申请日2014.08.22
公开(公告)日2015.01.14
IPC分类号C02F3/30
摘要
本实用新型公开了建筑材料用活性水处理装置，包括消化调节池、曝气装置、沉淀池和电机;所述消化调节池的中间设置有隔板，在消化调节池内设置有水平的搅拌轴;在所述曝气装置中设置有吸入室，吸入室的周围安装有喷嘴和扩压管，在吸入室的顶部开有进气口;所述沉淀池的中部安装有斜板填料。本实用新型中设置了消化调节池对污水厌氧处理，将厌氧处理分开，还设置了搅拌效果更好的搅拌桨，不仅提高了污水的处理效果，还加快了反应;而曝气装置中多个喷嘴使污水进入吸入室与通过进气管进入的气体混合，增加活性污泥表面更新率与吸附表面积，提高了处理效果。
权利要求书

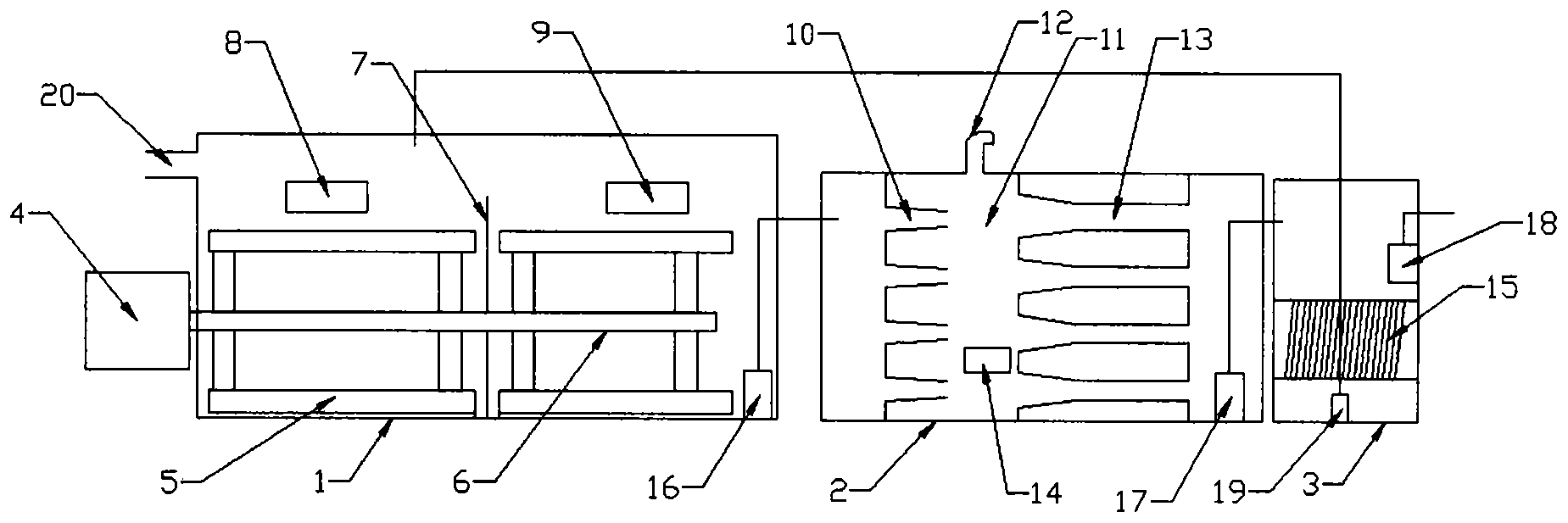

1.建筑材料用活性水处理装置，包括消化调节池(1)、曝气装置(2)、 沉淀池(3)和电机(4);其特征在于：所述消化调节池(1)的中间设置有 隔板(7)，隔板(7)将消化调节池(1)平均分为两个腔体，在消化调节池 (1)内设置有水平的搅拌轴(6)，搅拌轴(6)左端与电机(4)连接，且电 机(4)驱动搅拌轴(6)转动，搅拌轴(6)的右端穿过隔板(7)，且搅拌轴 (6)上固定有搅拌桨(5)，搅拌桨(5)包括垂直于搅拌轴(6)的支杆和平 行于搅拌轴(6)的刮板;在消化调节池(1)左侧腔体内装填有厌氧污泥(8)， 消化调节池(1)右侧腔体内装填有兼性污泥(9)，在消化调节池(1)内安 装有第一提升泵(16)，第一提升泵(16)通过管道与曝气装置(2)连通; 在所述曝气装置(2)中设置有吸入室(11)，吸入室(11)的周围安装有喷 嘴(10)和扩压管(13)，在吸入室(11)的顶部开有进气口(12)，吸入室 (11)内装填有好氧污泥(14)，在曝气装置(2)的右侧安装有第二提升泵 (17)，第二提升泵(17)通过管道与沉淀池(3)连通;所述沉淀池(3)的 中部安装有斜板填料(15)，在斜板填料(15)的上方安装有第三提升泵(18)， 第三提升泵(18)通过管道与出水管连通，在斜板填料(15)的下方安装有 循环泵(19)，循环泵(19)通过管道与消化调节池(1)连通。
2.根据权利要求1所述的建筑材料用活性水处理装置，其特征在于：所 述消化调节池(1)上开有进水口(20)。
3.根据权利要求1所述的建筑材料用活性水处理装置，其特征在于：所 述搅拌桨(5)在搅拌轴(6)上有两个，且分别设置在消化调节池(1)的两 个腔体内。
4.根据权利要求1所述的建筑材料用活性水处理装置，其特征在于：所 述喷嘴(10)与扩压管(13)的数量均为8～15个，所述喷嘴(10)的喷嘴 口正对扩压管(13)的管口。
说明书
建筑材料用活性水处理装置
技术领域
本实用新型涉及污水处理领域，具体是建筑材料用活性水处理装置。
背景技术
现有用于建筑物的污水中含有大量的沙石和有机物，在污水处理设备中 涉及到厌氧和好氧反应，反应速率的高低直接影响水处理的效率，提高反应 速率，要增加微生物与污水的接触时间，使微生物与污水充分接触，发生反 应，但是现有的一些污水处理装置中只是针对反应提供相应的原料，没有提 供较为完整的反应装置，来提高反应速度，使建筑污水处理慢。
实用新型内容
本实用新型的目的在于提供一种搅拌效果好，污水处理效果好，反应速 度快，曝气装置氧气接触面积大，曝气效果好的建筑材料用活性水处理装置， 以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
建筑材料用活性水处理装置，包括消化调节池、曝气装置、沉淀池和电 机;所述消化调节池的中间设置有隔板，隔板将消化调节池平均分为两个腔 体，在消化调节池内设置有水平的搅拌轴，搅拌轴左端与电机连接，且电机 驱动搅拌轴转动，搅拌轴的右端穿过隔板，且搅拌轴上固定有搅拌桨，搅拌 桨包括垂直于搅拌轴的支杆和平行于搅拌轴的刮板;在消化调节池左侧腔体 内装填有厌氧污泥，消化调节池右侧腔体内装填有兼性污泥，在消化调节池 内安装有第一提升泵，第一提升泵通过管道与曝气装置连通;在所述曝气装 置中设置有吸入室，吸入室的周围安装有喷嘴和扩压管，在吸入室的顶部开 有进气口，吸入室内装填有好氧污泥，在曝气装置的右侧安装有第二提升泵， 第二提升泵通过管道与沉淀池连通;所述沉淀池的中部安装有斜板填料，在 斜板填料的上方安装有第三提升泵，第三提升泵通过管道与出水管连通，在 斜板填料的下方安装有循环泵，循环泵通过管道与消化调节池连通。
进一步的：所述消化调节池上开有进水口。
进一步的：所述搅拌桨在搅拌轴上有两个，且分别设置在消化调节池的 两个腔体内。
进一步的：所述喷嘴与扩压管的数量均为8～15个，所述喷嘴的喷嘴口 正对扩压管的管口。
与现有技术相比，本实用新型的有益效果是：本实用新型中设置了消化 调节池对污水厌氧处理，将厌氧处理分开，还设置了搅拌效果更好的搅拌桨， 不仅提高了污水的处理效果，还加快了反应;而曝气装置中多个喷嘴使污水 进入吸入室与通过进气管进入的气体混合，相比传统的曝气装置增加了接触 面积，进而增加吸入量和氧转化率，进而增加活性污泥表面更新率与吸附表 面积，从而使活性污泥细小絮状体能与气泡中氧及废水中有机物有充分接触 吸附作用，提高了处理效果。
