申请日2014.08.22
公开(公告)日2015.01.14
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥风干仓，包括：送风系统、上料系统和传送系统;通过上料系统和传送系统的共同作用，将污泥摊成薄层，通过送风系统使空气流过污泥并将其风干。本干化仓只消耗污泥传送和空气传送的能量，是污泥干化方法中最节能的方法之一。
权利要求书

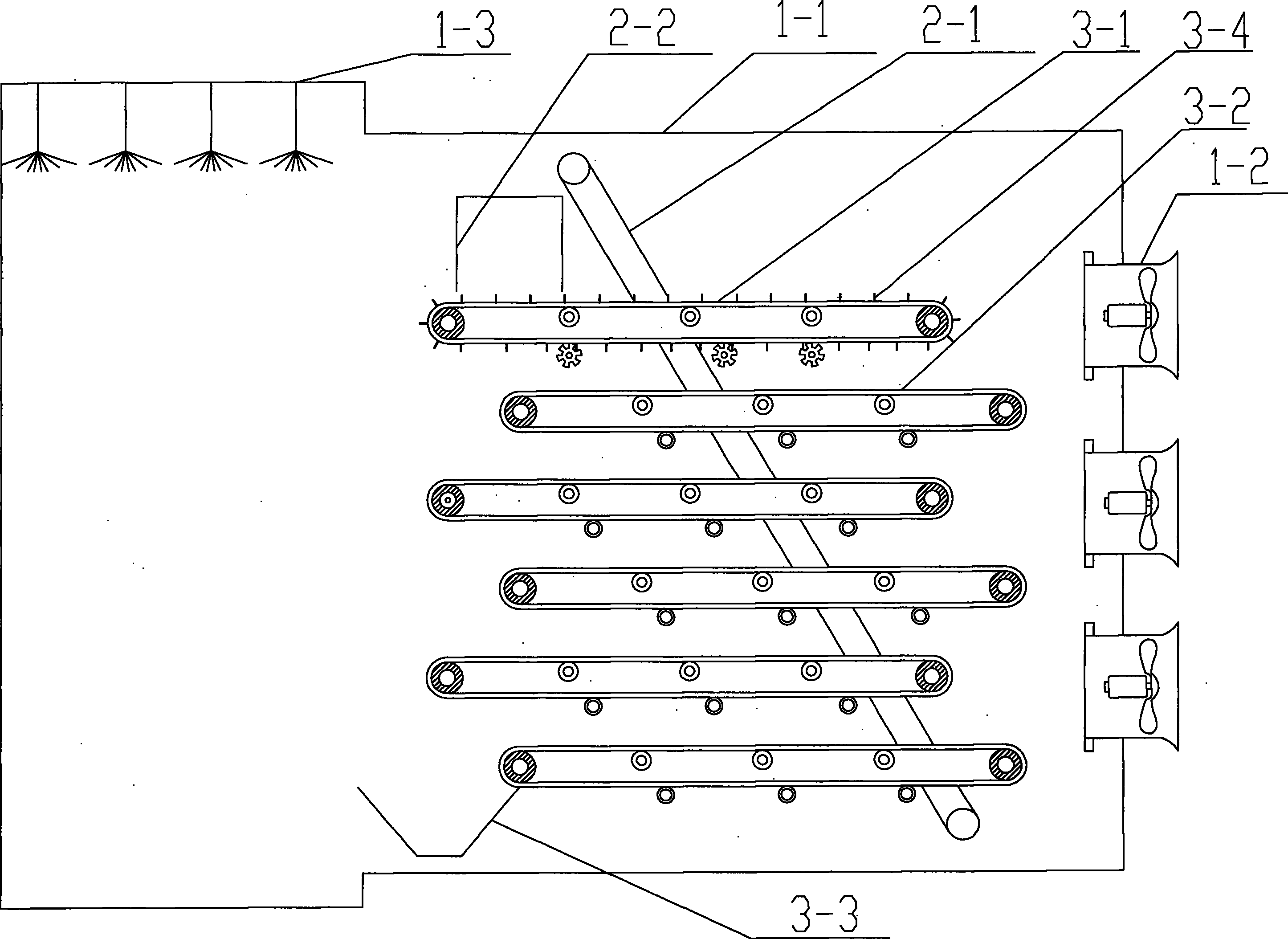

1.一种污泥风干仓，包括：送风系统、上料系统和传送系统;其特征在于：
所述送风系统包括仓体、风机墙和尾气净化器;所述仓体为隧道式封闭结构，仓体的一端为风机墙，另一端为尾气净化器;所述风机墙为多个风机组合而成，风机的进风口位于仓体外部;
所述上料系统包括提升皮带机、污泥仓和摊开机;所述污泥仓为无底板的壳体，位于传送系统之上，长度与传送带宽度相等;所述摊开机位于所述污泥仓内;
所述传送系统包括刮泥传送带、行走传送带和污泥槽;所述刮泥传送带位于传送系统的最上层，传送带上有垂直于带面的刮泥板;所述刮泥板的高度等于带面到污泥仓底的距离;传送系统中的各个传送带，从上至下，其位置呈左右交错排列，相邻层传送带间行走方向相反;所有传送带的行走方向与气流方向平行;最底层的行走传送带与污泥槽相接。
2.根据权利要求1所述的污泥风干仓，其特征在于，所述传送系统中，所有传送带的行走方向与气流方向垂直。
说明书
一种污泥风干仓
技术领域
本实用新型涉及一种污泥干化系统，尤其涉及一种污泥风干 化系统。
背景技术
对于污水处理厂剩余污泥的处置，有土地利用、填埋、焚烧 以及综合利用等多种方法，每种方法各有其优缺点。但不论哪种方法， 污泥的干化是前提。
目前的污泥干化系统大都是热能干化系统，其运行成本高。 而风干化系统，利用天然空气的能量来蒸发水份，以较少的人工能源 的消耗，就可将污泥干化，从而节约大量的人工能源。
实用新型内容
本实用新型所要解决的技术问题是提供一种利用空气对污泥 进行干化的污泥风干系统。包括：送风系统、上料系统和传送系统; 其特征在于：
所述送风系统包括仓体、风机墙和尾气净化器;所述仓体为 隧道式封闭结构，仓体的一端为风机墙，另一端为尾气净化器;所述 风机墙为多个风机组合而成，风机的进风口位于仓体外部。
所述上料系统包括提升皮带机、污泥仓和摊开机;所述污泥 仓为无底板的壳体，位于传送带系统之上，长度与传送带宽度相等; 所述摊开机位于所述污泥仓内。
所述传送系统包括刮泥传送带、行走传送带和污泥槽;所述 刮泥传送带位于传送系统的最上层，传送带上有垂直于带面的刮泥板; 所述刮泥板的高度等于带面到污泥仓底的距离;所述行走传送带为常 规的平面传送带;传送系统中的各个传送带，从上至下，其位置呈左 右交错排列，相邻层传送带间行走方向相反;所有传送带的行走方向 与气流方向平行;最底层的行走传送带与污泥槽相接。
作为优选，所述传送系统中，所有传送带的行走方向与气流 方向垂直。
与现有技术相比，本实用新型的有益效果是：利用空气进行 污泥风干，只消耗污泥传送和空气传送的能量，从而节约大量能源。
