申请日2014.08.22
公开(公告)日2014.12.31
IPC分类号B01D36/04
摘要
本实用新型提供一种地埋式建筑污水处理装置，包括下底座和设置于下底座上方的沙石沉淀池和爆气池;下底座为三角斜坡形结构，且沙石沉淀池处于上坡端，爆气池处于下坡端，沙石沉淀池与爆气池通过隔离墙相分离，隔离墙上设置有小石过滤板，隔离墙下方设置有吸水泵;该地埋式建筑污水处理装置可以在处理建筑污水的同时可以将其中可以再利用的沙石过滤出来，从而减少资源的浪费。
权利要求书

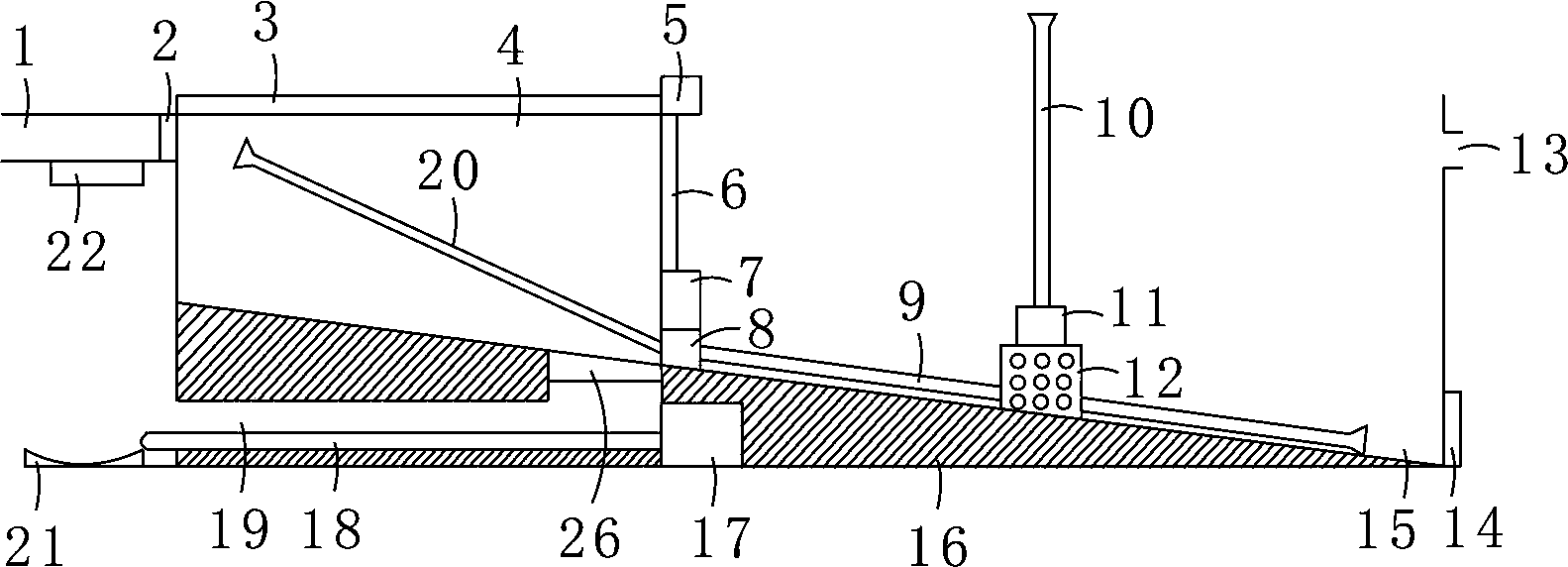

1.一种地埋式建筑污水处理装置，其特征在于：包括下底座(16)和设置于所述下底座(16)上方的沙石沉淀池(4)和爆气池(15);所述下底座(16)为三角斜坡形结构，且所述沙石沉淀池(4)处于上坡端，所述爆气池(15)处于下坡端，沙石沉淀池(4)与爆气池(15)通过隔离墙(7)相分离，所述隔离墙(7)上设置有小石过滤板(6)，隔离墙(7)下方设置有吸水泵(8);所述沙石沉淀池(4)的上方设置有太阳能电池板(3)，所述太阳能电池板(3)连接有储能装置(5)，所述储能装置(5)与所述小石过滤板(6)顶端相连接，所述沙石沉淀池(4)上方设置有进水管(1)，所述进水管(1)与沙石沉淀池(4)相连通处设置有大石过滤板(2)，所述进水管(1)下方设置有进水管排石口(22)，所述沙石沉淀池(4)下方设置有沙石沉淀池排石口(26)，所述沙石沉淀池排石口(26)与运石导出腔(19)向连通，所述下底座(16)中设置有运石电机(17)，所述运石电机(17)上设置有运石传送带(18)，所述运石传送带(18)设置于所述运石导出腔(19)内部;所述吸水泵(8)上设置有抽水管(9)和放水管(20)，所述抽水管(9)伸入所述爆气池(15)的下方，所述放水管(20)伸入沙石沉淀池(4)的上方，所述爆气池(15)内设置有吸气泵(11)，所述吸气泵(11)上方设置于吸气管(10)，吸气泵(11)下方通过爆气装置(12)固定在所述下底座(16)的斜面上，所述爆气池(15)的侧壁上设置有出水口(13)和放水口(14)，所述出水口(13)设置于所述放水口(14)上方，所述储能装置(5)与运石电机(17)间连接有运石电机输电电路(23)，储能装置(5)与吸气泵(11)间连接有吸气泵输电电路(24)，储能装置(5)与吸水泵(8)间连接有吸水泵输电电路(25)。
2.根据权利要求1所述的地埋式建筑污水处理装置，其特征在于：所述运石导出腔(19)的开口处设置有储沙池(21)，所述进水管排石口(22)位于所述储沙池(21)正上方。
说明书
一种地埋式建筑污水处理装置
技术领域
本实用新型涉及建筑污水处理领域，具体涉及一种地埋式建筑污水处理装置。
背景技术
随着中国城市化进程的不断加快，城市中会有很多大大小小的建筑工地，二建筑工地中的建筑垃圾长时间以来都得不到很好的处理，在这些建筑垃圾中建筑污水无疑是最为常见也最难处理的，这些建筑污水中含有大量的沙石及一些生活垃圾，如果单纯就将这些建筑污水进行简单的污水处理，则其中的沙石将会浪费，并且现有的污水处理装置主要能源来自于电能，长时间应用这种依靠电能的污水处理装置会消耗大量的电能，进而造成二次浪费，所以亟需一种地埋式建筑污水处理装置已解决上述问题。
实用新型内容
本实用新型的目的在于针对现有技术的不足，提供一种地埋式建筑污水处理装置，该地埋式建筑污水处理装置可以在处理建筑污水的同时可以将其中可以再利用的沙石过滤出来，从而减少资源的浪费。
为达到上述要求，本实用新型采取的技术方案是：提供一种地埋式建筑污水处理装置，该地埋式建筑污水处理装置包括下底座和设置于下底座上方的沙石沉淀池和爆气池;下底座为三角斜坡形结构，且沙石沉淀池处于上坡端，爆气池处于下坡端，沙石沉淀池与爆气池通过隔离墙相分离，隔离墙上设置有小石过滤板，隔离墙下方设置有吸水泵;沙石沉淀池的上方设置有太阳能电池板，太阳能电池板连接有储能装置，储能装置与小石过滤板顶端相连接，沙石沉淀池上方设置有进水管，进水管与沙石沉淀池相连通处设置有大石过滤板，进水管下方设置有进水管排石口，沙石沉淀池下方设置有沙石沉淀池排石口，沙石沉淀池排石口与运石导出腔向连通，下底座中设置有运石电机，运石电机上设置有运石传送带，运石传送带设置于运石导出腔内部;吸水泵上设置有抽水管和放水管，抽水管伸入爆气池的下方，放水管伸入沙石沉淀池的上方，爆气池内设置有吸气泵，吸气泵上方设置于吸气管，吸气泵下方通过爆气装置固定在下底座的斜面上，爆气池的侧壁上设置有出水口和放水口，出水口设置于放水口上方，储能装置与运石电机间连接有运石电机输电电路，储能装置与吸气泵间连接有吸气泵输电电路，储能装置与吸水泵间连接有吸水泵输电电路。
该地埋式建筑污水处理装置通过设置大石过滤板和进水管排石口实现了污水与大石块的分离，并通过设置沙石沉淀池、爆气池了两个过滤池及吸水泵实现了污水与小沙石的分离，同时该地埋式建筑污水处理装置还设置了运石电机、运石传送带及储沙池从而实现了对污水中大小沙石的回收再利用，该地埋式建筑污水处理装置所有能源均来自于其上方设置的太阳能电池板所转化的太阳能，这样不但可以节约大量的电能，而且可以用太阳能电池板将沙石沉淀池上方密封进而防止沙石沉淀池中的污水向四周飞溅，同时可以防止污水的异味向四周扩散，同时该地埋式建筑污水处理装置可以安置在建筑工地旁边的水平地面以下，这样可以极大地节省占地空间。
