申请日2014.07.30
公开(公告)日2014.12.31
IPC分类号C02F9/04; C02F9/02
摘要
本实用新型公开了一种季节性高浊原水处理装置，其特征在于所述装置包括与原水输入端依次连接的预沉浓缩回用池、沉淀池、滤池、清水池，清水池出水端经二级泵房连接至市政管网，预沉浓缩回用池的排泥端连接至平衡池，平衡池的出泥端连接至脱水机房，脱水机房的滤液端连接至浓缩质能转化池。本实用新型的优点在于可以适应不同原水情况和运行要求，将排泥水处理工艺和净水工艺结合在一起，同时适应季节性高浊度和平时低浊度工况，将生产废水浓缩和脱水工艺中易于超标排放的浓缩池上清液和脱水滤液用浓缩质能转化池进行二次处理，高效利用构筑物处理能力以节约占地面积，实现净水工艺出水达标排放和生产废水中有机物转化为生物能源进一步回收的作用。
权利要求书
1.一种季节性高浊原水处理装置，其特征在于所述装置包括与原水输入端依次连接的预沉浓缩回用池、沉淀池、滤池、清水池，清水池出水端经二级泵房连接至市政管网，预沉浓缩回用池的排泥端连接至平衡池，平衡池的出泥端连接至脱水机房，脱水机房的滤液端连接至浓缩质能转化池。
2.如权利要求1所述的季节性高浊度水处理装置，其特征在于滤池的冲洗废水端连接至排水池，浓缩质能转化池的滤出液端连接至排水池，排水池的出水端连接至原水输入端，排水池的应急排水端连接至浓缩质能转化池。
3.如权利要求1所述的季节性高浊度水处理装置，其特征在于所述装置还包括沉砂池，原水输入端与沉砂池连接，沉砂池的出水端连接至预沉浓缩回用池。
4.如权利要求1所述的季节性高浊度水处理装置，其特征在于所述沉淀池为高效沉淀池，高效沉淀池的排泥端也连接至平衡池。
5.如权利要求1所述的季节性高浊度水处理装置，其特征在于所述沉淀池为平流沉淀池或斜管沉淀池，平流沉淀池或斜管沉淀池的排泥端经排泥池后连接至浓缩池，浓缩池的排泥端连接至平衡池，浓缩池的上清液端连接至浓缩质能转化池。
说明书
季节性高浊原水处理装置
技术领域
本实用新型为给排水工程中涉及的一种应对季节性高浊度原水处理工艺，具体地说是一种应用于取用季节性高浊度原水自来水厂的组合处理工艺。针对季节性出现的高浊度原水，将原水预沉和污泥浓缩处理结合在一起，实现在原水高低浊度不同工况下水厂出水水质达标，且同时实现生产污泥的浓缩、脱水和质能转化的优化组合处理工艺。
背景技术
城市自来水厂的进水中含有多种有机物和无机物，地表水源在季节变换时易受流量和水温等因素变化，出现短时浊度大幅度升高，水厂处理流程无法应对，同时产生大量生产废水作为生产副产物排出工艺流程，对周边环境产生较大的压力，成为城市自来水厂必须解决的环境与社会问题。
目前，在取用高浊度原水的自来水厂一般在常规沉淀过滤处理前采用简单的预沉工艺来应对季节性出现的高浊度水质，而生产废水中所含污泥杂质往往作为污染源对待，通过浓缩、自然干化或机械脱水，使生产废水中的所含生产污泥以干固体的形式外运，以减少对环境的影响。上述技术的主要缺点是当高浊度水过后，自来水厂原水呈现持续较低浊度时，预沉工艺无法在处理工艺中发挥作用，而生产废水排放时间一般较为集中，处理构筑物占地面积较大，运行成本较高，浓缩上清液和脱水滤液往往较难达到排放标准，其中大量有机物作为污染物重新成为环境负担，已成为季节性高浊度原水处理的技术难题。
实用新型内容
本实用新型的目的是提供一种季节性高浊原水处理装置，适合于季节性高浊度原水条件下的组合处理工艺，克服水和污泥分别处理的传统技术偏见，将预沉处理、沉淀过滤、污泥浓缩脱水与废水回收和质能转化功能结合在一起，在确保处理工艺出水水质达标的同时，实现生产排泥水浓缩脱水、污泥处理尾水达标排放和水中有机物转化为生物能源进一步回收的功能。

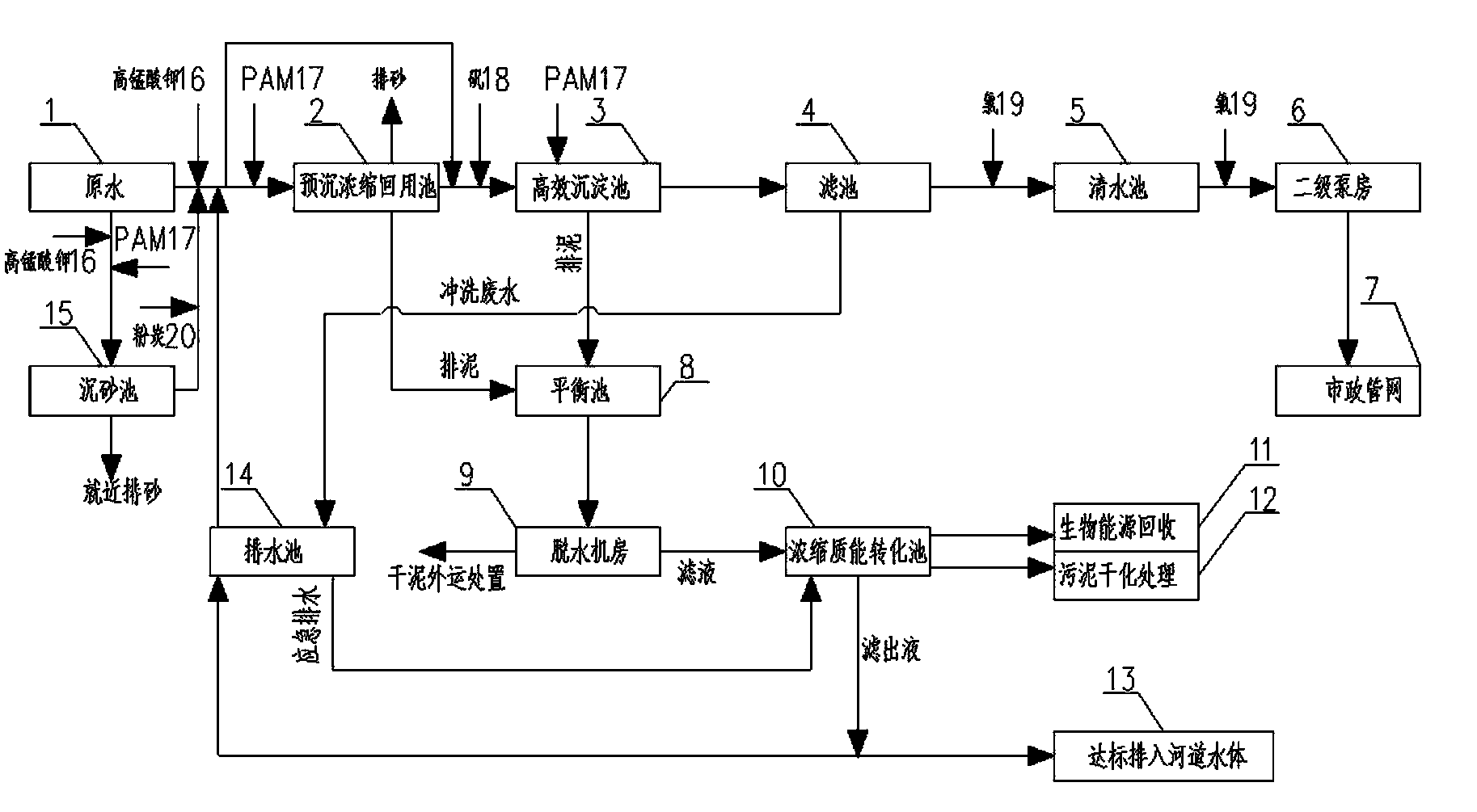

为了实现上述目的，本实用新型的技术方案是：一种季节性高浊原水处理装置，其特征在于所述装置包括与原水输入端依次连接的预沉浓缩回用池、沉淀池、滤池、清水池，清水池出水端经二级泵房连接至市政管网，预沉浓缩回用池的排泥端连接至平衡池，平衡池的出泥端连接至脱水机房，脱水机房的滤液端连接至浓缩质能转化池。滤池的冲洗废水端连接至排水池，浓缩质能转化池的滤出液端连接至排水池，排水池的出水端连接至原水输入端，排水池的应急排水端连接至浓缩质能转化池。当原水含沙量较大时，还可设置沉砂池，原水输入端与沉砂池连接，沉砂池的出水端连接至预沉浓缩回用池。根据本实用新型的一个实施例，所述沉淀池为高效沉淀池，高效沉淀池的排泥端也连接至平衡池。根据本实用新型的另一实施例，所述沉淀池为平流沉淀池或斜管沉淀池，平流沉淀池或斜管沉淀池的排泥端经排泥池后连接至浓缩池，浓缩池的排泥端连接至平衡池，浓缩池的上清液端连接至浓缩质能转化池。
本实用新型根据处理工艺采用的不同沉淀方式，将处理工艺分类，然后根据不同的运行条件与要求，形成两套处理工艺组成的完整处理体系。该工艺的优点在于可以适应不同原水情况和运行要求，将排泥水处理工艺和净水工艺结合在一起，同时适应季节性高浊度和平时低浊度工况，将生产废水浓缩和脱水工艺中易于超标排放的浓缩池上清液和脱水滤液用浓缩质能转化池进行二次处理，高效利用构筑物处理能力以节约占地面积，实现净水工艺出水达标排放和生产废水中有机物转化为生物能源进一步回收的作用。
