申请日2014.07.30
公开(公告)日2014.12.17
IPC分类号E03B3/02; C02F9/02; E03F5/14; E03F5/10
摘要
本实用新型涉及分步式初期雨水处理器;分步式初期雨水处理器，其特征在于，包括井盖、隔板、导流板、支撑块、雨水管;地表深挖形成边井，由上到下分别设有井盖、隔板、导流板、支撑块及雨水管;所述的井盖低于地表面，边井壁设有隔板、隔板与井壁向上呈夹角;边井底部设有导流板、导流板下方设有支撑块，雨水管与支撑块形成空间连通。本实用新型分步式初期雨水处理器，该装置应用物理分离、功能性填料吸附等方式，对区域内初期雨水进行有效处理，减少污染物对周边水体影响，构建与区域规划匹配的综合环境。
权利要求书
1.分步式初期雨水处理器，其特征在于，包括井盖、隔板、导流板、支撑块、雨水管;地表深挖形成边井，由上到下分别设有井盖、隔板、导流板、支撑块及雨水管;所述的井盖低于地表面，边井壁设有隔板、隔板与井壁向上呈夹角;边井底部设有导流板、导流板下方设有支撑块，雨水管与支撑块形成空间连通。
2.根据权利要求1所述的分步式初期雨水处理器，其特征在于，所述的隔板与井壁夹角角度为小于90度。
3.根据权利要求1所述的分步式初期雨水处理器，其特征在于，所述的隔板与井壁夹角角度为45度。
4.根据权利要求1所述的分步式初期雨水处理器，其特征在于，所述的支撑块至少一块。
5.根据权利要求1所述的分步式初期雨水处理器，其特征在于，所述井盖低于地表面35cm。
6.根据权利要求1-3所述的分步式初期雨水处理器，其特征在于，所述的隔板至少一个。
7.根据权利要求6所述的分步式初期雨水处理器，其特征在于，边井壁设有两个隔板，彼此相对。
8.根据权利要求1所述的分步式初期雨水处理器，其特征在于，所述的井盖为有孔井盖。
9.根据权利要求1所述的分步式初期雨水处理器，其特征在于，所述井盖旁设有侧石。
10.根据权利要求1所述的分步式初期雨水处理器，其特征在于，所述的导流板上方设有多孔填料。
说明书
分步式初期雨水处理器
技术领域;本实用新型涉及初期雨水处理系统，具体涉及分步式初期雨水处理器，可以有效 进行雨水收集、处理达标。
背景技术：
初期雨水，顾名思义就是降雨初期时的雨水。但是，由于降雨初期，雨水溶解了空气 中的大量酸性气体、汽车尾气、工厂废气等污染性气体，降落地面后，又由于冲刷沥青油毡 屋面、沥青混凝土道路、建筑工地等，使得前期雨水中含有大量的有机物、病原体、重金属、 油脂、悬浮固体等污染物质，因此前期雨水的污染程度较高，通常超过了普通的城市污水的 污染程度。如果将前期雨水直接排入自然承受水体，将会对水体造成非常严重的污染，必须 对前期雨水进行弃流处理，可以设置雨污切换装置，将降雨初期雨水分流至污水管道，降雨 后期污染程度较轻的雨水经过预处理截留水中的悬浮物、固体颗粒杂质后，可以直接排入自 然承受水体，有效地保护我们的自然水体环境。
因此本实用新型提供一种新型初期雨水处理系统，其可以有效沉积泥沙，有机物，重 金属等，处理后的雨水再经过处理后，可以作为灌溉用水。
技术方案;
分步式初期雨水处理器，其特征在于，包括井盖、隔板、导流板、支撑块、雨水管; 地表深挖形成边井，由上到下分别设有井盖、隔板、导流板、支撑块及雨水管;所述的 井盖低于地表面，边井壁设有隔板、隔板向上呈夹角;边井底部设有导流板、导流板下 方设有支撑块，雨水管与支撑块形成空间连通。
所述的隔板夹角小于90度，最佳角度为45度。
所述的支撑块至少一块。
所述井盖低于地表面35cm。
所述的隔板至少一个。
边井壁设有两个隔板，彼此相对;为更好收集雨水，所述井盖旁设有侧石。所述的导流板上 方设有多孔填料。
作用原理介绍：

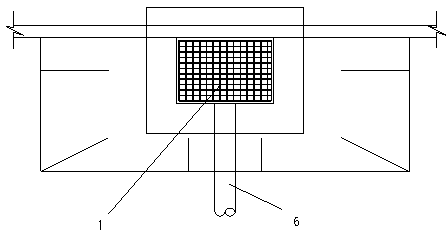

本实用新型采用低于地表面收集雨水，雨水经过有孔井盖后，如附图所示可以筛板式井 盖，井盖下方设有隔板，如附图所示，可以为两个隔板，其向上呈45度夹角，流下雨水在 隔板处蓄积，沉积泥沙等，雨水漫出进入下方的导流板，导流板上方设有多孔过滤填料构成， 其可以吸附重金属或有机物等污染物，雨水经过过滤后进入由支撑块形成空间，所述的空间 与雨水管连通，处理好的雨水通过雨水管导出，进行在处理或直接应用。
有益效果：本实用新型分步式初期雨水处理器，该装置应用物理分离、功能性填料吸附等方 式，对区域内初期雨水进行有效处理，减少污染物对周边水体影响，构建与区域规划匹配的 综合环境。
具体来说利用规划的雨水边井，使用本实用新型，既保证排水功能满足设计要求，又 能对初期雨水进行综合处理，单个处理装置处理设计最大流量约28m3/H。所述的处理器导 流板上方设有南京翰博开发的组合型功能性填料，针对初期雨水中SS、COD、TP、重金属 等有较好的去除效果。该装置长期运行稳定，维护周期较长，成本低。
