申请日2014.07.30
公开(公告)日2014.12.03
IPC分类号B01D36/04
摘要
本实用新型提供一种污水回收再利用装置，它是由排污管道、沉砂池、坡形、排水口、抽水泵一、压滤机、沉淀池、二次沉淀池、三次沉淀池、螺旋形、集水池、排水口、粗砂池、细沙池、滤网和排沙口一组成，排污管道内部设有三层滤网，排污管道一端设有排水口，沉砂池、沉淀池、二次沉淀池一侧均呈坡形结构，沉砂池的坡形结构一侧设有排水口与沉淀池连接，沉淀池的坡形结构一侧设有排水口与二次沉淀池连接，二次沉淀池的坡形结构一侧设有排水口与三次沉淀池连接，三次沉淀池呈螺旋形结构，三次沉淀池一侧设有排水口与集水池连接，它结构合理，减少了污水排放，保证了混凝土质量，提高了企业生产效益，节约了水资源。
权利要求书

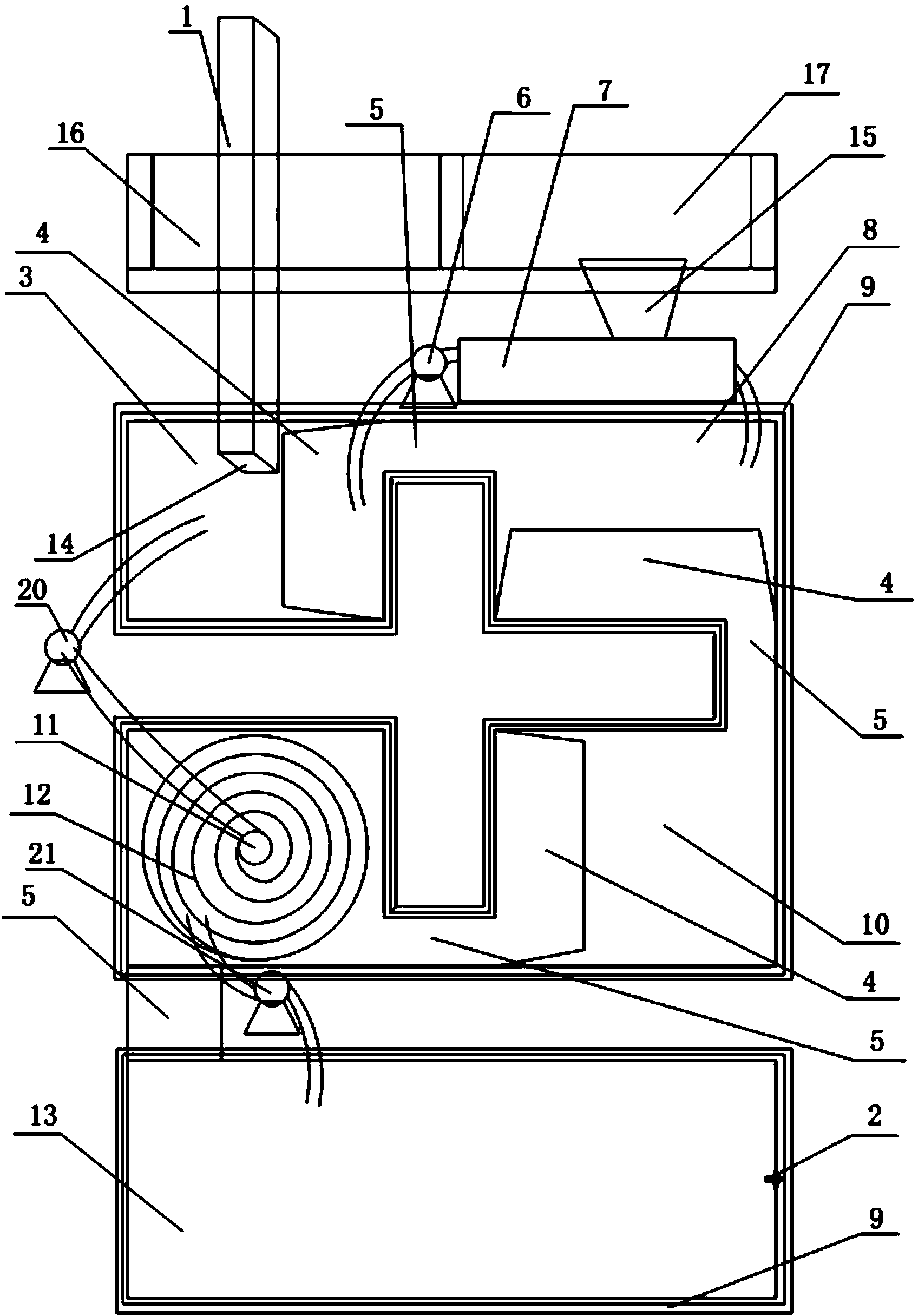

1.一种污水回收再利用装置，它是由排污管道(1)、沉砂池(3)、坡形(4)、 排水口(5)、抽水泵一(6)、压滤机(7)、沉淀池(8)、二次沉淀池(10)、 三次沉淀池(11)、螺旋形(12)、集水池(13)、排水口(14)、粗砂池(16)、 细沙池(17)、滤网(18)和排沙口一(19)组成，其特征在于：排污管 道(1)内部设有三层滤网(18)，排污管道(1)一端设有排水口(14)， 排污管道(1)底部设有排沙口一(19)，沉砂池(3)、沉淀池(8)、二次 沉淀池(10)一侧均呈坡形(4)结构，沉砂池(3)的坡形(4)结构一 侧设有排水口(5)与沉淀池(8)连接，沉淀池(8)的坡形(4)结构一 侧设有排水口(5)与二次沉淀池(10)连接，二次沉淀池(10)的坡形 (4)结构一侧设有排水口(5)与三次沉淀池(11)连接，三次沉淀池(11) 呈螺旋形(12)结构，三次沉淀池(11)一侧设有排水口(5)与集水池 (13)连接，沉砂池(3)与沉淀池(8)之间设有抽水泵一(6)、压滤机 (7)，沉砂池(3)一侧设有粗砂池(16)，沉淀池(8)一侧设有细沙池 (17)。
2.根据权利要求1所述一种污水回收再利用装置，其特征在于：沉砂池(3)、 沉淀池(8)、二次沉淀池(10)、三次沉淀池(11)、集水池(13)四周均 设有护栏(9)。
3.根据权利要求1所述一种污水回收再利用装置，其特征在于：抽水泵一(6) 一侧的水管与沉砂池(3)连接，抽水泵一(6)另一侧水管与压滤机(7) 连接，压滤机(7)一侧设有排沙口二(15)，压滤机(7)另一侧水管与 沉淀池(8)连接。
4.根据权利要求1所述一种污水回收再利用装置，其特征在于：抽水泵二(20) 一侧水管与三次沉淀池(11)底部连接，抽水泵二(20)另一侧水管与沉 砂池(3)连接。
5.根据权利要求1所述一种污水回收再利用装置，其特征在于：抽水泵三(21) 一侧水管与三次沉淀池(11)上部连接，抽水泵三(21)另一侧水管与集 水池(13)连接。
6.根据权利要求1所述一种污水回收再利用装置，其特征在于：集水池(13) 一侧设有入水口(2)。
说明书
一种污水回收再利用装置
技术领域
本实用新型涉及污水回收再利用设备领域，尤其涉及一种污水回收再利用 装置。
背景技术
混凝土搅拌站是用水大户，而且在混凝土的生存过程中会产生大量的污水， 国家环境保护法律法规禁止这类污水的排放，因为这种废水、废渣都含有强碱 性，PH值可达到12左右，污水内还含有大量的水泥、砂石等不溶物质，如果 不加处理任意排放就会殃及农田水利，堵塞市政设施，严重影响环境，所以企 业在排放搅拌站污水前，必须进行处理直至符合排放标准。
目前，混凝土搅拌站采用的污水处理方法不分等级，将砂石分离后，取污 水直接打入搅拌机，再混合一定量的清水，直接作为混凝土生产的原材料，但 污水不经过沉降、分级，再次使用时无法确定清水添加量，使操作不规范，无 法保证混凝土质量，怎样能够使污水零排放，且保证混凝土质量是我们亟需解 决的问题。
发明内容
为了解决以上问题，本实用新型提供一种污水回收再利用装置，它结构合 理，减少了污水排放，保证了混凝土质量，提高了企业生产效益，节约了水资 源。
本实用新型的技术方案是：提供一种污水回收再利用装置，它是由排污管 道、沉砂池、坡形、排水口、抽水泵一、压滤机、沉淀池、二次沉淀池、三次 沉淀池、螺旋形、集水池、排水口、粗砂池、细沙池、滤网和排沙口一组成， 排污管道内部设有三层滤网，排污管道一端设有排水口，排污管道底部设有排 沙口一，沉砂池、沉淀池、二次沉淀池一侧均呈坡形结构，沉砂池的坡形结构 一侧设有排水口与沉淀池连接，沉淀池的坡形结构一侧设有排水口与二次沉淀 池连接，二次沉淀池的坡形结构一侧设有排水口与三次沉淀池连接，三次沉淀 池呈螺旋形结构，三次沉淀池一侧设有排水口与集水池连接，沉砂池与沉淀池 之间设有抽水泵一、压滤机，沉砂池一侧设有粗砂池，沉淀池一侧设有细沙池。
所述沉砂池、沉淀池、二次沉淀池、三次沉淀池、集水池四周均设有护栏。
所述抽水泵一一侧的水管与沉砂池连接，抽水泵一另一侧水管与压滤机连 接，压滤机一侧设有排沙口二，压滤机另一侧水管与沉淀池连接。
所述抽水泵二一侧水管与三次沉淀池底部连接，抽水泵二另一侧水管与沉 砂池连接。
所述抽水泵三一侧水管与三次沉淀池上部连接，抽水泵三另一侧水管与集 水池连接。
所述集水池一侧设有入水口。
与现有技术相比，本实用新型的有益效果是：结构简单，操作方便，真正 实现了零污染、零排放，节约了水资源，有利于生态环境。
