申请日2014.07.30
公开(公告)日2014.10.01
IPC分类号C02F3/30
摘要
本发明公开了一种循环式高密度活性污泥法处理污水的工艺，其选用拖带式好氧生物处理设备，首先将污水通过进水口导入设备内;其次开动设备，转轮将空气中的氧气高效的传递入水形成溶解氧，同时在转轮的转动作用下将含有溶解氧的水由后水仓经过隔板坝提升至前水仓中;最后水体在自身重力的作用下经过仓体底部的通道流回至后水仓中，形成完整的循环，在循环的过程中，水中的溶解氧不断的被吸附在载体上的微生物消耗，因此循环系统中形成了好氧微生物区、兼氧微生物区、厌氧微生物区，实现了多样性微生物的培养，彻底降解去除水中的各种污染物质。本发明提供的循环式高密度活性污泥法处理污水的工艺，投入成本和运行费用低、生化处理效率高。
权利要求书
1.一种循环式高密度活性污泥法处理污水的工艺，其特征在于，包括以下 步骤：
一、污水处理设备的选用：

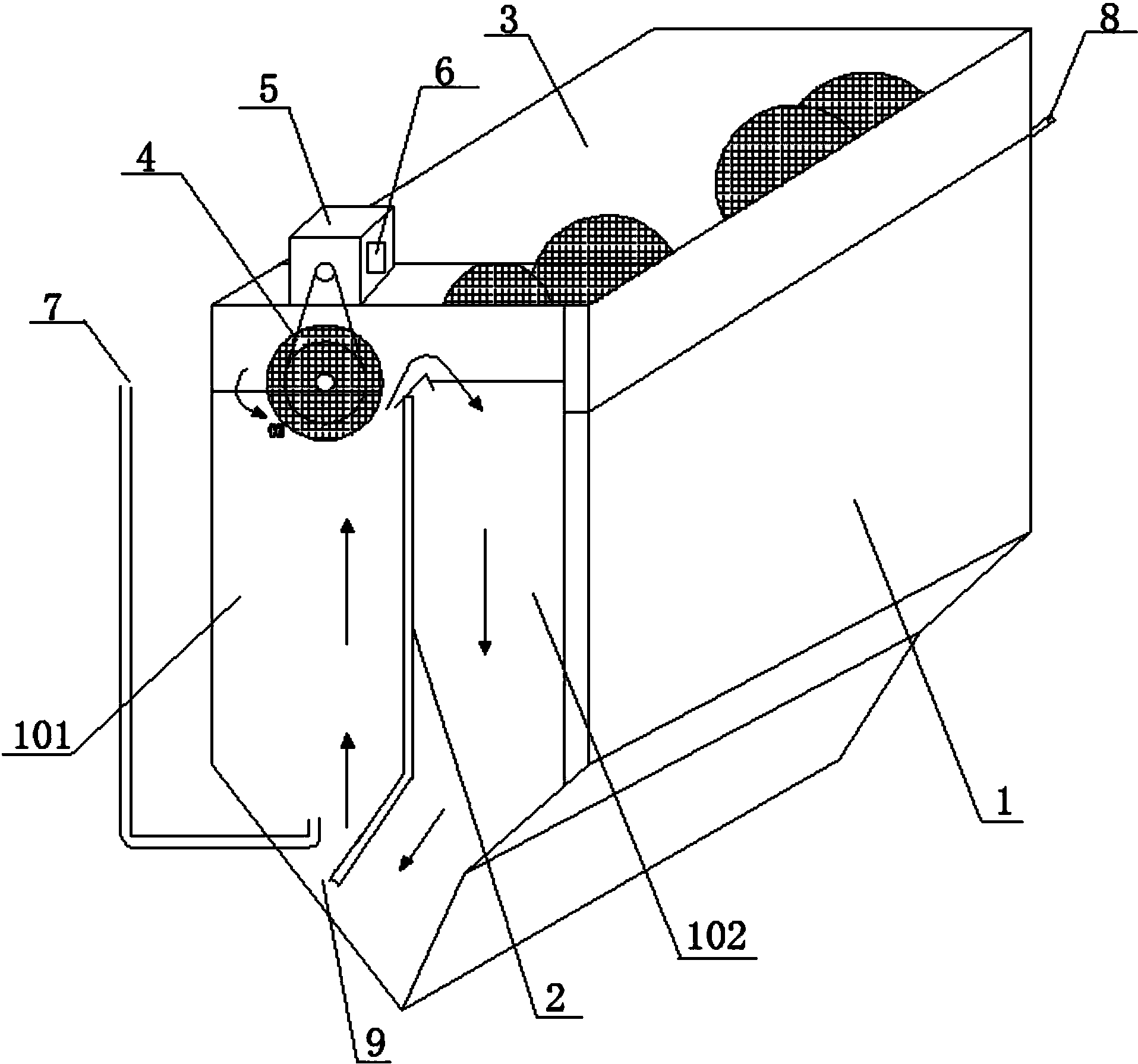

选用拖带式好氧生物处理设备，它包括由前水仓和后水仓构成的仓体，所述 前水仓和所述后水仓之间设置有隔板坝，所述仓体上端设置有开放式空气入口， 所述前水仓上端设置有拖带式气体传递转轮，所述仓体上还设置有用于驱动所述 拖带式气体传递转轮的电机，所述电机连接有控制系统;所述前水仓通过管道设 置有进水口，所述后水仓上设置有出水口;所述仓体底部设置有用于连通所述前 水仓和所述后水仓的通道，所述前水仓和所述后水仓内均设置有活性污泥和微生 物载体;
二、污水处理的过程：
(1)开启拖带式好氧生物处理设备的进水口，将污水导入其内;
(2)开动设备，拖带式气液传递转轮将空气中的氧气高效的传递入水形成 溶解氧，同时在转轮的转动作用下将含有溶解氧的水由后水仓经过隔板坝提升至 前水仓中;
(3)水体在自身重力的作用下经过仓体底部的通道流回至后水仓中，形成 完整的循环，在循环的过程中，水中的溶解氧不断的被吸附在载体上的微生物消 耗，因此循环系统中形成了好氧微生物区、兼氧微生物区、厌氧微生物区，实现 了多样性微生物的培养，彻底降解去除水中的各种污染物质。
2.根据权利要求1所述的一种循环式高密度活性污泥法处理污水的工艺， 其特征在于，所述拖带式气体传递转轮包括转轴，所述转轴上安装有若干轮片; 所述转轴一端设置有锁紧螺母，所述轮片的表面均布有凹坑和凸起，所述转轴的 另一端与所述电机连接。
3.根据权利要求2所述的一种循环式高密度活性污泥法处理污水的工艺， 所述轮片上设置有形状相符的凸筋和凹槽，相邻轮片上的凸筋和凹槽相配合使多 个轮片成为一个整体。
4.根据权利要求1所述的一种循环式高密度活性污泥法处理污水的工艺， 其特征在于，所述隔板坝顶部一端设有呼吸口，所述隔板坝中部设有若干个工字 钢，所述工字钢上设有通气孔，所述通气孔与所述呼吸口相通。
说明书
一种循环式高密度活性污泥法处理污水的工艺
技术领域
本发明涉及一种污水处理工艺，尤其是一种循环式高密度活性污泥法处理污 水的工艺。
背景技术
目前，现有的污水处理工艺存在着以下不足：(1)处理工艺流程太长，构筑 物太多，工程投资大;(2)处理设备多、复杂，能耗大、运行费用高;(3)由于 处理流程长、构筑物多，处理厂占地面积太大;(4)由于处理构筑物多、设备多 且复杂，不但增加运行费用，也不便于运行管理和维护。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种占地面积小、投入成 本和运行费用低、生化处理效率高的循环式高密度活性污泥法处理污水的工艺。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明一种循环式高密度活性污泥法处理污水的工艺，其包括以下步骤：
一、污水处理设备的选用：
选用拖带式好氧生物处理设备，它包括由前水仓和后水仓构成的仓体，所述 前水仓和所述后水仓之间设置有隔板坝，所述仓体上端设置有开放式空气入口， 所述前水仓上端设置有拖带式气体传递转轮，所述仓体上还设置有用于驱动所述 拖带式气体传递转轮的电机，所述电机连接有控制系统;所述前水仓通过管道设 置有进水口，所述后水仓上设置有出水口;所述仓体底部设置有用于连通所述前 水仓和所述后水仓的通道，所述前水仓和所述后水仓内均设置有活性污泥和微生 物载体;在拖带式气体传递转轮旋转过程中，通过拖带式气体传递转轮表面的特 殊结构将空气拖带入水，与水接触后冲撞形成微小气泡，空气中氧气溶解于水形 成溶解氧，由于形成的微小气泡极小，与水的接触面积极大的增加，加之在微小 气泡在水中停留间延长，因而实现了溶解氧的高效传递;
二、污水处理的过程：
(1)开启拖带式好氧生物处理设备的进水口，将污水导入其内;
(2)开动设备，拖带式气液传递转轮将空气中的氧气高效的传递入水形成 溶解氧，同时在转轮的转动作用下将含有溶解氧的水由后水仓经过隔板坝提升至 前水仓中;
(3)水体在自身重力的作用下经过仓体底部的通道流回至后水仓中，形成 完整的循环，在循环的过程中，水中的溶解氧不断的被吸附在载体上的微生物消 耗，因此循环系统中形成了好氧微生物区、兼氧微生物区、厌氧微生物区，实现 了多样性微生物的培养，彻底降解去除水中的各种污染物质。同时，在仓体的底 部，通道使得水流速度加快，底部形成冲击浮动的动力，部分活性污泥悬浮培养， 进一步实现污水的高效净化，部分沉淀于底部沉淀区的污泥定期排放出去。
进一步地，所述拖带式气体传递转轮包括转轴，所述转轴上安装有若干轮片; 所述转轴一端设置有锁紧螺母，所述轮片的表面均布有凹坑和凸起，所述转轴的 另一端与所述电机连接。在所述轮片的表面设置均布的凹坑和凸起，增加了轮片 与空气的接触面积，提高了水中的含氧量，从而提高了生化处理效率。
进一步地，所述轮片上设置有形状相符的凸筋和凹槽，相邻轮片上的凸筋和 凹槽相配合使多个轮片成为一个整体。所述转轴上的轮片设置为多个分离的轮 片，当轮片需要清洗时能够方便的将轮片拆卸下来，进行清洗。
进一步地，所述隔板坝顶部一端设有呼吸口，所述隔板坝中部设有若干个工 字钢，所述工字钢上设有通气孔，所述通气孔与所述呼吸口相通，使得仓体两侧 的压力保持平衡，隔板坝不会发生变形、破损、断裂的情况，延长了隔板坝的使 用寿命，保证了整个拖带式好氧生物处理设备的正常运转。
在使用时，可以通过改变转轮的转动速度改变水体的循环速度(或通过对设 备出水口溶解氧含量的在线监测，变频电机控制转轮的转速，达到最佳省电节能 状态)，使得好氧微生物区、兼氧微生物区、厌氧微生物区周期性变化，微生物 得到更好的维持及自我更新，减少了污泥的形成及微生物的高活性。高效传氧的 供给及吸附载体使得微生物高密度富集，提高了污水的降解速率，减少了水体的 滞留时间，减小了反应池的体积，同时由于采用的是循环式水体循环模式，占地 面积也大大减少。
本发明的有益效果是：
(1)投资成本低：小规模污水处理采用成套设备与采用常规钢筋混凝土结 构，投资省，施工费用低;
(2)省电，节约能源，运行成本低：该拖带式好氧生物处理设备氧的利用 率(以消耗功率计)高达：18.0KgO2/kw·h(盘直径为250mm)和4.4KgO2/kw·h (盘直径为500mm)，远大于常规表曝效率，可以与鼓风曝气效率相比，单方污 水处理电耗约为0.3-0.35kw，同时由于维护简单，污水处理站定员只需一名具 有简单维护能力的人将全面负责全厂安全和设备的管理工作，单方污水处理直接 费用约0.25元左右;
(3)运行简单，全自动运行，无人值守：拖带式好氧生物处理设备采用具 有国际专利的拖带式气体传递转轮，省去鼓风机和曝气系统，拖带式气体传递转 轮转速为100～150r/min，同时该处理系统省去污泥回流系统和硝化液回流系 统，整体工艺的机械维护简单，只需在线监测和控制拖带式气体传递转轮的运行 状态和运行参数，处理站可达无人值守的功能;
(4)安装方便快捷、开挖少：针对小规模污水处理站将污水处理单元集成 化成设备，形成模块化设计，根据进水水质和处理规模大小来确定模块大小和多 少;集成设备替代传统的水池等构筑物;
(5)占地面积很小：将污水处理单元集成化成设备，与传统工艺相比可省 去污泥回流系统和硝化液回流系统，同时集成化成套设备可将各处理单元组合在 一起，大大减少污水处理站的占地面积，以处理规模为1000吨/天，污水处理站 占地面积约1.8亩地;
(6)实用性强、去除率高、出水水质稳定达到国家污水排放一级标准;由 于拖带式好氧生物处理设备集成了接触氧化的优点，增加填料，污水处理设备抗 冲击负荷能力强，可以处理低浓度和高浓度污水。
