申请日2014.08.25
公开(公告)日2015.09.09
IPC分类号C02F1/461; G01N33/18; G01R27/22
摘要
本实用新型涉及一种自监控水处理设备，该设备用于处理废水，该设备包括设备本体，所述设备本体上设置有进水口、出水口和进气口，其特征在于：还包括L形测量管和控制器，所述L形测量管内设置有电导率测定仪和PH测定仪，所述电导率测定仪与所述控制器电连接，所述PH测定仪与所述控制器电连接，所述设备本体内还设置有铁碳过滤层和电极催化层。本实用新型与现有技术相比，具有以下优点和效果：结构简单，自动化程度高，能够通过监控电导率和PH值来调节气体氧含量，以实现消除废水的目的。
权利要求书
1.一种自监控水处理设备，包括设备本体，所述设备本体上设置有进水口、出水口和进气口，其特征在于：还包括L形测量管和控制器，所述L形测量管内设置有电导率测定仪和pH测定仪，所述电导率测定仪与所述控制器电连接，所述pH测定仪与所述控制器电连接，所述设备本体内还设置有铁碳过滤层和电极催化层。
2.根据权利要求1所述的自监控水处理设备，其特征在于：所述电导率测定仪是在线测量设备，所述pH测定仪是在线测量设备。
3.根据权利要求1或2所述的自监控水处理设备，其特征在于：所述L形测量管安装在设备本体的侧壁上，所述L形测量管与设备本体内腔连通，所述电导率测定仪的数量为2-20个，所述pH测定仪的数量为2-20个。
4.根据权利要求1或2所述的自监控水处理设备，其特征在于：所述电导率测定仪安装在L形测量管内壁面的上半部分，所述pH测定仪安装在L形测量管内壁面的下半部分。
5.根据权利要求1或2所述的自监控水处理设备，其特征在于：所述进水管内壁上设置有螺纹。
6.根据权利要求5所述的自监控水处理设备，其特征在于：所述进水管内安装有与所述螺纹相匹配的圆柱状铁碳块。
7.根据权利要求6所述的自监控水处理设备，其特征在于：所述进水管内壁与所述圆柱状铁碳块之间设置有塑料层。
8.根据权利要求1或2所述的自监控水处理设备，其特征在于：所述设备本体的底部安装有电导率测定仪和pH测定仪。
9.根据权利要求1或2所述的自监控水处理设备，其特征在于：在所述进水口之前安装有第一电磁阀，所述第一电磁阀与所述控制器电连接，在所述进气口之前安装有第二电磁阀，所述第二电磁阀与所述控制器电连接，所述第一电磁阀与所述第二电磁阀的开度大小成比例。
10.根据权利要求9所述的自监控水处理设备，其特征在于：在所述第二电磁阀之前设置有气体配比器。
说明书
一种自监控水处理设备
技术领域
本实用新型涉及一种自监控水处理设备，该设备用于处理废水。
背景技术
随着人们的环保要求的不断提高，人们对于废水的处理要求也不断提高，由于不同类型的废水内部物质体系差别很大，导致没有一类通用类的废水处理设备能够处理各种类型的废水。而且现有的水处理设备自动化程度不高，由于进水量、进气量以及水中COD含量的变化波动比较大，所以自动化程度一直较低，为此在废水设备的通用性以及方便性方面存在不足。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理，自动化程度高，能够根据进水量、以及进水COD自动调节，实现自动化控制的自监控水处理设备。

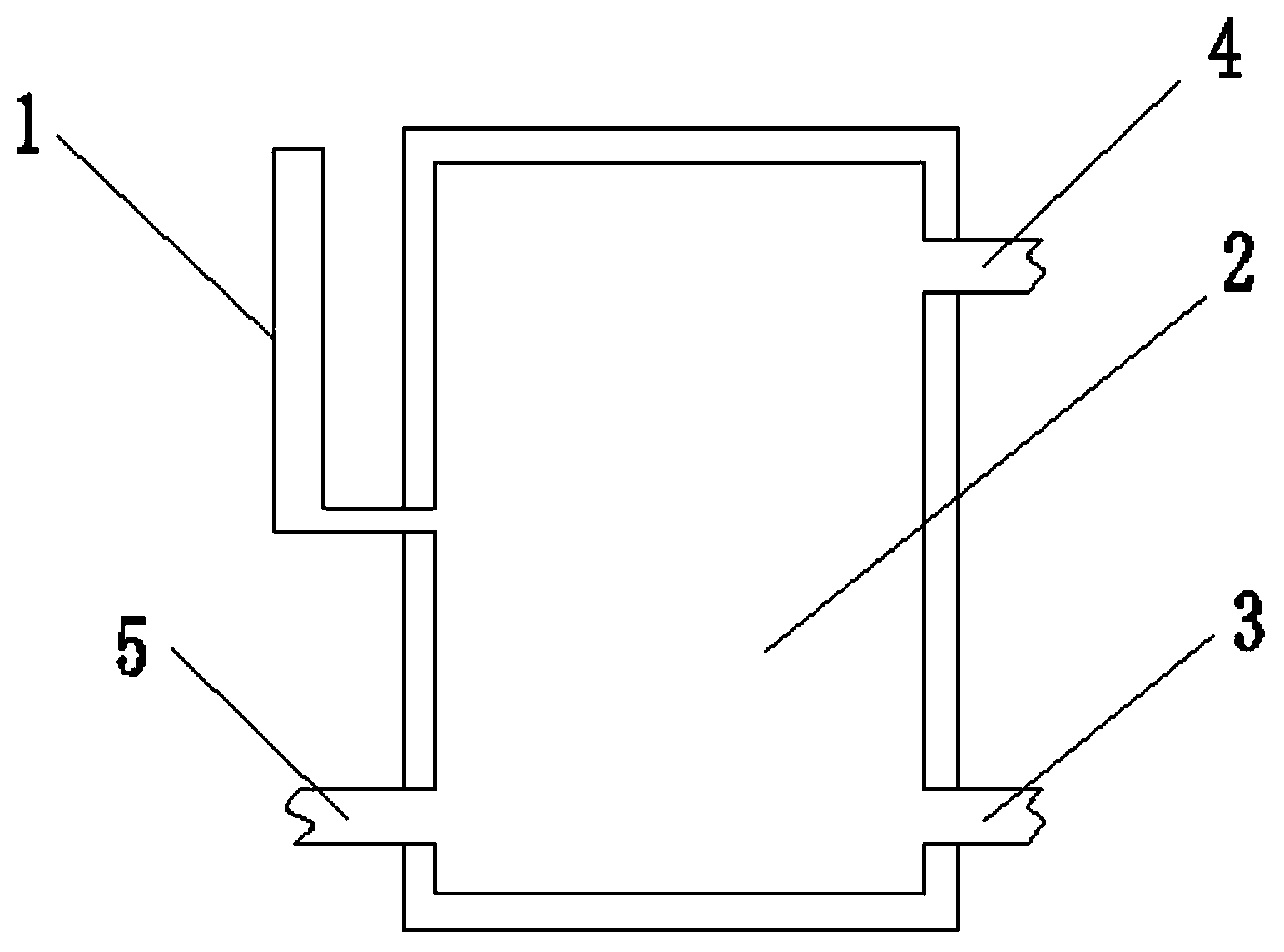

本实用新型解决上述问题所采用的技术方案是：该种自监控水处理设备包括设备本体，所述设备本体上设置有进水口、出水口和进气口，其特征在于：还包括L形测量管和控制器，所述L形测量管内设置有电导率测定仪和pH测定仪，所述电导率测定仪与所述控制器电连接，所述pH测定仪与所述控制器电连接，所述设备本体内还设置有铁碳过滤层和电极催化层。L形测量管能够令测量更加准确，防止设备本体内的物质以及扰动干扰测量设备。电导率测定仪能够测定水中电导率，电导率数据用于评估水中污染污是否处理干净。pH测定仪能够测定水中pH值，pH数据与电导率数据之间具有一定的相关性，所以pH数据和电导率数据结合，能够实现自动控制。
本实用新型所述电导率测定仪是在线测量设备，所述pH测定仪是在线测量设备。能够实时控制。
本实用新型所述L形测量管安装在设备本体的侧壁上，所述L形测量管与设备本体内腔连通，所述电导率测定仪的数量为2-20个，所述pH测定仪的数量为2-20个。提高测定精确度。
本实用新型所述电导率测定仪安装在L形测量管内壁面的上半部分，所述pH测定仪安装在L形测量管内壁面的下半部分。既能提高电导率测定的准确度，也能提高pH测定仪的准确度。
本实用新型所述进水管内壁上设置有螺纹。能够提高进入设备本体中水流速度。
本实用新型所述进水管内安装有与所述螺纹相匹配的圆柱状铁碳块。既有过滤作用，螺纹还能做铁柱状铁碳块的连接部件。
本实用新型所述进水管内壁与所述圆柱状铁碳块之间设置有塑料层。可以减小水流阻力，提高流速。
本实用新型所述设备本体的底部安装有电导率测定仪和pH测定仪。可以监控进水的电导率与pH测定仪。
本实用新型在所述进水口之前安装有第一电磁阀，所述第一电磁阀与所述控制器电连接，所述在进气口之前安装有第二电磁阀，所述第二电磁阀与所述控制器电连接，所述第一电磁阀与所述第二电磁阀的开度大小成比例。能够调节进水流量，保证了进水与进气的比例，固定配比能够简化装置。
本实用新型在所述第二电磁阀之前设置有气体配比器。能够调节气体内部比例。
本实用新型与现有技术相比，具有以下优点和效果：结构简单，自动化程度高，能够通过监控电导率和pH值来调节气体氧含量，以实现消除废水的目的。
