申请日2014.07.31
公开(公告)日2014.12.31
IPC分类号C02F9/06
摘要
本实用新型公开一种PCB综合废水处理设备，包括废水调节池、pH调节池、氧化池、电絮凝池、pH回调池、混凝池、帘式膜装置、产水箱以及污泥处理装置，其中，该废水调节池出水口与pH调节池通过提升泵及管道连通，该pH调节池与氧化池彼此并列连通，该氧化池通过管道与电絮凝池连通，该pH回调池通过提升泵及一进水管道与电絮凝池连通，该pH回调池通过一出水管道与电絮凝池连通，该混凝池通过管道与电絮凝池连通，该帘式膜装置与混凝池彼此并列连通，该帘式膜装置与产水箱之间通过管道连通。藉此，通过上述各设施的配合作用，最终将废水处理至达标;该设备成本低，操作费用低;水质水量变化时，调整灵活，应变快速;并且，耗电量少。
权利要求书
1.一种PCB综合废水处理设备，其特征在于：包括废水调节池、pH调节池、氧化池、电絮凝池、pH回调池、混凝池、帘式膜装置、产水箱以及污泥处理装置，其中，该废水调节池出水口与PH调节池通过提升泵及管道连通，该pH调节池与氧化池彼此并列连通，该氧化池通过管道与电絮凝池连通，该pH回调池上端通过提升泵及一进水管道与电絮凝池连通，该pH回调池下端通过一出水管道与电絮凝池连通，该混凝池通过管道与电絮凝池连通，该帘式膜装置与混凝池彼此并列连通，该帘式膜装置与产水箱之间通过管道连通。
2.根据权利要求1所述PCB综合废水处理设备，其特征在于：所述废水调节池、pH调节池、氧化池、pH回调池、混凝池和帘式膜装置中均设置有用于增加氧气的曝气装置。
3.根据权利要求1所述PCB综合废水处理设备，其特征在于：所述帘式膜装置与产水箱之间连接有产水泵和反洗泵。
4.根据权利要求1所述PCB综合废水处理设备，其特征在于：所述电絮凝池底部设置有与外部连通的放空闸。
5.根据权利要求1所述PCB综合废水处理设备，其特征在于：所述污泥处理装置包括有相连的污泥池和压滤机，该污泥池与上述帘式膜装置下端连通。
说明书
一种PCB综合废水处理设备
技术领域
本实用新型涉及污水处理领域技术，尤其是指一种PCB综合废水处理设备。
背景技术
PCB 行业历来是一个重污染的行业，由于其污染物是重金属，所以其污染物治理特别是废水治理历来备受关注。由于PCB 厂分散面广，虽然废水量相对较少，但污染扩散面积却相对较大，所造成的污染不易控制。PCB 厂所排出的废水毒性大，甚至有致癌、致畸、致突变的剧毒物质，对环境造成了严重的污染，治理难度大，成本高。
PCB 废水中含有较多的重金属离子，如铜离子，直接排放会造成污染和浪费，所以要对PCB 中的重金属离子进行处理。目前含PCB综合废水物化处理有以下传统方法：化学反应+化学沉淀法：即通过加入化学品使金属离子形成氢氧化物沉淀，从而达到去除金属离子的目的。该法存在的问题有：在一定程度上存在处理后出水很难达标，泥渣沉降缓慢且脱水困难等缺点。因此，应对现有PCB废水处理进行改进，以克服上述问题。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种PCB综合废水处理设备，其通过利用pH调节池、电絮凝池、帘式膜装置以及其它设施的配合作用，最终使废水中重金属、络合物、SS等达标，整个处理设备操作方便简单，维护容易;设备成本低，操作费用低;水质水量变化时，调整灵活，应变快速;并且，耗电量少。
为实现上述目的，本实用新型采用如下之技术方案：

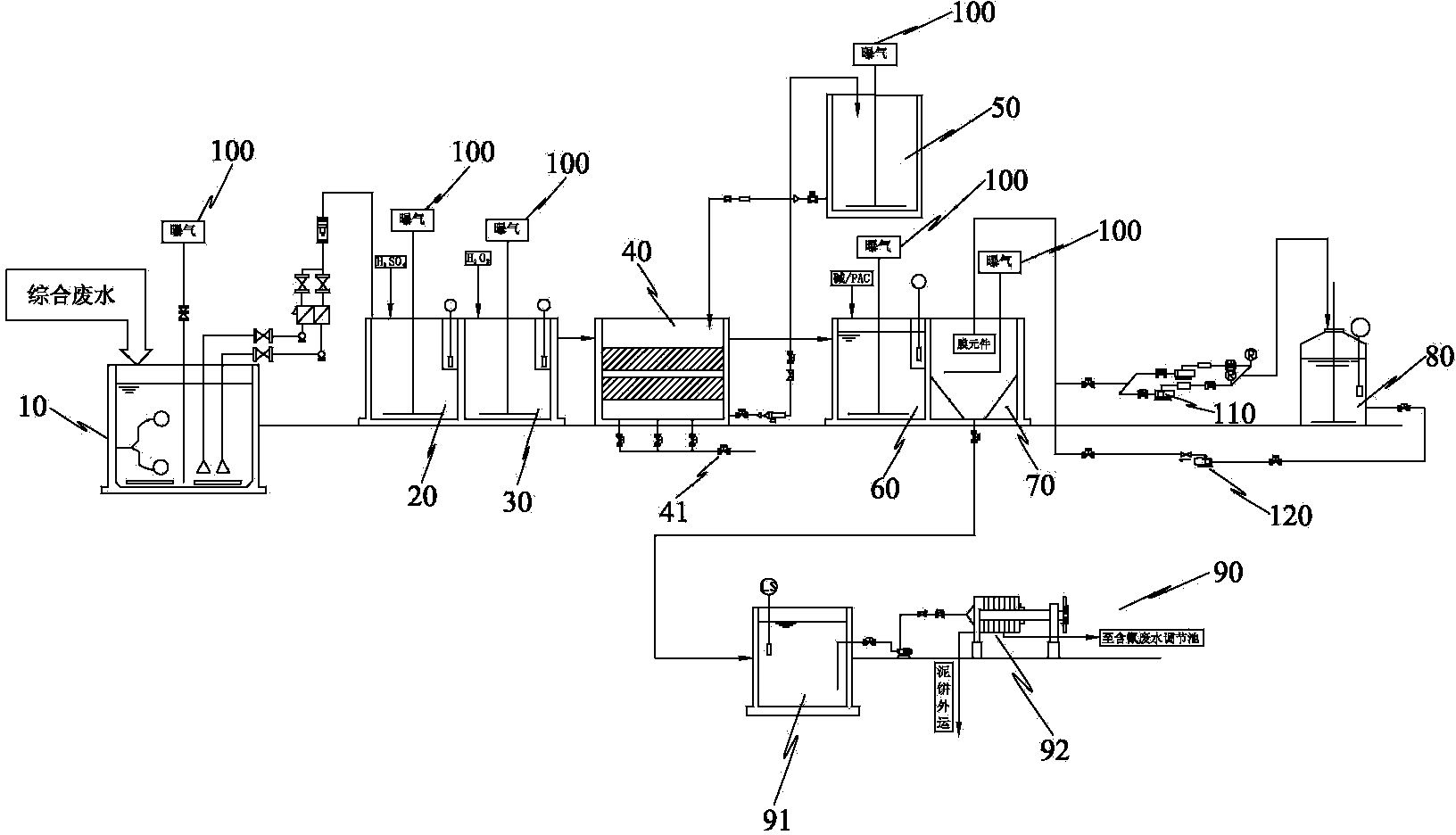

一种PCB综合废水处理设备，包括废水调节池、pH调节池、氧化池、电絮凝池、PH回调池、混凝池、帘式膜装置、产水箱以及污泥处理装置，其中，该废水调节池出水口与pH调节池通过提升泵及管道连通，该pH调节池与氧化池彼此并列连通，该氧化池通过管道与电絮凝池连通，该pH回调池上端通过提升泵及一进水管道与电絮凝池连通，该pH回调池下端通过一出水管道与电絮凝池连通，该混凝池通过管道与电絮凝池连通，该帘式膜装置与混凝池彼此并列连通，该帘式膜装置与产水箱之间通过管道连通。
作为一种优选方案：所述废水调节池、pH调节池、氧化池、pH回调池、混凝池和帘式膜装置中均设置有用于增加氧气的曝气装置。
作为一种优选方案：所述帘式膜装置与产水箱之间连接有产水泵和反洗泵。
作为一种优选方案：所述电絮凝池底部设置有与外部连通的放空闸。
作为一种优选方案：所述污泥处理装置包括有相连的污泥池和压滤机，该污泥池与上述帘式膜装置下端连通。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，通过利用pH调节池调节废水pH值，并氧化破络，利用电絮凝池去除水中大部分SS、重金属、络合物及COD，采用帘式膜装置进行固液分离，最终使废水中重金属、络合物、SS等达标，整个处理设备操作方便简单，维护容易;设备成本低，操作费用低;水质水量变化时，调整灵活，应变快速;并且，耗电量少。
为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对其进行详细说明。
