申请日2014.08.25
公开(公告)日2014.12.31
IPC分类号B01D29/085
摘要
本实用新型涉及一种呼吸式污泥泥浆浓缩装置，结构为气动三通切换阀分别与有压气管、负压管、连接管相连，连接管另一端与漏斗相连，漏斗内安装有滤布。漏斗与负压管通过气动三通切换阀连通的时候，漏斗内是负压，这是吸的状态，可将污泥泥浆中的水经滤布过滤后抽到漏斗里经过负压管抽出，通过启动三通切换阀切换将漏斗经管道与有压气管相连接，此时漏斗内通入压缩空气，漏斗内形成正压，将球面状滤布鼓出，这是呼的状态，压缩气体帮助泥饼与滤布分离，同时帮助滤布恢复的透气性，然后进入下一循环。本实用新型实现不间断的自动化污泥浓缩，过滤面积可根据需要自行设定，不需要添加絮凝剂，对污泥的后续资源化处置提供良好的前提。
权利要求书
1.呼吸式污泥泥浆浓缩装置，由有压气管、负压管、气动三通切换阀、 连接管、漏斗、滤布组成，其特征在于：气动三通切换阀分别与有压气管、 负压管、连接管相连，连接管另一端与漏斗相连，漏斗内安装有滤布。
2.根据权利要求1所述的呼吸式污泥泥浆浓缩装置，其特征在于：所 述的滤布为球面状滤布。
说明书
呼吸式污泥泥浆浓缩装置
技术领域
本实用新型属于泥浆处置工程领域，能实现污泥快速深度浓缩，使泥 浆浓度迅速提高的一种设备，具体涉及一种呼吸式污泥泥浆浓缩装置。
背景技术
由于污泥颗粒粒径小且非常均匀，因此无法采用旋流、离心等方法浓 缩，静置沉淀时间周期长而且效果也有限，因此污水处理厂多采用高分子 絮凝剂絮凝后静置沉淀的浓缩方法，这对于浓度低的污泥浆体浓缩确实非 常有效，但由于添加了高分子絮凝剂限制了后续的深度脱水减量和资源化 利用。
发明内容
本实用新型的为了克服现有技术存在的缺点及不足，提供一种呼吸式 污泥泥浆浓缩装置，本实用新型利用了负压带式污泥脱水机的原理，结合 了板框压滤机经常使用的滤布，同时创造性的利用球面凸出后容易与滤布 分离的特点在辅以吹气，在使泥饼快速掉落的同时也有助于恢复滤布的透 气性，为下一循环的抽滤奠定了良好的基础。
本实用新型的技术方案为：
呼吸式污泥泥浆浓缩装置，由有压气管、负压管、气动三通切换阀、 连接管、漏斗、滤布组成，其特征在于：气动三通切换阀分别与有压气管、 负压管、连接管相连，连接管另一端与漏斗相连，漏斗内安装有滤布。
所述的滤布为球面状滤布。
漏斗内安装有滤布，随着气动三通切换阀的切换，漏斗内的压力处于 负压或正压状态，使得滤布向上凹进进入抽滤状态或者向下凸出进入卸泥 状态。
漏斗向下安装于液面以下。
安装滤布后的漏斗内可随着气动阀的转换实现正、负压的转换，同时 实现抽滤和卸泥的动作。
本实用新型的设计原理和工作过程是：

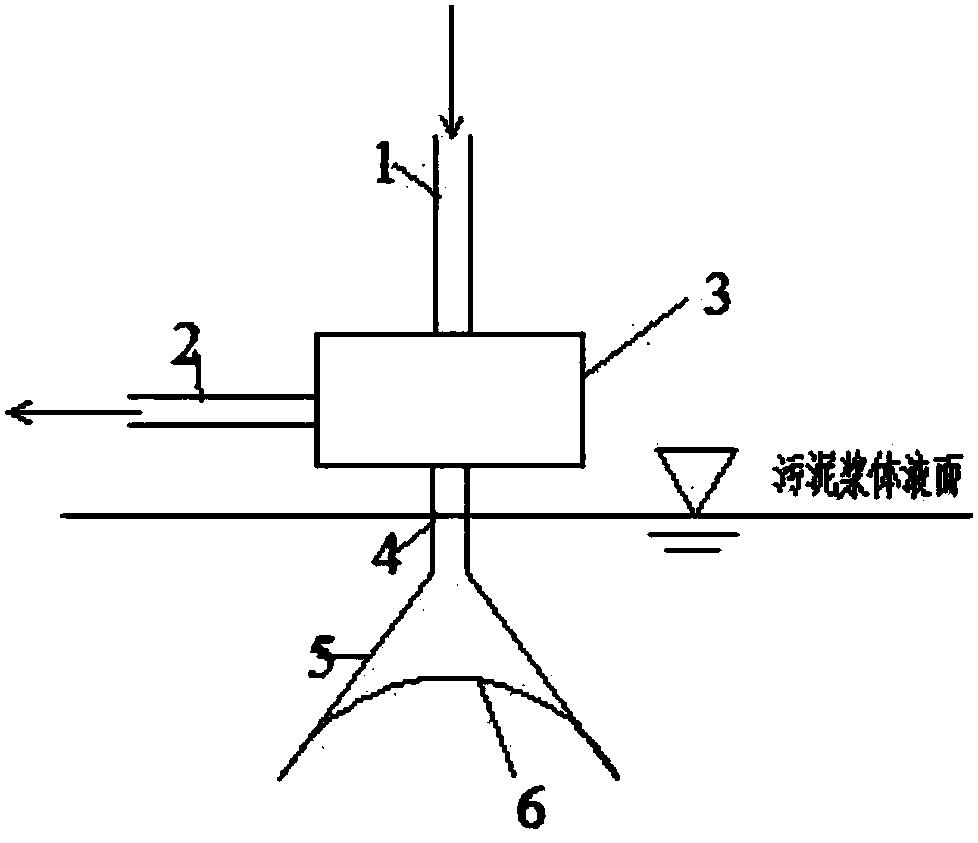

所述的呼吸式污泥泥浆浓缩装置，在漏斗与负压管相连接时，漏斗内 产生负压，将污泥泥浆中的水经滤布过滤后抽到漏斗里经过负压管抽出， 此时，滤布位于图1所示位置，是吸的过程，经过一定时间的抽滤，滤布 上的会形成一定厚度的泥饼，通过启动三通切换阀的切换，漏斗与有压气 管相连接，使得漏斗内充满有压气体，将球面状滤布鼓出，此时滤布位于 图2所示位置，压缩气体帮助将泥饼与球面滤布分离，这是呼的过程，一 呼一吸往复运转，将污泥泥浆中的水抽滤出来，实现污泥的高度浓缩，因 此称为呼吸式污泥泥浆浓缩装置。本呼吸式污泥泥浆浓缩装置可实现不间 断的自动化污泥浓缩。
本实用新型具有以下特点：
①漏斗口安装的滤布成球面状，漏斗内呈负压的时候，滤布凹进，实 现抽滤;漏斗内呈正压的时候，滤布凸出，实现卸泥;
②直接安装在浓缩池中，漏斗口向下，脱离泥饼受重力影响可自行掉 落;
③漏斗内正负压自由切换，根据现场实际随时调整抽滤和卸泥的时间 间隔;
④正压将球面滤布凸出的同时，有压气体在帮助泥饼脱离的同时，还 有助于恢复泥饼的过滤性能;
⑤可在同一管路系统中布置多套漏斗。
