申请日2014.08.25
公开(公告)日2014.12.31
IPC分类号A01K1/015; A01K1/035
摘要
本实用新型提供了一种微生物发酵床产床母猪废水收集装置，所述装置包括不锈钢料槽和不锈钢收集管两部分，所述不锈钢料槽设在围栏上并横跨围栏内外两侧，该不锈钢料槽底部呈弧形结构，且位于围栏外侧的底面还横向设有复数个连排的漏水小孔;所述不锈钢收集管位于所述不锈钢料槽下方，且呈半弧形凹槽结构，该不锈钢收集管还延伸至一废水处理池。本实用新型的优点是：能够对母猪在饮水过程中产生的废水进行及时收集和处理，减少因发酵床垫料过于潮湿或产生霉变而诱发猪群皮肤病、胃肠道疾病等，也为整个猪群提供了更好的成长环境。
权利要求书
1.一种微生物发酵床产床母猪废水收集装置，其特征在于：所述装置 包括不锈钢料槽和不锈钢收集管两部分，所述不锈钢料槽设在围栏上并横跨 围栏内外两侧，该不锈钢料槽底部呈弧形结构，且位于围栏外侧的底面还横 向设有复数个连排的漏水小孔;所述不锈钢收集管位于所述不锈钢料槽下 方，且呈半弧形凹槽结构，该不锈钢收集管还延伸至一废水处理池。
2.如权利要求1所述的微生物发酵床产床母猪废水收集装置，其特征 在于：所述不锈钢料槽的外底面向下立设有一挡水小板，并且该挡水小板位 于靠近围栏内侧的所述漏水小孔的边沿。
3.如权利要求1所述的微生物发酵床产床母猪废水收集装置，其特征 在于：所述不锈钢收集管位于围栏的外侧。
说明书
微生物发酵床产床母猪废水收集装置
技术领域
本实用新型涉及一种废水收集装置，特别涉及一种微生物发酵床产床母 猪废水收集装置。
背景技术
在大栏养殖猪群中，对猪群进行有效管理(包括垫料、喂食、饮水等) 是减少猪群疾病产生，保证猪群健康成长的重要因素。随着养殖技术的快速 发展，养殖户已经开始使用微生物发酵床来作为母猪的产床，而且养殖效果 很好。但是母猪在饮水的过程中，常常会产生一些废水，这些废水渗透到发 酵床后又会产生霉变而诱发猪群皮肤病、胃肠道疾病等，这不仅影响了小猪 的成长，且会损害养殖者的利益。所以对母猪产生的废水进行有效收集和处 理是很有必要的，本实用新型就是针对该问题而提示的解决方案。
发明内容
本实用新型要解决的技术问题，在于提供一种微生物发酵床产床母猪废 水收集装置，通过对母猪在饮水过程中产生的废水进行及时收集和处理，减 少因发酵床垫料过于潮湿或产生霉变而诱发猪群皮肤病、胃肠道疾病等。

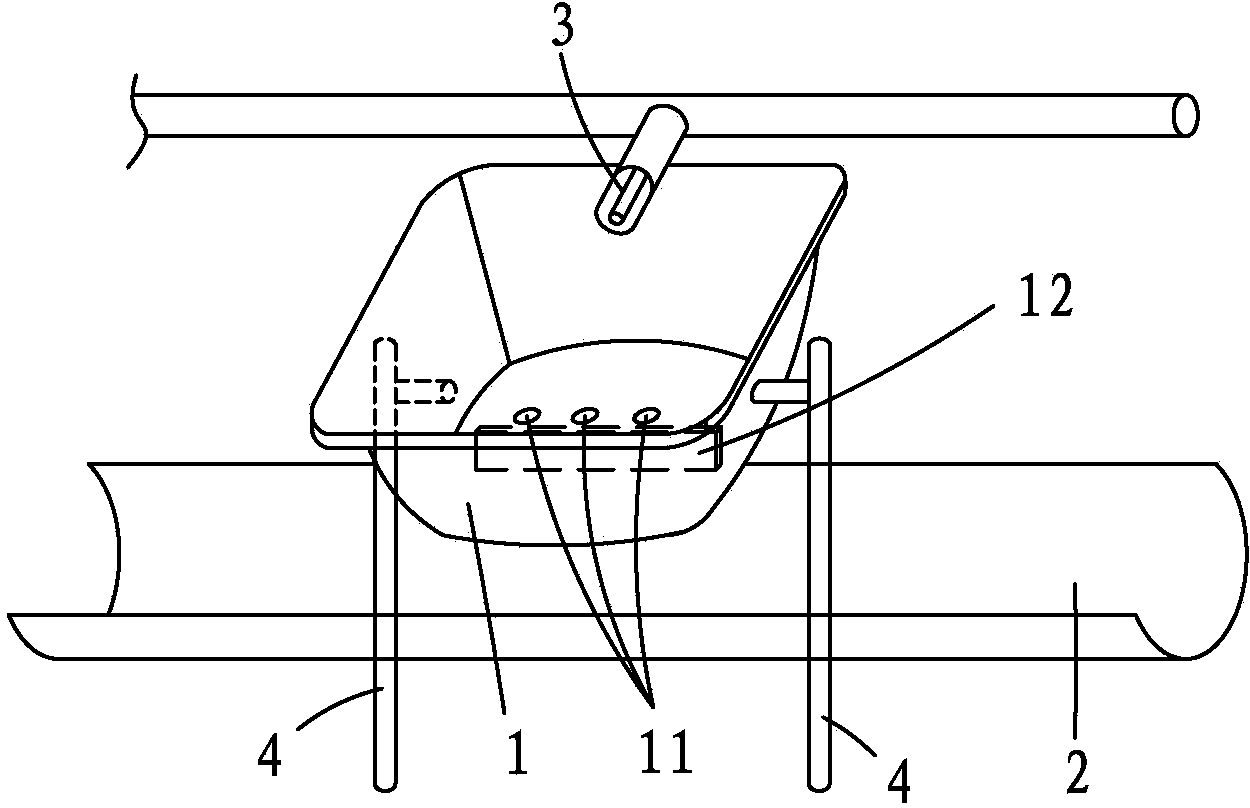

本实用新型是这样实现的：微生物发酵床产床母猪废水收集装置，该装 置包括不锈钢料槽和不锈钢收集管两部分，所述不锈钢料槽设在围栏上并横 跨围栏内外两侧，该不锈钢料槽底部呈弧形结构，且位于围栏外侧的底面还 横向设有复数个连排的漏水小孔;所述不锈钢收集管位于所述不锈钢料槽下 方，且呈半弧形凹槽结构，该不锈钢收集管还延伸至一废水处理池。
进一步的，所述不锈钢料槽的外底面向下立设有一挡水小板，并且该挡 水小板位于靠近围栏内侧的所述漏水小孔的边沿。
进一步的，所述不锈钢收集管位于围栏的外侧。
本实用新型的优点在于：能够对母猪在饮水过程中产生的废水进行及时 收集和处理，减少因发酵床垫料过于潮湿或产生霉变而诱发猪群皮肤病、胃 肠道疾病等，也为整个猪群提供了更好的成长环境;同时可以减少养殖者在 预防或者治理疾病方面的支出。
