申请日2014.08.25
公开(公告)日2014.12.31
IPC分类号C02F9/14; C02F11/14; C02F11/12
摘要
本实用新型公开了一种双极城市污水处理系统，包括依次连通的格栅、沉砂池、第一双极沉淀池、生物处理池、第二双极沉淀池、高效滤池和消毒池，沉砂池、第一双极沉淀池与和第二双极沉淀池通过泥浆泵与浓缩池连接，浓缩池通过泥浆泵与脱水设备连接，浓缩池和脱水设备通过管道与沉砂池连接;第一双极沉淀池包括相互独立的初淀池A和初淀池B，初淀池A和初淀池B均与沉砂池、生物处理池连通;第二双极沉淀池包括依次连通的沉淀池A和混凝沉淀池A，以及依次连通的沉淀池B和混凝沉淀池B，沉淀池A和沉淀池B均与生物处理池连通，混凝沉淀池A和混凝沉淀池B均与高效滤池连通。本实用新型可以在清理沉淀池中的污泥时，不会有污泥排放到自然环境或饮水系统中。
权利要求书
1.一种双极城市污水处理系统，其特征在于：包括依次连通的格栅、沉砂池、第一双极沉淀池、生物处理池、第二双极沉淀池、高效滤池和消毒池，沉砂池、第一双极沉淀池与和第二双极沉淀池通过泥浆泵与浓缩池连接，浓缩池通过泥浆泵与脱水设备连接，浓缩池和脱水设备通过管道与沉砂池连接;
所述第一双极沉淀池包括相互独立的初淀池A和初淀池B，初淀池A和初淀池B均与沉砂池、生物处理池连通;
所述第二双极沉淀池包括依次连通的沉淀池A和混凝沉淀池A，以及依次连通的沉淀池B和混凝沉淀池B，沉淀池A和沉淀池B均与生物处理池连通，混凝沉淀池A和混凝沉淀池B均与高效滤池连通。
2.根据权利要求1所述的双极城市污水处理系统，其特征在于：所述第一双极沉淀池中的初淀池A和初淀池B均通过泥浆泵与浓缩池连通。
3.根据权利要求2所述的双极城市污水处理系统，其特征在于：所述第一双极沉淀池中的初淀池A和初淀池B的底面均为向下凹的锥形底。
4.根据权利要求1所述的双极城市污水处理系统，其特征在于：所述第二双极沉淀池中的沉淀池A、混凝沉淀池A、沉淀池B和混凝沉淀池B均通过泥浆泵与浓缩池连通。
5.根据权利要求4所述的双极城市污水处理系统，其特征在于：所述第二双极沉淀池中的沉淀池A、混凝沉淀池A、沉淀池B和混凝沉淀池B的底面均为向下凹的锥形底。
6.根据权利要求1所述的双极城市污水处理系统，其特征在于：所述脱水设备通过传送带连通固化间，传送带上设有用于喷洒土壤固化剂的喷洒设备。
说明书
一种双极城市污水处理系统
技术领域
本实用新型污水处理技术领域，具体涉及一种双极城市污水处理系统。
背景技术
城市生活污水是城市的主要污染源之一，主要包括餐垃圾和排泄物垃圾，这些污水在排放到污水处理厂的过程中还会混入一些大件的杂物，必需经过严格的处理才能排放到自然环境或饮水系统中。
我国大多数污水处理系统存在以下缺点：污水处理系统在处理污水一定时间后，应为沉淀池中污泥的堆积的数量达到一定程度后，需要将沉淀池中的污泥清理掉以保证处理后的水质，在清理过程污泥会在沉淀池中飘散开来，使少部分污泥排放到自然环境或饮水系统中，我们有时可以看到自来水管中存在大量的沉淀物，就是污水处理厂在清理沉淀池中的污泥造成的。
实用新型内容
本实用新型的目的是提供一种双极城市污水处理系统，可以在清理沉淀池中的污泥时，不会有污泥排放到自然环境或饮水系统中。

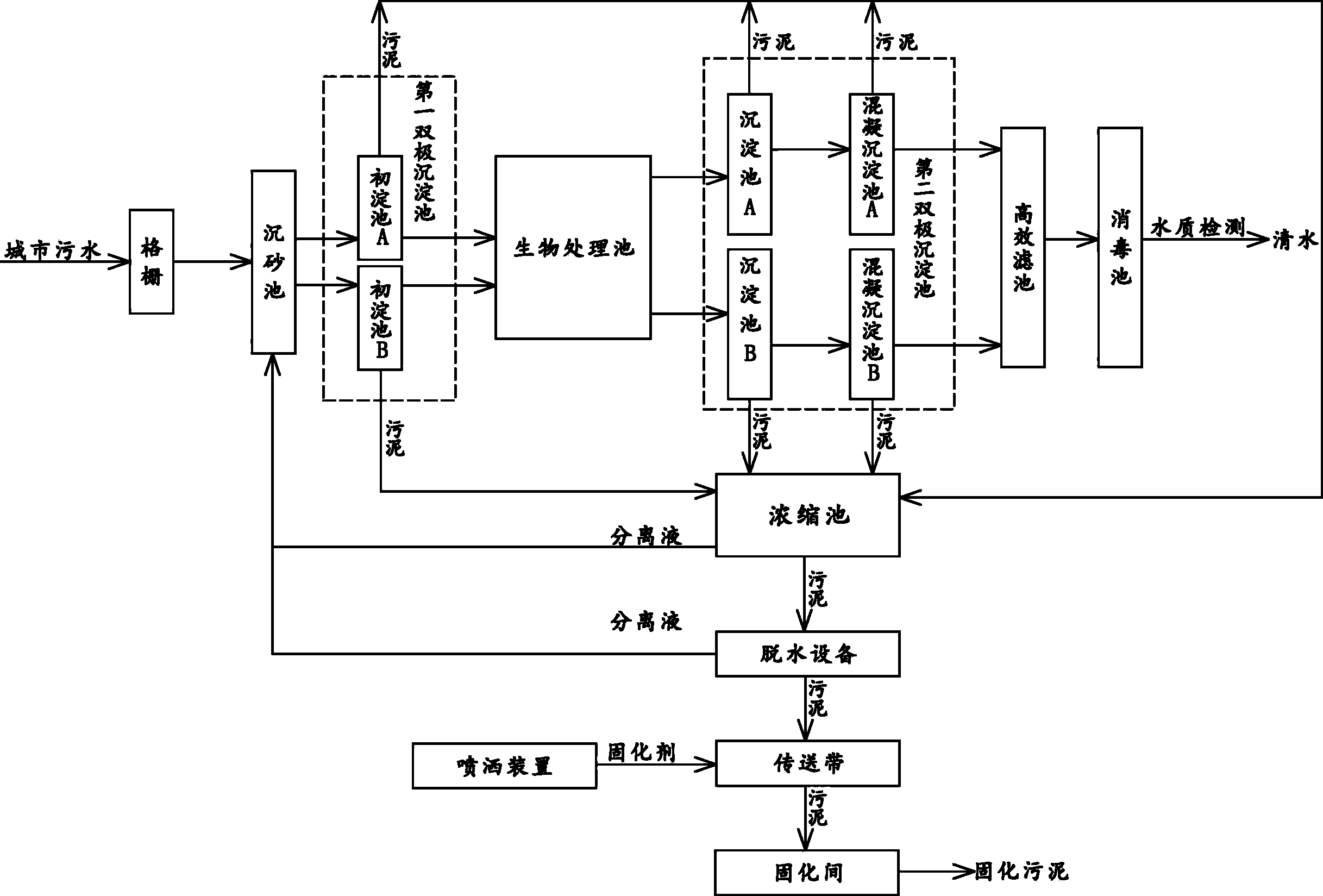

为实现上述目的，本实用新型所采取的技术方案是：提供一种双极城市污水处理系统，包括依次连通的格栅、沉砂池、第一双极沉淀池、生物处理池、第二双极沉淀池、高效滤池和消毒池，沉砂池、第一双极沉淀池与和第二双极沉淀池通过泥浆泵与浓缩池连接，浓缩池通过泥浆泵与脱水设备连接，浓缩池和脱水设备通过管道与沉砂池连接。
第一双极沉淀池包括相互独立的初淀池A和初淀池B，初淀池A和初淀池B均与沉砂池、生物处理池连通。
第二双极沉淀池包括依次连通的沉淀池A和混凝沉淀池A，以及依次连通的沉淀池B和混凝沉淀池B，沉淀池A和沉淀池B均与生物处理池连通，混凝沉淀池A和混凝沉淀池B均与高效滤池连通。
作为优选，第一双极沉淀池中的初淀池A和初淀池B均通过泥浆泵与浓缩池连通。
作为优选，第一双极沉淀池中的初淀池A和初淀池B的底面均为向下凹的锥形底。
作为优选，第二双极沉淀池中的沉淀池A、混凝沉淀池A、沉淀池B和混凝沉淀池B均通过泥浆泵与浓缩池连通。
作为优选，第二双极沉淀池中的沉淀池A、混凝沉淀池A、沉淀池B和混凝沉淀池B的底面均为向下凹的锥形底。
作为优选，脱水设备通过传送带连通固化间，传送带上设有用于喷洒土壤固化剂的喷洒设备。
本实用新型的有益效果为：
1、本实用新型的第二双极沉淀池由依次连通的沉淀池A和混凝沉淀池A，以及依次连通的沉淀池B和混凝沉淀池B组成，第一双极沉淀池由相互独立的初淀池A和初淀池B组成。在清理污泥的过程中，对于第二双极沉淀池可以先断开清理沉淀池A和混凝沉淀池A，在清理完其中的污泥后恢复到工作状态，再清理沉淀池B和混凝沉淀池B中的污泥;对于第一双极沉淀池可以先断开初淀池A，在清理完其中的污泥后恢复到工作状态，再清理初淀池B中的污泥。这样使污水处理系统中所有的沉淀池在隔离的情况下清理污泥，处理过程中可以保证污泥不会排放到自然环境或饮水系统中。
2、本实用新型的脱水设备在将浓缩池中的污泥脱水处理后，经过传送带经过传送带输送至固化间，在输送过程中传送带上面的喷洒设备将混合有土壤固化剂的水喷洒在污泥中，等固化间中堆积的污泥里面的土壤固化剂起作用后，再将固化完成的污泥运走处理。经过脱水设备处理的污泥还是含有大量的水分，甚至处于高浓度的泥浆状态，必需等污泥进一步干燥后才能排放到自然环境中去，经过土壤固化剂固化处理后的污泥含有的水分大量减少，可以指接堆放到自然环境中。
