申请日2014.08.25
公开(公告)日2015.01.21
IPC分类号G08B21/24
摘要
本实用新型公开了一种污水处理站往返式刮渣小车报警系统，包括与正转接触器线圈并联的第一时间继电器线圈以及与反转接触器线圈并联的第二时间继电器线圈，第一时间继电器的常开触点和第二时间继电器的常开触点并联后与声光报警装置和电源串联。本实用新型在现有往返式刮渣小车控制电路上加装两个时间继电器，两个时间继电器占地小、费用低，使得本实用新型具有结构简单、功能实用、成本低廉的特点，能够方便地安装在现有设备的内部，在不改变设备原有结构和控制模式下，能够在刮渣小车发生故障无法自动返回时自动报警，提醒设备操作人员及时排除故障，避免因设备故障而损坏轨道，降低安全隐患。
权利要求书
1.一种污水处理站往返式刮渣小车报警系统，其特征在于：包括与正转接触器线圈并联的第一时间继电器线圈以及与反转接触器线圈并联的第二时间继电器线圈，第一时间继电器的常开触点和第二时间继电器的常开触点并联后与声光报警装置和电源串联。
2.根据权利要求1所述的污水处理站往返式刮渣小车报警系统，其特征在于：所述的声光报警装置包括并联的声音报警器和灯光报警器。
说明书
一种污水处理站往返式刮渣小车报警系统
技术领域
本实用新型涉及一种报警系统，尤其涉及一种污水处理站往返式刮渣小车报警系统。
背景技术
现有的污水处理站占地广，设备复杂，工艺流程多。在污水处理站运行过程中，设备操作人员需要在不同的设备间来回巡视。刮渣小车在污水处理中担负着把气浮池中漂浮物刮走的作用，在正转接触器和反转接触器的控制下，由正反转电机带动沿轨道来回自动往返。由于刮渣小车在发生故障时不会自动返回，将停留在原地打转，而设备操作人员由于巡视地点过多，往往无法及时发现故障，极易造成设备故障并损坏轨道。
实用新型内容
本实用新型的目的是提供一种污水处理站往返式刮渣小车报警系统，能够在刮渣小车发生故障无法自动返回时自动报警，提醒设备操作人员及时排除故障，避免因设备故障而损坏轨道。
本实用新型采用下述技术方案：

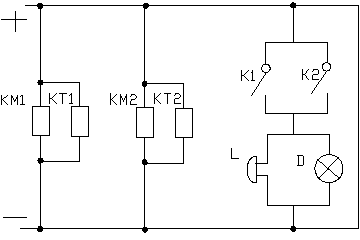

一种污水处理站往返式刮渣小车报警系统，包括与正转接触器线圈并联的第一时间继电器线圈以及与反转接触器线圈并联的第二时间继电器线圈，第一时间继电器的常开触点和第二时间继电器的常开触点并联后与声光报警装置和电源串联。
所述的声光报警装置包括并联的声音报警器和灯光报警器。
本实用新型在现有往返式刮渣小车控制电路上加装两个时间继电器，两个时间继电器占地小、费用低，使得本实用新型具有结构简单、功能实用、成本低廉的特点，能够方便地安装在现有设备的内部，在不改变设备原有结构和控制模式下，能够在刮渣小车发生故障无法自动返回时自动报警，提醒设备操作人员及时排除故障，避免因设备故障而损坏轨道，降低安全隐患。
