申请日2014.07.31
公开(公告)日2015.02.11
IPC分类号E03C1/12
摘要
本实用新型公开了一种废水回收装置及系统，该废水回收装置包括压水机构和单向进水管;压水机构包括集水部和压水部，集水部上设置有进水口和出水口，进水口与单向进水管连接;废水通过单向进水管经由进水口流入集水部内部;当压水部接收到外部压力时，挤压集水部内的废水使其从出水口流出。本实用新型提供的废水回收装置通过单向进水管将废水收集到集水部中，采用接收外部压力的方式将集水部内的水从出水口压出，如果为出水口连接一个水管，就可以将水流压向高于集水部的位置，可见本实用新型提供的废水回收装置不需要借助抽水泵就可以实现将收集到的废水存储在比集水部高的位置，从而方便对废水的利用。
权利要求书
1.一种废水回收装置，其特征在于，包括压水机构和单向进水管;所述压水机构包括集水部和压水部，所述集水部上设置有进水口和出水口，所述进水口与所述单向进水管连接;
废水通过单向进水管经由进水口流入所述集水部;当所述压水部接收到外部压力时，挤压所述集水部内的废水使其从所述出水口流出。
2.如权利要求1所述的废水回收装置，其特征在于，所述压水机构为箱体机构，所述集水部包括箱体，所述压水部包括依次连接的压水板、传力杆和受力部;所述压水板与所述箱体相适配。
3.如权利要求2所述的废水回收装置，其特征在于，所述进水口和出水口设置在所述压水板在所述箱体内的最低移动位置之下。
4.如权利要求3所述的废水回收装置，其特征在于，所述箱体的横截面的面积为：10-10000平方厘米。
5.如权利要求3所述的废水回收装置，其特征在于，
所述压水板为浮板，所述浮板在水面上受到的浮力等于自身、受力部及传力杆的重力之和;所述浮板在水中受到的浮力大于自身、受力部及传力杆的重力之和;
和/或所述废水回收装置还包括第一弹性机构，所述第一弹性机构连接所述压水板与所述箱体底端;当所述压水板接收到外部压力时，所述压水板向所述箱体底端移动，同时使第一弹性机构收缩，当释放外部压力时，所述第一弹性机构扩张，迫使所述压水板向远离所述箱体底端的方向移动;
和/或所述废水回收装置还包括第二弹性机构，所述第二弹性机构连接所述受力部与第一支撑面，所述第一支撑面设置在所述受力部的下方;当所述受力部接收到外部压力时，所述受力部向所述第一支撑面移动，同时使第二弹性机 构收缩，当释放外部压力时，所述第二弹性机构扩张，迫使所述受力部向远离所述第一支撑面的方向移动;
和/或所述废水回收装置还包括第三弹性机构，所述第三弹性机构连接压水板与第二支撑面，所述第二支撑面设置在所述压水板的上方;当所述受力部接收到外部压力时，所述压水板向远离所述第二支撑面的方向移动，同时使第三弹性机构拉伸，当释放外部压力时，所述第三弹性机构收缩，迫使所述压水板向所述第二支撑面方向移动。
6.如权利要求5所述的废水回收装置，其特征在于，所述受力部为坐板或踏板;
当所述受力部为坐板时，所述废水回收装置还包括限位部，所述限位部设置在所述受力部的最高移动位置之下;当所述受力部向下移动到所述限位部的位置时，所述限位部支撑所述受力部，并限制所述受力部继续向下移动。
7.如权利要求2-6任一项所述的废水回收装置，其特征在于，所述单向进水管包括水管主体和逆压止回地漏，所述水管主体的一端与所述逆压止回地漏连接，另一端与所述箱体的进水口连接。
8.如权利要求7所述的废水回收装置，其特征在于，所述逆压止回地漏包括泄水管、堵头和限定部;所述堵头的上部的外径比泄水管的内径小，堵头的下部的外径比泄水管的内径大，所述堵头的上部放置在所述泄水管内;废水流入泄水管，在重力的作用下冲开堵头，所述限定部限制所述堵头的上部不会因水流冲击完全从泄水管内移出，废水通过所述堵头与所述泄水管之间的空隙向下游流走;当下游的废水向上流时，会从堵头底端给堵头施加压力，堵头将在水压的作用下上升，堵住泄水管。
9.如权利要求8所述的废水回收装置，其特征在于，还包括集水池，所 述集水池上设置有进水口和出水口，进水口的位置高于出水口，所述集水池的出水口高于所述集水部的进水口，所述单向进水管的一端与所述集水池的出水口连接，另一端与所述集水部的进水口连接;废水从所述集水池的进水口流入集水池内，再从所述集水池的出水口经单向进水管流入所述集水部内。
10.一种废水回收系统，其特征在于，包括如权利要求1-9任一项所述的废水回收装置，以及储水箱，所述储水箱上设置有进水口和出水口，进水口的位置高于出水口，所述储水箱的进水口与所述集水部的出水口通过水管连接;所述储水箱的进水口设置在比所述压水机构的集水部最高水位高的位置;当所述压水部接收到外部压力时，挤压所述集水部内的废水使其从所述出水口流出，经储水箱与集水部间的水管流入储水箱内。
说明书
一种废水回收装置及系统
技术领域
本实用新型涉及废水回收领域，尤其涉及一种废水回收装置及系统。
背景技术
我国北方由于降水量少，人口密集、需水量大、水资源的利用率低等原 因，导致水资源匮乏，节约用水成为北方居民非常关注的问题。在节水方面， 人们通常能想到的是将沐浴用水、洗脸水、洗菜水等用于冲马桶，这种节水方 式能有效地利用废水，但是在实际操作中会存在一定的问题。冲马桶的水需要 储存在储水箱中，储水箱离地面有一定的距离，对于洗脸水、洗菜水等，可以 直接将其倒入马桶的储水箱中，但是对于沐浴用水，人们通常很难收集，就算 通过某种方式将其收集起来，因其量较大，如果想将其倒入储水箱中是非常困 难的，因此通常需借助抽水泵。抽水泵的使用会存在一定的缺陷，例如抽水泵 的使用增加了废水回收的成本，而且抽水泵需要电力才能正常工作，因此使用 抽水泵将废水抽到储水箱中不仅会耗费电力，而且还会存在漏电等安全问题。 本实用新型旨在提供一种结构简单、不需要抽水泵、成本低的废水回收系统。
实用新型内容
本实用新型要解决的主要技术问题是，提供一种废水回收装置及系统，解 决现有的废水回收系统因使用抽水泵而导致成本高、耗费电力及存在漏电的问 题。
为解决上述技术问题，本实用新型提供一种废水回收装置，包括压水机构 和单向进水管;压水机构包括集水部和压水部，集水部上设置有进水口和出水 口，进水口与单向进水管连接;
废水通过单向进水管经由进水口流入集水部;当压水部接收到外部压力时， 挤压集水部内的废水使其从出水口流出。

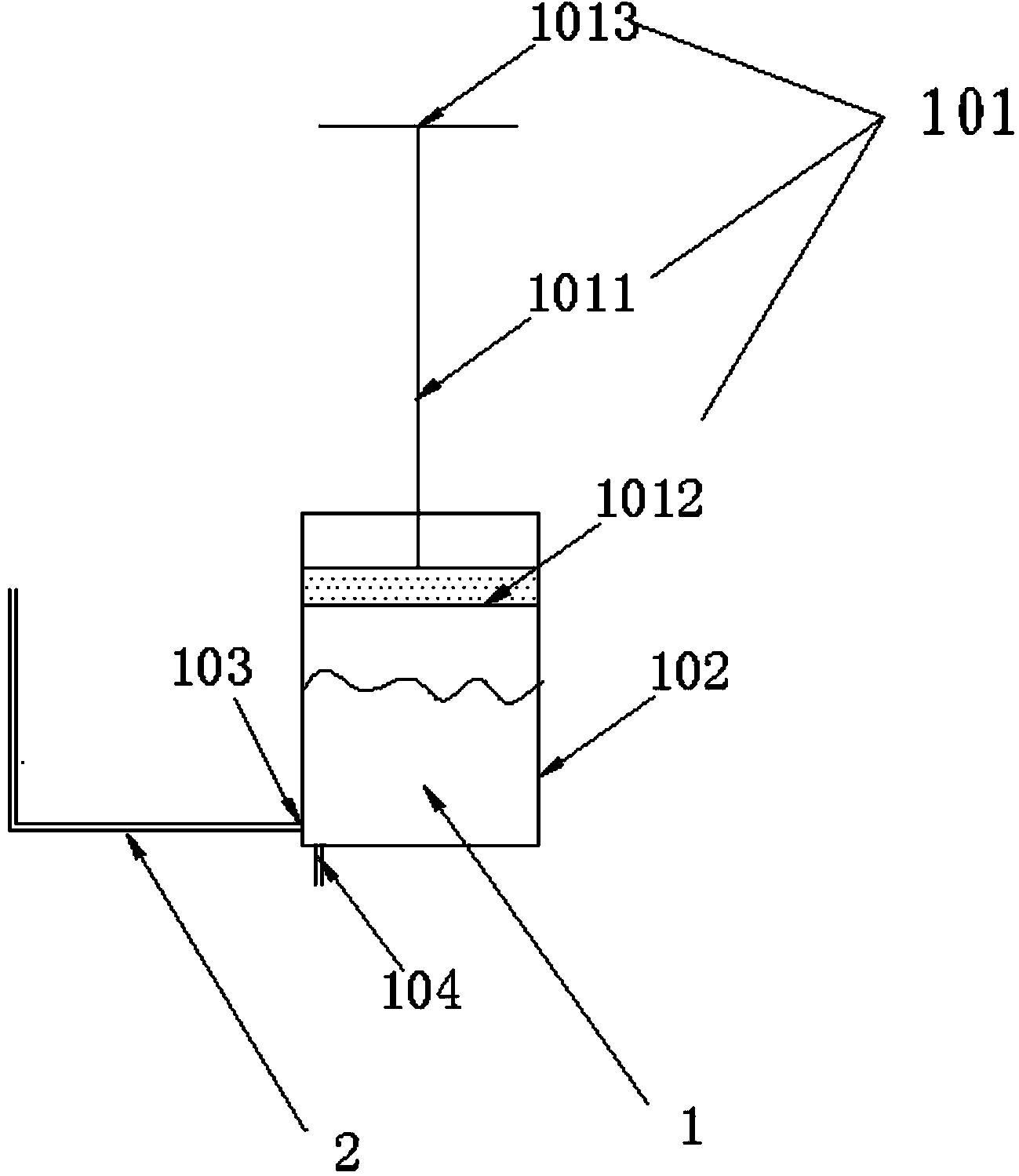

在本实用新型的一种实施例中，压水机构为箱体机构，集水部包括箱体， 压水部包括依次连接的压水板、传力杆和受力部;压水板与箱体相适配。
在本实用新型的一种实施例中，进水口和出水口设置在压水板在箱体内的 最低移动位置之下。
在本实用新型的一种实施例中，箱体的横截面的面积较优为10-10000平方 厘米。
在本实用新型的一种实施例中，压水板为浮板，浮板在水面上受到的浮力 等于自身、受力部及传力杆的重力之和;浮板在水中受到的浮力等于或大于自 身、受力部及传力杆的重力之和;
和/或废水回收装置还包括第一弹性机构，第一弹性机构连接压水板与箱体 底端;当压水板接收到外部压力时，压水板向箱体底端移动，同时使第一弹性 机构收缩，当释放外部压力时，第一弹性机构扩张，迫使压水板向远离箱体底 端的方向移动;
和/或废水回收装置还包括第二弹性机构，第二弹性机构连接受力部与第一 支撑面，第一支撑面设置在受力部的下方;当受力部接收到外部压力时，受力 部向第一支撑面移动，同时使第二弹性机构收缩，当释放外部压力时，第二弹 性机构扩张，迫使受力部向远离第一支撑面的方向移动;
和/或废水回收装置还包括第三弹性机构，第三弹性机构连接压水板与第二 支撑面，第二支撑面设置在压水板的上方;当受力部接收到外部压力时，压水 板向远离第二支撑面的方向移动，同时使第三弹性机构拉伸，当释放外部压力 时，第三弹性机构收缩，迫使压水板向第二支撑面方向移动;
在本实用新型的一种实施例中，受力部为坐板或踏板;当受力部为坐板时， 废水回收装置还包括限位部，限位部设置在受力部的最高移动位置之下;当受 力部向下移动到限位部的位置时，限位部支撑受力部，并限制受力部继续向下 移动。
在本实用新型的一种实施例中，单向进水管包括水管主体和逆压止回地漏， 水管主体的一端与逆压止回地漏连接，另一端与箱体的进水口连接。
在本实用新型的一种实施例中，逆压止回地漏包括泄水管、堵头和限定部; 堵头的上部的外径比泄水管的内径小，堵头的下部的外径比泄水管的内径大， 堵头的上部放置在泄水管内;废水流入泄水管，在重力的作用下冲开堵头，限 定部限制堵头的上部不会因水流冲击完全从泄水管内移出，废水通过堵头与泄 水管之间的空隙向下游流走;当下游的废水向上流时，会从堵头底端给堵头施 加压力，堵头将在水压的作用下上升，堵住泄水管。
在本实用新型的一种实施例中，还包括集水池，集水池上设置有进水口和 出水口，进水口的位置高于出水口，集水池的出水口高于集水部的进水口，单 向进水管的一端与集水池的出水口连接，另一端与集水部的进水口连接;废水 从集水池的进水口流入集水池内，再从集水池的出水口经单向进水管流入集水 部内。
本实用新型还提供了一种废水回收系统，包括上述的废水回收装置，以及 储水箱，储水箱上设置有进水口和出水口，进水口的位置高于出水口，储水箱 的进水口与集水部的出水口通过水管连接;储水箱的进水口设置在比压水机构 的集水部最高水位高的位置;当受力部接收到外部压力时，挤压集水部内的废 水使其从出水口流出，经储水箱与集水部间的水管流入储水箱内。
本实用新型的有益效果是：
本实用新型提供了一种废水回收装置及系统，该废水回收装置包括压水机 构和单向进水管;压水机构包括集水部和压水部，集水部上设置有进水口和出 水口，进水口与单向进水管连接;废水通过单向进水管经由进水口流入集水部 内部;当压水部接收到外部压力时，挤压集水部内的废水使其从出水口流出。 本实用新型提供的废水回收装置通过单向进水管将废水收集到集水部中，采用 接收外部压力的方式将集水部内的水从出水口压出，如果为出水口连接一个水 管，就可以将水流压向高于集水部的位置，可见本实用新型提供的废水回收装 置不需要借助抽水泵就可以实现将收集到的废水存储在比集水部高的位置，从 而方便对废水的利用。因本实用新型提供的废水回收装置不需要抽水泵，所以 节约了成本，也不会耗费电力，不会存在漏电的问题。
本实用新型提供的废水回收系统，包括上述废水回收装置，以及储水箱。 储水箱上设置有进水口和出水口，储水箱的进水口与集水部的出水口通过水管 连接;储水箱的进水口设置在比集水部最高水位高的位置;当受力部接收到外 部压力时，挤压集水部内的废水使其从出水口流出，经储水箱与集水部间的水 管流入储水箱内。该系统中的储水箱的进水口与集水部的出水口通过水管连接， 因此可通过废水回收装置将废水收集到储水箱中，储水箱中的水可以用于打扫， 也可以用于冲厕所。可见，本实用新型中的废水回收系统结构简单，而且不需 要借助抽水泵就可以实现废水利用的功能，降低了成本，也不会耗费电力，不 会存在漏电的问题。
