申请日2014.07.30
公开(公告)日2014.11.26
IPC分类号C02F3/08
摘要
本实用新型公开了一种用于污水处理的生物转盘设备，包括污水池及设置在污水池内的转盘，所述转盘包括盘体及横穿于盘体中心的轴芯，及均布于盘体外圆面上的多个转盘片，转盘通过固定在轴芯两端的轴承活动安装在污水池的两侧壁之间，转盘的下部浸在污水池的污水中，其上部位于污水池上方空气中，在污水池中还设有一供水泵，供水泵连接有出水管，出水管的另一端延伸至转盘的右上方;该生物转盘设备在盘体外圆上设置了多片转盘，大大的增加了生物膜的覆盖面积，并且采用水流驱动转盘转动，不仅有效地降低了耗电量，还可有效地增加溶氧效果，具有结构合理，污水处理效果好，经济节能等优点。
权利要求书

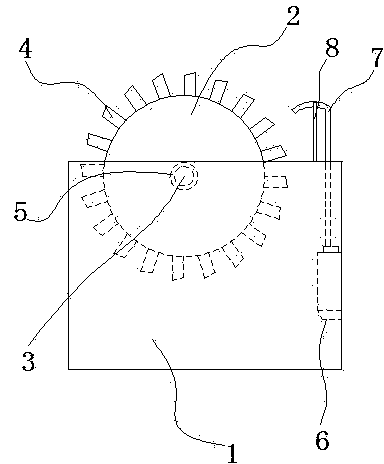

1.一种用于污水处理的生物转盘设备，包括污水池(1)及设置在污水池(1)内的转盘，其特征在于：所述转盘包括盘体(2)及横穿于盘体(2)中心的轴芯(3)，及均布于盘体(2)外圆面上的多个转盘片(4)，转盘通过固定在轴芯(3)两端的轴承(5)活动安装在污水池(1)的两侧壁之间，转盘的下部浸在污水池(1)的污水中，其上部位于污水池(1)上方空气中，在污水池(1)中还设有一供水泵(6)，供水泵(6)连接有出水管(7)，出水管(7)的另一端延伸至转盘的右上方。
2.根据权利要求1所述的用于污水处理的生物转盘设备，其特征在于：所述污水池(1)顶部还设有用于固定出水管(7)的固定架(8)。
3.根据权利要求1所述的用于污水处理的生物转盘设备，其特征在于：所述转盘片(4)为平面式盘片或V字形盘片。
4.根据权利要求1-3任意一项所述的用于污水处理的生物转盘设备，其特征在于：所述转盘设置有两个或两个以上，各转盘通过轴芯(3)串联在污水池(1)内，且出水管(7)连接有多根与各转盘相对应的出水支管。
5.根据权利要求1所述的用于污水处理的生物转盘设备，其特征在于：所述出水管(7)由钢管所制。
说明书
一种用于污水处理的生物转盘设备
技术领域
本实用新型涉及一种用于污水处理的生物转盘设备，属于污水处理领域。
背景技术
生物转盘工艺是生物膜法污水生物处理技术的一种，是污水灌溉和土地处理的人工强化，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥生物膜。污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。传统的生物转盘主要是由一个安装在污水池内的圆形转盘及驱动设备所构成，驱动设备设置曝气机构或驱动电机，这样的设备普遍存在着生物膜覆盖面积小，溶氧效果差和耗电量大等问题。
实用新型内容
为解决上述问题，本实用新型提出了一种结构合理，生物膜覆盖面积大，溶氧效果好且耗电量低的用于污水处理的生物转盘设备。
本实用新型所采用的技术方案是：用于污水处理的生物转盘设备，包括污水池及设置在污水池内的转盘，所述转盘包括盘体及横穿于盘体中心的轴芯，及均布于盘体外圆面上的多个转盘片，转盘通过固定在轴芯两端的轴承活动安装在污水池的两侧壁之间，转盘的下部浸在污水池的污水中，其上部位于污水池上方空气中，在污水池中还设有一供水泵，供水泵连接有出水管，出水管的另一端延伸至转盘的右上方。
进一步地，所述污水池顶部还设有用于固定出水管的固定架。
作为优选，所述转盘片为V字形盘片。
进一步地，所述转盘设置有两个或两个以上，各转盘通过轴芯串联在污水池内，且出水管连接有多根与各转盘相对应的出水支管。
进一步地，所述出水管由钢管所制。
本实用新型与现有技术相比较，其具有以下有益效果：
本实用新型的用于污水处理的生物转盘设备在盘体外圆上设置了多片转盘，大大的增加了生物膜的覆盖面积，并且采用水流驱动转盘转动，不仅有效地降低了耗电量，还可有效地增加溶氧效果，具有结构合理，污水处理效果好，经济节能等优点。
