申请日2014.07.30
公开(公告)日2014.10.22
IPC分类号C02F11/12
摘要
本发明涉及一种小型压旋式污泥干化机，壳体的上端设有进料口和进泥口，壳体内从上至下依次设有第一辊压混料机和第二辊压混料机、第一压片机、整流桶、活门开闭机、第二压片机，所述第一辊压混料机和第二辊压混料机并排设置在进料口和进泥口的下方，且以相反的方向转动;搅拌机设在整流桶内，活门设在整流桶底部，通过活门开闭机控制活门的伸缩进而控制整流桶底部的开口开启或关闭;第一、第二压片机上分别设有滤布;所述皮带传送机设在壳体的底部，皮带传送机的一端伸出壳体外。该污泥干化机有效解决了解决脱水污泥含水率过高的问题，能够使污泥得到快速干化，使污泥的含水率降低至50~55%，便于后续运输和处置，从而使干化污泥得到综合利用，为环境保护以及促进社会经济可持续发展发挥积极的作用。
权利要求书
1.小型压旋式污泥干化机，包括壳体、第一辊压混料机、第二辊压混料机、第一压片机、整流桶、搅拌机、活门开闭机、第二压片机、皮带传送机，其特征是所述壳体的上端设有进料口和进泥口，壳体内从上至下依次设有第一辊压混料机和第二辊压混料机、第一压片机、整流桶、活门开闭机、第二压片机，所述第一辊压混料机和第二辊压混料机位于进料口和进泥口的下方，第一辊压混料机与第二辊压混料机并排设置，且以相反的方向转动;所述第一压片机上设有第一滤布;所述搅拌机设在整流桶内，整流桶的外壁上设有保温层，所述整流桶的底部设有一个开口，安装在活门开闭机上的活门设在整流桶底部，且通过活门开闭机控制活门的伸缩进而控制整流桶底部的开口开启或关闭;活门开闭机的下方设有整流壁，第二压片机设在活门的正下方，所述第二压片机上设有第二滤布;所述皮带传送机设在壳体的底部，且位于整流壁和第二压片机的下方，皮带传送机的一端伸出壳体外。
2.根据权利要求1所述的小型压旋式污泥干化机，其特征是所述第一辊压混料机的半径为100mm，其圆周上设有6个突起的锥形齿块，每个锥形齿块的高度为37mm，所述第一辊压混料机以顺时针方向转动，转速为120转/min; 所述第二辊压混料机的半径为200mm，其圆周上设有12个突起的锥形齿块，每个锥形齿块的高度为75mm，所述第二辊压混料机以逆时针方向转动，转速为60转/min。
3.根据权利要求1所述的小型压旋式污泥干化机，其特征是所述第一辊压混料机与第二辊压混料机以相反的方向转动，转动过程中，所述第一辊压混料机圆周上的锥形齿块与第二辊压混料机圆周上的锥形齿块相互咬合，其咬合间隙为10～30mm。
4.根据权利要求1所述的小型压旋式污泥干化机，其特征是所述第一滤布和第二滤布分别设在第一辊压混料机和第二辊压混料机的条形滚轮上，所述第一滤布和第二滤布为吸水性滤布。
5.根据权利要求1所述的小型压旋式污泥干化机，其特征是所述搅拌机为高速搅拌机，搅拌机的主体轮半径为200mm，其圆周上设有12个突起的齿块，每个齿块的高度为75mm，所述搅拌机以顺时针方向转动，转速为120转/min，所述搅拌机通过控制器控制，每旋转5min，停止2min。
6.根据权利要求1～5任一项所述的小型压旋式污泥干化机，其特征是当搅拌机旋转时，设在整流桶底部的活门是关闭的，当搅拌机停止旋转时，设在整流桶底部的活门通过活门开闭机打开。
7.根据权利要求1所述的小型压旋式污泥干化机，其特征是所述进泥口投放的是脱水污泥，所述进料口投放的是干化促进剂。
8.根据权利要求7所述的小型压旋式污泥干化机，其特征是所述的干化促进剂为CaO和钙化粉土的混合物，CaO与钙化粉土的体积比为9：11。
9.根据权利要求7或8所述的小型压旋式污泥干化机，其特征是脱水污泥与干化促进剂投放的体积比为:脱水污泥：干化促进剂=80：20。
10.根据权利要求1所述的小型压旋式污泥干化机，其特征是所述的皮带传送机是由两个驱动轮和一条传送带组成，所述传送带环绕在两个驱动轮上。
说明书
小型压旋式污泥干化机
技术领域
本发明涉及一种污泥处理的设备，具体涉及一种小型压旋式污泥干化机。
背景技术
随着我国城镇化水平不断提高，污水处理设施建设得到了高速发展，据《2013-2017年中国污泥处理处置深度调研与投资战略规划分析报告》统计2010年我国城镇污水处理厂已经建有2500多座，城市污水处理能力已达到每天1.22亿吨，为实现国家的减排目标和水环境改善，做出了巨大贡献。但是污水厂的建设及运行伴随产生了大量剩余污泥，以含水率80%计，全国年污泥总产水量将很快突破3000万吨，污泥处理形势十分严峻。
由于我国污水厂在建设过程中，长期以来“重水轻泥”，我国城镇污水处理厂基本实现了污泥的初步减量化，但未实现污泥的稳定化处理。据统计，约80%污水厂建有污泥的浓缩脱水设施，达到了一定程度的减量化;约有80%的污泥未经稳定化处理，污泥中含有恶臭物质、病原体、持久性有机物等污染物从污水转移到陆地，导致污染物进一步扩散，污泥对环境产生的危害巨大，使得已经建成投运的大污水处理设施的环境减排效益大打折扣。
目前，市政污水处理厂所产生的浓缩污泥经过脱水后，含水率仍有75~85%，不利于运输以及后续处置。而国内外已有的污泥干化处理设备，一般都由复杂的机械构成，需要占用大量的场地，其运行需要较大的能量消耗。因此，污泥的最终出路是污水处理厂目前面临的一个巨大难题。
发明内容
本发明所要解决的技术问题是提供一种小型压旋式污泥干化机，有效解决了脱水污泥含水率过高的问题，能够使污水处理厂的脱水污泥得到快速干化，便于后续运输和处置。

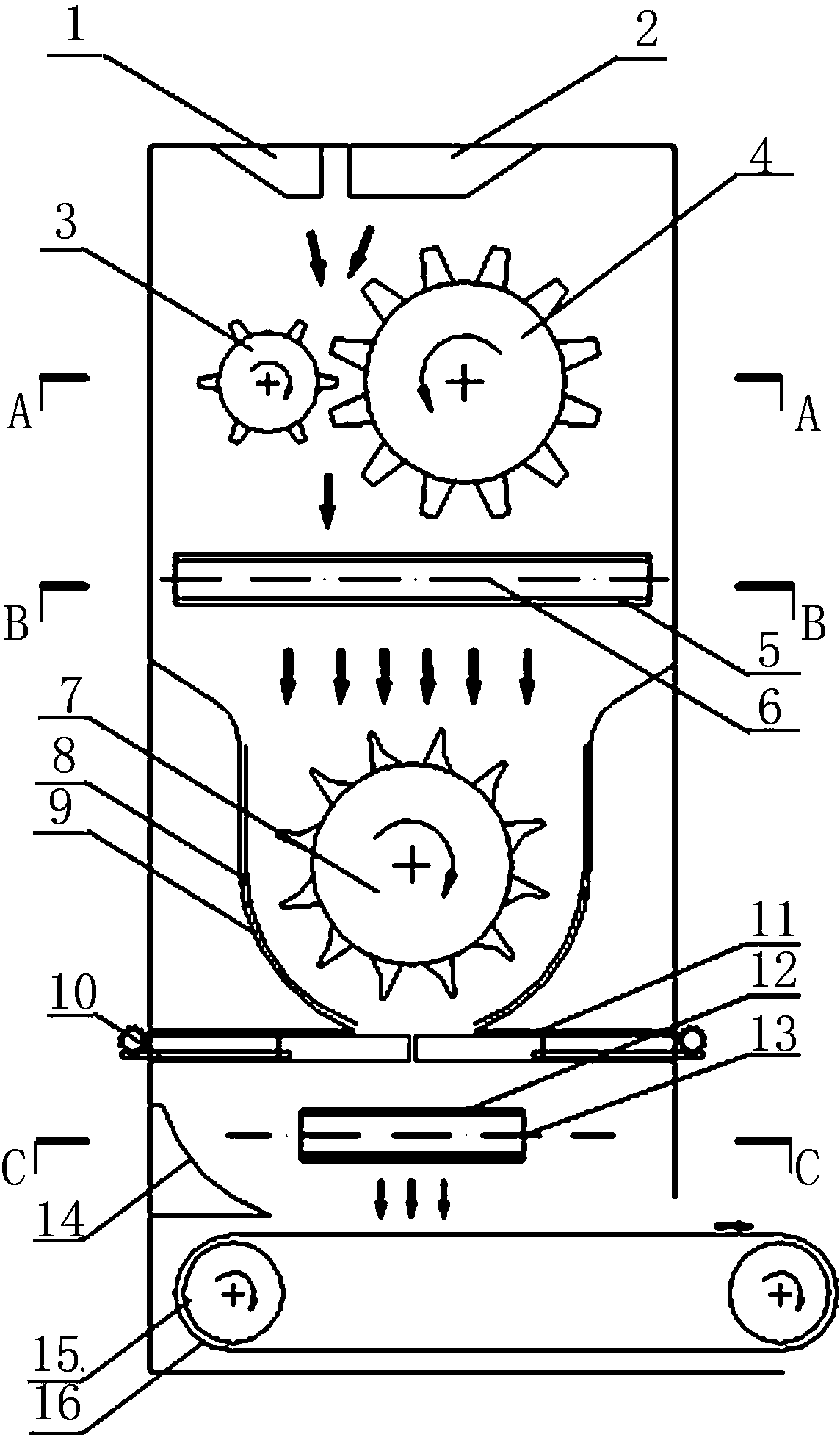

本发明的技术方案：一种小型压旋式污泥干化机，包括壳体、第一辊压混料机、第二辊压混料机、第一压片机、整流桶、搅拌机、活门开闭机、第二压片机、皮带传送机，所述壳体的上端设有进料口和进泥口，壳体内从上至下依次设有第一辊压混料机和第二辊压混料机、第一压片机、整流桶、活门开闭机、第二压片机，所述第一辊压混料机和第二辊压混料机位于进料口和进泥口的下方，第一辊压混料机与第二辊压混料机并排设置，且以相反的方向转动;所述第一压片机上设有第一滤布;所述搅拌机设在整流桶内，整流桶的外壁上设有保温层，所述整流桶的底部设有一个开口，安装在活门开闭机上的活门设在整流桶底部，且通过活门开闭机控制活门的伸缩进而控制整流桶底部的开口开启或关闭;活门开闭机的下方设有整流壁，第二压片机设在活门的正下方，所述第二压片机上设有第二滤布;所述皮带传送机设在壳体的底部，且位于整流壁和第二压片机的下方，皮带传送机的一端伸出壳体外。
所述第一辊压混料机的半径为100mm，其圆周上设有6个突起的锥形齿块，每个锥形齿块的高度为37mm，所述第一辊压混料机以顺时针方向转动，转速为120转/min; 所述第二辊压混料机的半径为200mm，其圆周上设有12个突起的锥形齿块，每个锥形齿块的高度为75mm，所述第二辊压混料机以逆时针方向转动，转速为60转/min。
所述第一辊压混料机与第二辊压混料机以相反的方向转动，转动过程中，所述第一辊压混料机圆周上的锥形齿块与第二辊压混料机圆周上的锥形齿块相互咬合，其咬合间隙为10～30mm。
所述第一滤布和第二滤布分别设在第一辊压混料机和第二辊压混料机的条形滚轮上，所述第一滤布和第二滤布为吸水性滤布。
所述搅拌机为高速搅拌机，搅拌机的主体轮半径为200mm，其圆周上设有12个突起的齿块，每个齿块的高度为75mm，所述搅拌机以顺时针方向转动，转速为120转/min，所述搅拌机通过控制器控制，每旋转5min，停止2min。
当搅拌机旋转时，设在整流桶底部的活门是关闭的，当搅拌机停止旋转时，设在整流桶底部的活门通过活门开闭机打开。
所述进泥口投放的是脱水污泥，所述进料口投放的是干化促进剂。
所述的干化促进剂为CaO和钙化粉土的混合物，CaO与钙化粉土的体积比为9：11。
所述脱水污泥与干化促进剂投放的体积比为:脱水污泥：干化促进剂=80：20。
所述的皮带传送机是由两个驱动轮和一条传送带组成，所述传送带环绕在两个驱动轮上。
本发明与现有技术相比具有以下有益效果：本发明结构简单，占地面积小，能量消耗较少，降低了污泥的处理成本，且有效解决了解决脱水污泥含水率过高的问题，通过对污泥的三次挤压及吸水，使脱水污泥得到快速干化，使污泥的含水率降低至50~55%，便于后续运输和处置，从而使干化污泥得到综合利用，为环境保护以及促进社会经济可持续发展发挥积极的作用。
