申请日2014.07.30
公开(公告)日2014.12.10
IPC分类号C07C57/15; C02F9/10
摘要
本实用新型涉及一种苯酐酸水处理系统，包括氧化反应器，氧化反应器、部冷器、热熔箱和尾气吸收塔依次连接，尾气吸收塔上的苯酐酸水出口与结晶塔连接，结晶塔与过滤机连接，过滤机与酸水蒸发器连接，酸水蒸发器与冷凝器连接，冷凝器与尾气吸收塔的酸水进口连接。本实用新型能实现苯酐酸水综合利用，彻底解决了苯酐酸水对环境的压力，减轻了污水处理厂的COD负荷，达到无废水排放。使有价值物料得到回收利用，实现了废物资源化，达到环境效益和经济效益的双赢。
权利要求书

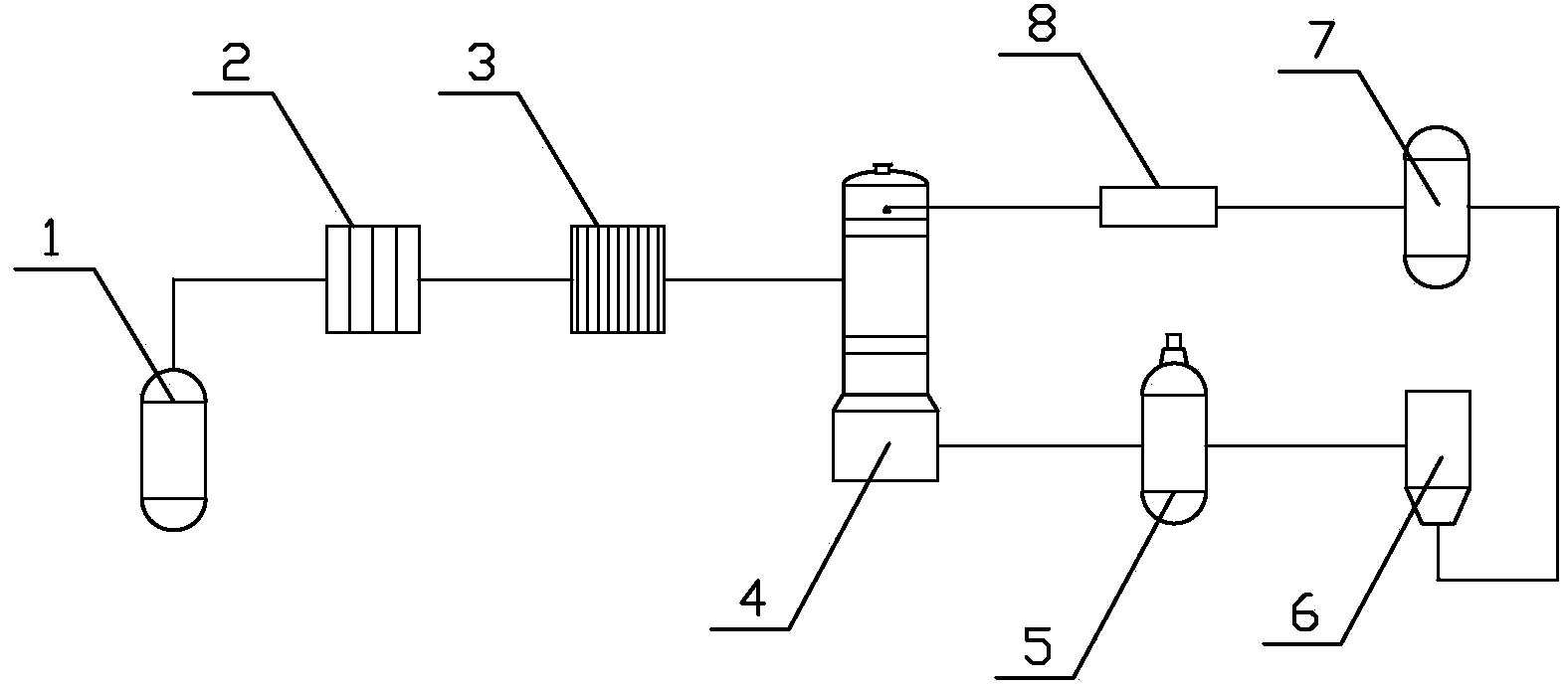

1.一种苯酐酸水处理系统，包括氧化反应器(1)，其特征在于，氧化反应器(1)、部冷 器(2)、热熔箱(3)和尾气吸收塔(4)依次连接，尾气吸收塔(4)上的苯酐酸水出口与结 晶塔(5)连接，结晶塔(5)与过滤机(6)连接，过滤机(6)与酸水蒸发器(7)连接，酸 水蒸发器(7)与冷凝器(8)连接，冷凝器(8)与尾气吸收塔(4)的酸水进口连接。
2.根据权利要求1所述的苯酐酸水处理系统，其特征在于，过滤机(6)底部设置出料 口。
3.根据权利要求1所述的苯酐酸水处理系统，其特征在于，各个部件之间通过管路连接， 各个管路上均设置阀门。
说明书
苯酐酸水处理系统
技术领域
本实用新型涉及一种苯酐酸水处理系统。
背景技术
苯酐作为一种基础化工原料，广泛用于增塑剂、不饱和树脂、醇酸树脂的合成，用于油 漆、医药品制造等行业，还是一种重要的染料中间体。
目前生产苯酐的工艺主要是以邻二甲苯为原料的邻法，该法排放的反应尾气中含有部分 顺酸等有机物，现在通过吸收液吸收其中的顺酸等有机物，使尾气达标排放。吸收液再用于 制取富马酸之后形成母液水，母液水排到污水处理厂去生化处理达标后排放。由于母液水中 仍然含有未结晶出的富马酸，其COD浓度高达100000mg/l左右，致使污水处理COD总量增 加，处理成本升高。
实用新型内容
本实用新型的目的是提供一种方案能实现苯酐酸水综合利用，使有价值物料得到回收利 用，彻底解决了苯酐酸水对环境的压力，减轻了污水处理厂的COD负荷，实现了废物资源化， 实现苯酐酸水零排放。
本实用新型所述的苯酐酸水处理系统，包括氧化反应器，氧化反应器、部冷器、热熔箱 和尾气吸收塔依次连接，尾气吸收塔上的苯酐酸水出口与结晶塔连接，结晶塔与过滤机连接， 过滤机与酸水蒸发器连接，酸水蒸发器与冷凝器连接，冷凝器与尾气吸收塔的酸水进口连接。
过滤机底部设置出料口。
各个部件之间通过管路连接，各个管路上均设置阀门。
本系统中增加酸水蒸发器与冷凝器回收循环利用酸水，各个部件之间通过管路连接，各 个管路上均设置阀门。
苯酐尾气吸收产生的苯酐酸水，首先送到富马酸回收车间转化其中的顺酐提取富马酸， 产生的母液水进一步冷却结晶富马酸，从热熔箱分离出来的生产尾气经过尾气吸收塔吸收其 中的顺酸产生的苯酐酸水不再进入污水处理厂，而是进入结晶塔先使顺酸异构为富马酸进而 冷却结晶，再经过过滤机得到富马酸产品，滤出液送到酸水蒸发器蒸发，蒸出相经冷凝器冷 却为淡酸水再返回到尾气吸收塔循环使用，酸水蒸发器排出的浓缩液回到结晶塔再结晶。
各个部件之间通过管路连接，各个管路上均设置阀门。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型能实现苯酐酸水综合利用，彻底解决了苯酐酸水对环境的压力，减轻了污水 处理厂的COD负荷，达到无废水排放。使有价值物料得到回收利用，实现了废物资源化，达 到环境效益和经济效益的双赢。
