申请日2014.07.30
公开(公告)日2015.01.14
IPC分类号G05D23/20
摘要
本实用新型公开了基于PLC的污水温度调节系统，属于污水处理设备领域，主要解决目前传统污水处理过程中溶氧环节中主要靠人力操作粗放式的方法存在浪费电能和影响工艺改善的问题，鼓风机以污水处理池中心为中心轴环形均匀分布六组，鼓风机通过地脚螺栓固定在污水处理池边沿，导气管另一端伸至污水处理池内部，流体温度传感器通过电缆与计算机实现连接，控制板和仪表盘通过电缆与计算机实现连接，鼓风机中电动机部分为伺服电动机，鼓风机中的伺服电动机通过电缆与计算机实现连接，所述计算机内部含有流体温度传感器信号分析模块。本实用新型更加智能化的实现了污水处理过程中温度的调节，使得污水处理过程中药剂更好的发挥效力同时实现了节能。
权利要求书
1.基于PLC的污水温度调节系统，结构包括：鼓风机(1)、导气管(2)、流体温度传感器(3)、计算机(4)、控制板(5)、仪表盘(6)、电缆(7);其特征是：鼓风机(1)以污水处理池中心为中心轴环形均匀分布六组，鼓风机(1)通过地脚螺栓固定在污水处理池边沿，导气管(2)另一端伸至污水处理池内部，流体温度传感(3)器通过电缆(7)与计算机(4)实现连接，控制板(5)和仪表盘(6)通过螺钉固定在污水处理池边沿，控制板(5)和仪表盘(6)通过电缆(7)与计算机(4)实现连接，鼓风机(1)中电动机部分为伺服电动机，鼓风机(1)中的伺服电动机通过电缆(7)与计算机(4)实现连接，所述计算机(4)内部含有温度传感器(3)信号分析模块。
2.根据权利要求1所述的基于PLC的污水温度调节系统，其特征是：电缆(7)为双信号通道电缆，其中一个信号通道与鼓风机(1)中的伺服电动机信号传输配套，另一个信号通道与流体温度传感器(3)信号传输配套。
3.根据权利要求1所述的基于PLC的污水温度调节系统，其特征是：导气管(2)为聚氯乙烯通过注塑工艺制成，导气管(2)一端与鼓风机(1)出口通过焊接方式实现相连。
4.根据权利要求1所述的基于PLC的污水温度调节系统，其特征是：导气管(2)末端端口距离污水处理池池底高度为池深的三分之一。
5.根据权利要求1所述的基于PLC的污水温度调节系统，其特征是：流体温度传感器(3)环状分布于污水处理池池底，流体温度传感器(3)距离污水处理池池底高度为池深的三分之二。
6.根据权利要求1所述的基于PLC的污水温度调节系统，其特征是：控制板(5)上设有总电源急停按键。
说明书
基于PLC的污水温度调节系统
技术领域
本实用新型涉及基于PLC的污水温度调节系统，属于污水处理设备领域。
背景技术
污水处理即为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。2013年城市生活污水排放已是中国城市水的主要污染源城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。随着科技的发展，污水的直接利用已成为可能，使用污水源热泵系统对城市原生污水进行利用。所谓原生污水就城市直接排放未经处理的生活或者是工业废水，现阶段的利用方法是原生污水直接进入污水源热泵系统进行换热，在消耗少量电力的情况下为城市建筑物室内制冷供暖。污水再利用有几个技术难点需要克服：堵塞，腐蚀，换热效率。污水源热泵系统是有污水换热器和污水源热泵两部分构成。城市原生污水直接进入污水换热器进行换热后，换取的热量由污水源热泵内部的热泵做功传递到室内。对城市原生污水再利用，优点是：节能环保，无污染。
污水处理按照其作用可分为物理法、生物法和化学法三种。物理法：主要利用物理作用分离污水中的非溶解性物质，在处理过程中不改变化学性质。常用的有重力分离、离心分离、反渗透、气浮等。物理法处理构筑物较简单、经济，用于村镇水体容量大、自净能力强、污水处理程度要求不高的情况。生物法：利用微生物的新陈代谢功能，将污水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，使污水得到净化。常用的有活性污泥法和生物膜法。生物法处理程度比物理法要高。化学法：是利用化学反应作用来处理或回收污水的溶解物质或胶体物质的方法，多用于工业废水。常用的有混凝法、中和法、氧化还原法、离子交换法等。化学处理法处理效果好、费用高，多用作生化处理后的出水，作进一步的处理，提高出水水质。
在小型污水处理厂，现在的污水温度基本是采用经验值控制法，根据操作人员的经验来控制鼓风机的风量，一般是采取增加或者减少鼓风机数量达到调节污水温度的目的。上述的控制方式过于粗放，目前该方式的现状是大多数工厂都是耗电量过高，这样不仅看浪费电能而且也不利于工艺改善。
发明内容
本实用新型针对目前传统污水处理过程中温度调节环节中主要靠人力操作粗放式的方法存在浪费电能和影响工艺改善的问题，设计了基于PLC的污水温度调节系统。
本实用新型解决其技术问题所采取的技术方案是：

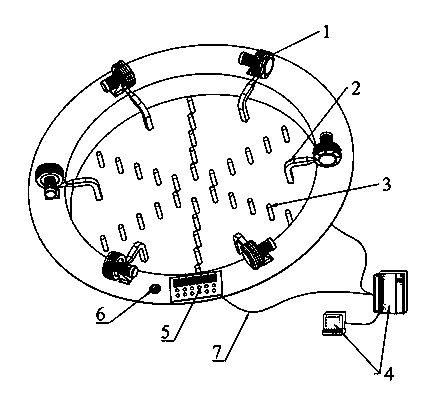

该基于PLC的污水温度调节系统，其结构包括：鼓风机、导气管、流体温度传感器、计算机、控制板、仪表盘、电缆;鼓风机以污水处理池中心为中心轴环形均匀分布六组，鼓风机通过地脚螺栓固定在污水处理池边沿，导气管另一端伸至污水处理池内部，流体温度传感器通过电缆与计算机实现连接，控制板和仪表盘通过螺钉固定在污水处理池边沿，控制板和仪表盘通过电缆与计算机实现连接，鼓风机中电动机部分为伺服电动机，鼓风机中的伺服电动机通过电缆与计算机实现连接，所述计算机内部含有流体温度传感器信号分析模块。
所述电缆为双信号通道电缆，其中一个信号通道与鼓风机中的伺服电动机信号传输配套，另一个信号通道与流体温度传感器信号传输配套。
所述导气管为聚氯乙烯通过注塑工艺制成，导气管一端与鼓风机出口通过焊接方式实现相连。
所述导气管末端端口距离污水处理池池底高度为池深的三分之一。
所述流体温度传感器环状分布于污水处理池池底，流体温度传感器距离污水处理池池底高度为池深的三分之二。
所述控制板上设有总电源急停按键。
本实用新型有如下优点：
1.本实用新型更加智能化的实现了污水处理过程中的温度调节，使得污水处理过程中药剂更好的发挥效力，而且由于鼓风机频率的只能调节加少了电耗。
2.元器件价格低廉，结构原理简单制作成本低，应用性广。
