申请日2014.07.30
公开(公告)日2014.12.31
IPC分类号H02S10/20; C02F9/14
摘要
本实用新型属于废水处理技术领域内，提供了一种太阳能MBR膜废水处理设备，包括一太阳能控制间、一兼氧池、与一兼氧池底部连通的一好氧池、一膜池和一设备间，废水经过以上设备的处理、过滤可以大量地降低cod与氨氮，对于脱色有部分帮助，同时太阳能控制间可以通过电控柜向鼓风机和自吸泵供电，实现节能目的。本实用新型提供的处理设备工艺流程简短，管理运行方便，成本低，实现了泥水分离的效果，保证了出水水质的稳定。
权利要求书

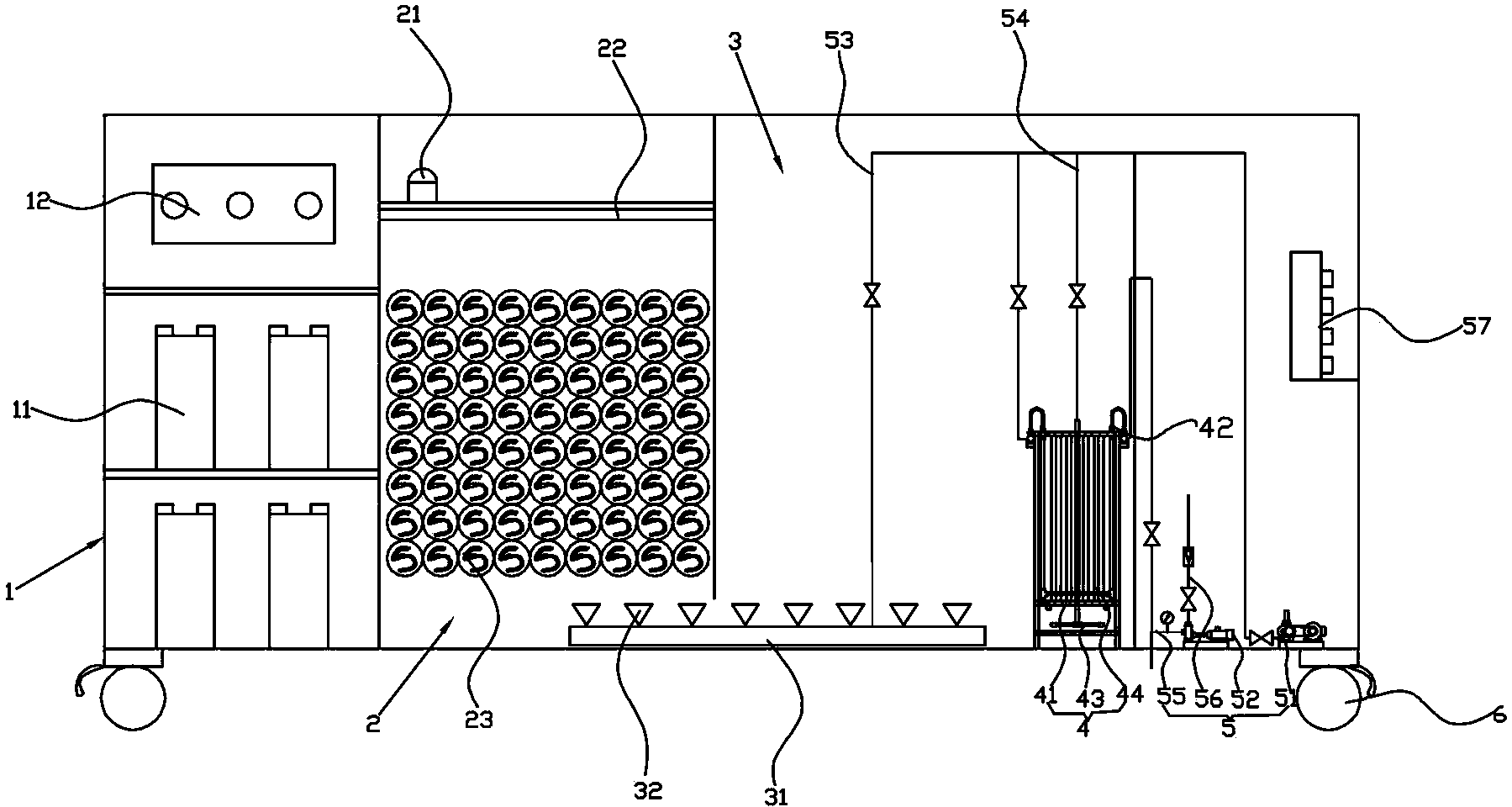

1. 一种太阳能MBR膜废水处理设备，其特征在于，包括一太阳能控制间、一兼氧池、一好氧池、一膜池和一设备间，
所述太阳能控制间内设有蓄电池和稳压器，所述蓄电池与若干设于所述太阳能控制间之外的太阳能电池板连接;
所述兼氧池上端设有进水口，所述进水口处设有位于所述兼氧池内的若干细格栅，所述兼氧池内部设有弹性填料，所述兼氧池底端与所述好氧池底端相通;
所述好氧池底部设有第一曝气管，各所述第一曝气管上分别开设多个有依次间隔的曝气孔;
所述膜池内设有一膜过滤装置，所述膜过滤装置由若干横向和纵向设置且相互连通的集水管以及若干竖直设置的中空纤维帘式膜组件构成，各所述集水管相互连接构成用于固定各所述中空纤维帘式膜组件的方形集水框架，各所述中空纤维帘式膜组件的上下两端分别连接所述集水框架的上下两端相互对应的横向设置的所述集水管，所述集水框架上开设有出水口;所述膜池内部底端还设有至少一第二曝气管，各所述第二曝气管上分别开设有若干第二曝气孔;各所述中空纤维帘式膜组件分别由若干间隔设置的中空纤维膜丝组成，各所述中空纤维膜丝外圆周上布满有用于过滤废水的微孔;
所述设备间内设有一分别用于对所述好氧池和所述膜池内的废水进行鼓风曝气的鼓风机、一用于将所述膜池内经所述中空纤维膜丝过滤的水外排的自吸泵，所述鼓风机分别通过一第一排气管和一第二排气管与所述第一曝气管和所述第二曝气管连通，所述自吸泵的输入口连接有一吸水管，所述吸水管的另一端与所述集水框架上的出水口连通，所述自吸泵的输出口连接有一排水管，所述设备间内设有电控柜，所述电控柜分别与所述蓄电池、鼓风机和自吸泵电连接。
2. 根据权利要求1所述的太阳能MBR膜废水处理设备，其特征在于，所述弹性填料为聚烯烃。
3. 根据权利要求1所述的太阳能MBR膜废水处理设备，其特征在于，所述太阳能MBR膜废水处理设备的底部两端分别设有万向轮。
说明书
太阳能MBR膜废水处理设备
技术领域
本实用新型属于废水处理技术领域，尤其涉及一种太阳能MBR膜废水处理设备。
背景技术
目前，现有的MBR膜废水处理设备在处理生活废水时，cod和氨氮较高，处理废水不达标，对环境造成污染。同时，现有的MBR膜废水处理设备在处理生活废水时，没有达到节能的效果，设备工艺流程复杂，成本较高，水质不稳定。另外，集成化系统的移动和安装给废水处理和日常维护造成不便。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种工艺流程简单、成本较低、水质稳定、节能的太阳能MBR膜废水处理设备。
本实用新型是这样实现的，一种太阳能MBR膜废水处理设备，包括一太阳能控制间、一兼氧池、一好氧池、一膜池和一设备间，
所述太阳能控制间内设有蓄电池和稳压器，所述蓄电池与若干设于所述太阳能控制间之外的太阳能电池板连接;
所述兼氧池上端设有进水口，所述进水口处设有位于所述兼氧池内的若干细格栅，所述兼氧池内部设有挂膜填料，所述兼氧池底端与所述好氧池底端相通;
所述好氧池底部设有第一曝气管，各所述第一曝气管上分别开设多个有依次间隔的曝气孔;
所述膜池内设有一膜过滤装置，所述膜过滤装置由若干横向和纵向设置且相互连通的集水管以及若干竖直设置的中空纤维帘式膜组件构成，各所述集水管相互连接构成用于固定各所述中空纤维帘式膜组件的方形集水框架，各所述中空纤维帘式膜组件的上下两端分别连接所述集水框架的上下两端相互对应的横向设置的所述集水管，所述集水框架上开设有出水口;所述膜池内部底端还设有至少一第二曝气管，各所述第二曝气管上分别开设有若干第二曝气孔;各所述中空纤维帘式膜组件分别由若干间隔设置的中空纤维膜丝组成，各所述中空纤维膜丝外圆周上布满有用于过滤废水的微孔;
所述设备间内设有一分别用于对所述好氧池和所述膜池内的废水进行鼓风曝气的鼓风机、一用于将所述膜池内经所述中空纤维膜丝过滤的水外排的自吸泵，所述鼓风机分别通过一第一排气管和一第二排气管与所述第一曝气管和所述第二曝气管连通，所述自吸泵的输入口连接有一吸水管，所述吸水管的另一端与所述集水框架上的出水口连通，所述自吸泵的输出口连接有一排水管，所述设备间内设有电控柜，所述电控柜分别与所述蓄电池、鼓风机和自吸泵电连接。
具体地，所述弹性填料为聚烯烃。
进一步地，所述太阳能MBR膜废水处理设备底端有两个万向轮。
本实用新型提供的太阳能MBR膜废水处理设备，废水经过太阳能控制间、兼氧池、好氧池、膜池和设备间的处理、过滤，可以大量地降低cod与氨氮，对于脱色也有部分帮助。同时，太阳能控制间的太阳能电池板将太阳能转化为电能并储存到蓄电池内，然后通过设备间的电控柜向鼓风机和自吸泵供电，实现节能目的。本实用新型提供的处理设备工艺流程简短，管理运行方便，成本低，实现了泥水分离的效果，保证了出水水质的稳定，达到废水排放标准，避免了对环境产生污染，适合大范围推广使用。
