申请日2014.08.22
公开(公告)日2014.12.17
IPC分类号C02F9/08
摘要
本发明属于生活污水处理领域，尤其涉及一种臭氧氧化废水深度处理装置，包括预处理设备、增压泵、液体流量计、废水储蓄罐一、臭氧发生器、气体流量计、气液混合器、催化反应塔和废水储蓄罐二，预处理设备、增压泵、废水储蓄罐一和液体流量计依次连接，臭氧发生器和气体流量计连接，气液混合器设置有液体入口、气体入口和混合液出口，液体流量计与气液混合器的液体入口连接，气体流量计与气液混合器的液体入口连接，气液混合器的混合液出口与催化反应塔连接，催化反应塔连接、光催化反应器和废水储蓄罐二依次连接。本发明的有益效果：工艺流程简单，操作简单，有效提高废水利用率，节能省水，实现清洁生产，废水循环回用，充分降低成本。
权利要求书
1.一种臭氧氧化废水深度处理装置，其特征在于包括预处理设备、增压泵、废水储 蓄罐一、液体流量计、臭氧发生器、气体流量计、气液混合器、催化反应塔、光催化降 解反应器、和废水储蓄罐二，所述预处理设备、所述增压泵、所述废水储蓄罐一和所述 液体流量计依次连接，所述臭氧发生器和所述气体流量计连接，所述气液混合器设置有 液体入口、气体入口和混合液出口，所述液体流量计与所述气液混合器的所述液体入口 连接，所述气体流量计与所述气液混合器的所述液体入口连接，所述气液混合器的所述 混合液出口与所述催化反应塔连接，所述催化反应塔、所述光催化降解反应器和所述废 水储蓄罐二依次连接，所述光催化降解反应器包括外壁、负载有纳米二氧化钛的玻璃纤 维网、石英管和紫外光灯，所述负载有纳米二氧化钛的玻璃纤维网固定在所述外壁内侧， 所述石英管设置在所述外壁内，所述紫外光灯设置在所述石英管内。
2.根据权利要求1所述的一种臭氧氧化废水深度处理装置，其特征在于所述预处理 设备为活性炭过滤器或旋流微孔过滤器。
3.根据权利要求1所述的一种臭氧氧化废水深度处理装置，其特征在于所述催化反 应塔内设置有负载有催化剂的拉西环。
说明书
一种臭氧氧化废水深度处理装置
技术领域
本发明属于生活污水处理领域，尤其涉及一种臭氧氧化废水深度处理装置。
背景技术
随着工业的发展，人类生活和生产中产生了大量的污染水，早已超过了自然的净化 能力，这些物质在自然中腐败变质，细菌病毒快速繁殖，成为疾病传染的源头。生活和 部分工业污水、医院废水中含有大量的病毒、细菌，人类直接作为饮用水源的各大淡水 体系均有微生物的存在，威胁着人类的生存，灭菌消毒技术是人们生活所必需。近年来， 在饱尝了环境污染的苦果后，人类又在环境保护和治理污染、在杀菌消毒技术等方面做 出了巨大努力并取得成功。
在印染加工中,印染厂的染色工艺无论是轧染还是浸染,染色后的水洗都是不可缺少 的步骤。且水洗流程较长,一般要经过6道洗涤,用水量很大,在印染废水中洗涤废水所占 比例最大。而洗涤废水的色度一般较低,有机物含量少,CODcr值比较低,属于低浓度印染 废水。如果能对这部分低浓度废水进行在线处理回用,则可以大幅度降低染整加工中的用 水量,是染整“清洁生产”的有效途径。另外,由于染料本身的水溶性,传统废水处理中的 凝聚、沉降、吸附等方法,不能使这些废水完全脱色。同时因为传统方法具有废水处理和 回用周期长、费用高、有二次污染等缺点,所以印染废水不能得到很好的处理回用。
发明内容
为要解决的上述问题，本发明提供一种臭氧氧化废水深度处理装置。

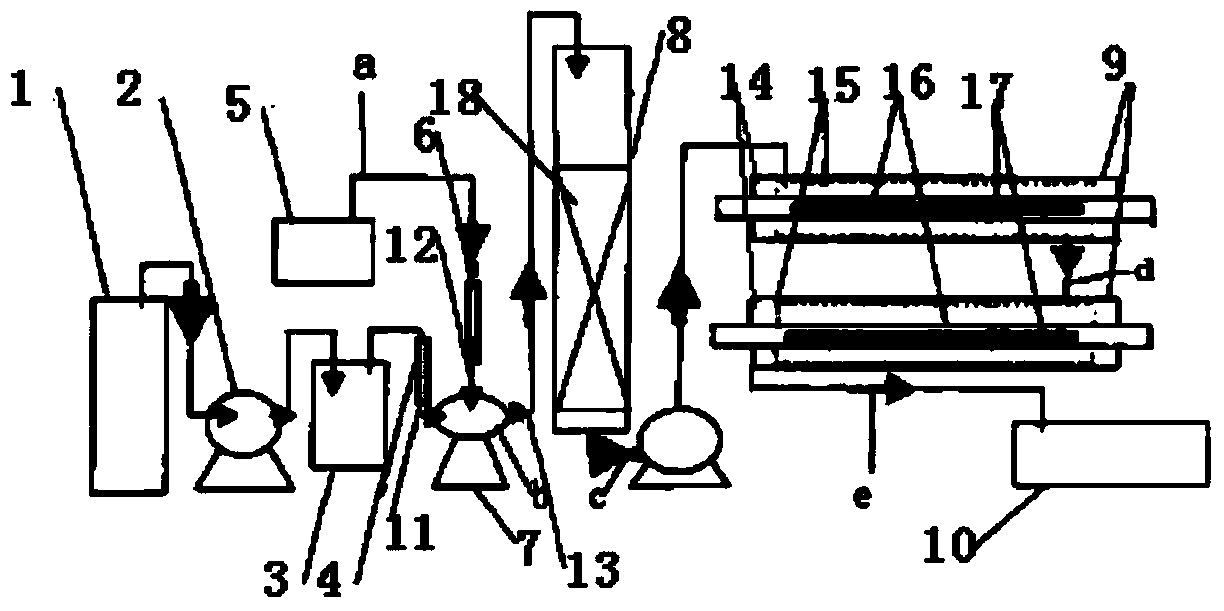

本发明的技术方案：一种臭氧氧化废水深度处理装置，包括预处理设备、增压泵、 废水储蓄罐一、液体流量计、臭氧发生器、气体流量计、气液混合器、催化反应塔、光 催化降解反应器和废水储蓄罐二，所述预处理设备、所述增压泵、所述废水储蓄罐一和 所述液体流量计依次连接，所述臭氧发生器和所述气体流量计连接，所述气液混合器设 置有液体入口、气体入口和混合液出口，所述液体流量计与所述气液混合器的所述液体 入口连接，所述气体流量计与所述气液混合器的所述液体入口连接，所述气液混合器的 所述混合液出口与所述催化反应塔连接，所述催化反应塔、所述光催化反应器和所述废 水储蓄罐二依次连接，所述光催化降解反应器包括外壁、负载有纳米二氧化钛的玻璃纤 维网、石英管和紫外光灯，所述负载有纳米二氧化钛的玻璃纤维网固定在所述外壁内侧， 所述石英管设置在所述外壁内，所述紫外光灯设置在所述石英管内。
所述预处理设备为活性炭过滤器或旋流微孔过滤器。
所述催化反应塔内设置有负载有催化剂的拉西环。
本发明有益效果是：工艺流程简单，操作简单，有效提高废水利用率，节能省水， 实现清洁生产，废水循环回用，充分降低成本。
