申请日2014.08.22
公开(公告)日2015.01.14
IPC分类号C02F1/00; C02F1/52; C02F1/40; C02F1/38
摘要
一种罐式生活污水处理装置，包括安装在底座上的罐体;在罐体的顶部设有凸起的罐口，在罐口两侧设有进水口;在罐体的顶部设有搅拌电机，搅拌电机的输出端通过连接轴连接有竖直设置的搅拌轴，搅拌轴穿过罐口并伸入到罐体内中部位置;在罐口下方、搅拌轴的上端上设有一过滤甩盘;在搅拌轴的下端设有横杆;在搅拌轴的下方罐体内从上往下依次设有石英砂滤芯和树脂滤芯，在石英砂滤芯的上下端分别设有第一栅格板和第二栅格板;在树脂滤芯的下方设有集水器。本实用新型通对现有技术做出了改进，滤过后的水无异味，无色，细菌和金属离子含量较过滤之前大幅度减少。
权利要求书

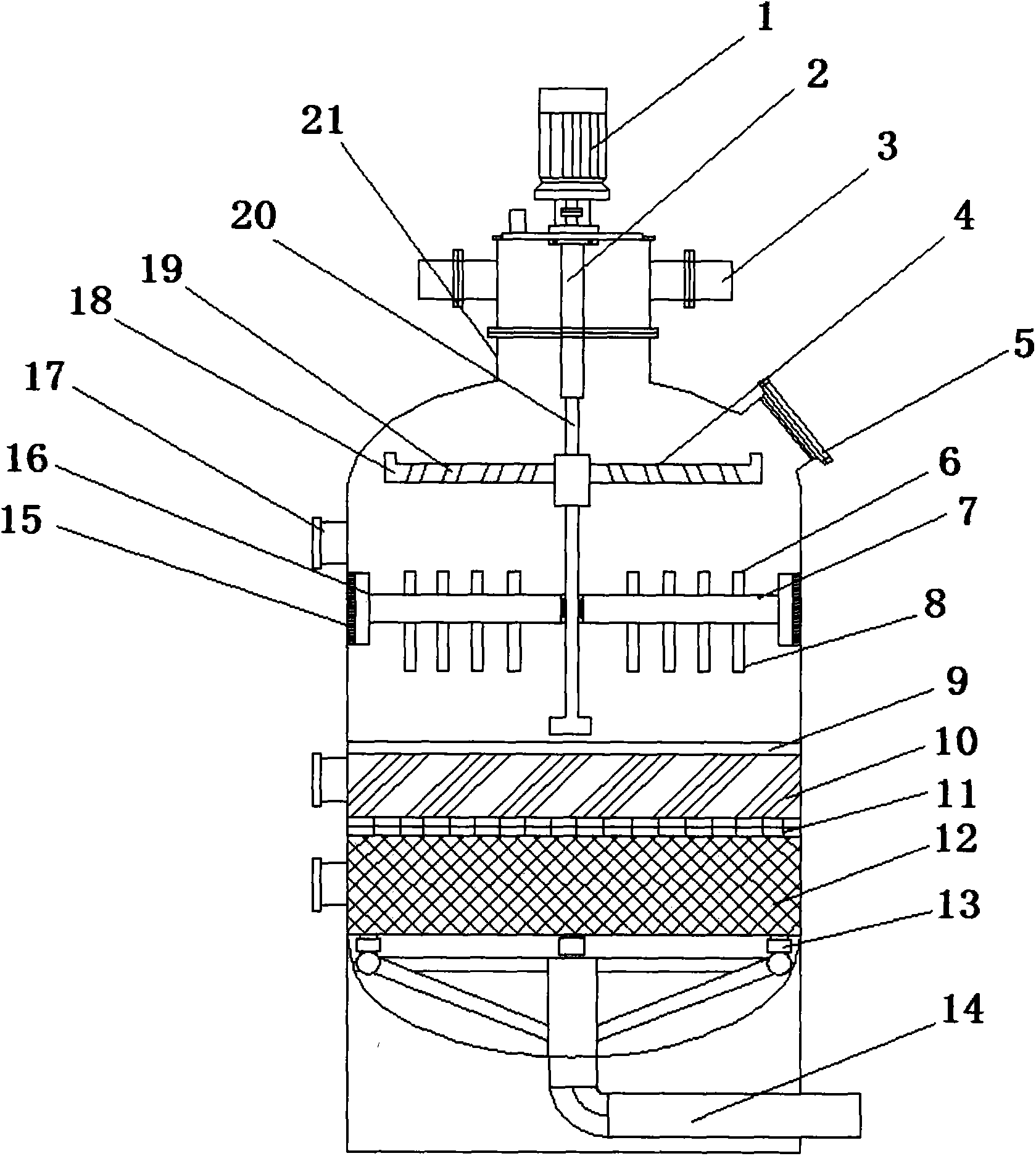

1.一种罐式生活污水处理装置，包括安装在底座上的罐体(21);在罐体(21)的顶部设有凸起的罐口，在罐口两侧设有进水口(3);在罐体(21)的顶部设有搅拌电机(1)，搅拌电机(1)的输出端通过连接轴(2)连接有竖直设置的搅拌轴(20)，搅拌轴(20)穿过罐口并伸入到罐体(21)内中部位置;其特征在于：在罐口下方、搅拌轴(20)的上端上设有一过滤甩盘(4)，过滤甩盘(4)上均匀分布有若干由过滤甩盘(4)圆心向过滤甩盘(4)外圆周方向倾斜设置的通流孔(19)，该通流孔(19)中心线与搅拌轴(20)的中心线相交，其夹角为10°～40°，在过滤甩盘(4)的外圆周上设有向上凸起的凸台结构(18);在罐体(21)的上端与凸台结构(18)对应位置处设有清渣口(5);在搅拌轴(20)的下端设有横杆(7)，横杆(7)上均匀分布有若干一体连接的上搅拌杆(6)和下搅拌杆(8)，其中上搅拌杆(7)的长度小于下搅拌杆(8)的长度，上下搅拌杆均与横杆(7)垂直;在横杆(7)的两端固定有刮壁板(16)，在挂壁板(16)上设有刷毛层(15)，刷毛层(15)与罐体(21)内壁贴合，在刮壁板(16)的上方、过滤甩盘(4)的下方罐体(21)的一侧内壁上设有浮油析出口(17);在搅拌轴(20)的下方罐体(21)内从上往下依次设有石英砂滤芯(10)和树脂滤芯(12)，在石英砂滤芯的上下端分别设有第一栅格板(9)和第二栅格板(11);在树脂滤芯的下方设有集水器(13)。
2.根据权利要求1所述的一种罐式生活污水处理装置，其特征在于：集水器(13)包括与树脂滤芯(12)下端连接的三个集水口和集水总管，集水口通过管路与集水总管连通，集水总管与罐体(21)底部的出水管(14)连通。
3.根据权利要求1所述的一种罐式生活污水处理装置，其特征在于：在所述石英砂滤芯(10)和树脂滤芯(12)对应的罐体(21)的侧壁上均设有反冲洗进水口。
说明书
一种罐式生活污水处理装置
技术领域
本实用新型涉及污水处理技术，具体为一种罐式生活污水处理装置。
背景技术
生活废水中含有大量污泥、有机物和杂质等，如果直接将废水排入环境会严重污染周 边环境。目前，对于生活污水的处理方法，一般是将排出的污水通过沉淀池、平流池、过 滤装置、浓缩池、泥水分离装置等来完成污水处理的全过程。其中，沉淀池是将污水在池 中自然沉淀，使污水中的污物沉淀在池中底部，从而便于收集。上部的液体经平流池的顶 面流出，然后经过过滤装置进一步过滤净化水质。但是，采用这种处理工艺的现有设备占 地面积大，建设成本高，对于一般的农村居住区以及小规模的居民生活区很难推广应用。
为解决这个问题中国专利CN203653301U公开了一种污水处理装置。在对应人孔的垂 向位置处，在转动杆上连接过滤甩盘;在集水器与罐口之间由下至上分别固定有滤料分隔 网板以及两块锥台形过滤罩;底层滤料清洗口对应滤料分隔网板与集水器之间形成的区 域，内置有石英砂滤料;二层滤料清洗口对应滤料分隔网板与下层的锥台形过滤罩之间形 成的区域，内置有活性炭滤料;一层滤料清洗口对应两块锥台形过滤罩之间形成的区域， 内置有活性炭滤料。该实用新型具有沉淀、除油和多层过滤等三种功能，占地面积小，建 设费用低，适于在广大农村居住区以及小规模的居民生活区推广应用;但在具体使用中， 该实用新型存在了很多缺点：1、滤甩盘直孔式或非对称式的过流通道容易使大尺寸污物 集中在滤甩盘内侧，清理十分不方便，而且对于分散污水的效果不是很好;2、平杆式的 搅拌桨很难将污水中的污物均匀打散，导致滤芯不能够完全使用，造成浪费;3、整机的 过滤效果差。
实用新型内容
本实用新型的目的在于提供一种罐式生活污水处理装置，通过对现有技术进行改进， 提高了装置的过滤效果，解决了背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种罐式生活污水处理装置，包括安装在底座上的罐体;在罐体的顶部设有凸起的罐 口，在罐口两侧设有进水口;在罐体的顶部设有搅拌电机，搅拌电机的输出端通过连接轴 连接有竖直设置的搅拌轴，搅拌轴穿过罐口并伸入到罐体内中部位置;在罐口下方、搅拌 轴的上端上设有一过滤甩盘，过滤甩盘上均匀分布有若干由过滤甩盘圆心向过滤甩盘外圆 周方向倾斜设置的通流孔，该通流孔中心线与搅拌轴的中心线相交，其夹角为10°～40°， 在过滤甩盘的外圆周上设有向上凸起的凸台结构;在罐体的上端与凸台结构对应位置处设 有清渣口;在搅拌轴的下端设有横杆，横杆上均匀分布有若干一体连接的上搅拌杆和下搅 拌杆，其中上搅拌杆的长度小于下搅拌杆的长度，上下搅拌杆均与横杆垂直;在横杆的两 端固定有刮壁板，在挂壁板上设有刷毛层，刷毛层与罐体内壁贴合，在刮壁板的上方、过 滤甩盘的下方罐体的一侧内壁上设有浮油析出口;在搅拌轴的下方罐体内从上往下依次设 有石英砂滤芯和树脂滤芯，在石英砂滤芯的上下端分别设有第一栅格板和第二栅格板;在 树脂滤芯的下方设有集水器。
优选的，集水器包括与树脂滤芯下端连接的三个集水口和集水总管，集水口通过管路 与集水总管连通，集水总管与罐体底部的出水管连通。
优选的，在所述石英砂滤芯和树脂滤芯对应的罐体的侧壁上均设有反冲洗进水口，用 以对滤芯进行清理。
与现有技术相比，本实用新型通对现有技术做出了改进，，在工作时，定时向通过反 冲洗进水口注入反冲洗水，即可完成对滤料的清理，树脂滤芯的在使用一段时间后将其取 出，用氯化钠稀溶液浸泡法对其完成清理工作，可以多次循环使用，非常方便;带横杆与 竖杆的复合型搅拌桨也能够使污水得到充分的搅拌，提高滤芯的使用率，搅拌轴上的挂壁 板也能够防止油污在浮油析出口沉积，形成很难清理的油垢;本实用新型过滤效果也非常 明显，滤过后的水无异味，无色，细菌和金属离子含量较过滤之前大幅度减少。
