申请日2014.08.12
公开(公告)日2015.01.14
IPC分类号E03C1/14; E03C1/12
摘要
本实用新型是一种具有污水处理回用功能的柜式洗面盆，包括洁净水水龙头和洗面盆，洁净水水龙头固连在洗面盆的盆沿上，其特点是：还包括柜体和污水处理回用装置，洗面盆设置于柜体的顶面，污水处理回用装置设置于柜体内，污水处理回用装置的结构是，具有污水集水箱、第一过滤器、第二过滤器、中水储水箱和加压仓，污水集水箱的第一进水口与洗面盆排水口连通，污水集水箱的排水口与第一过滤器的进水口连通，第一过滤器的排水口与第二过滤器的进水口连通，第二过滤器的排水口与中水储水箱的进水口连通，中水储水箱的排水口与加压仓的进水口连通，加压仓的排水口与便器的进水口连通。能够实现家庭单户污水自行处理和回用，实现节约用水。
权利要求书
1.一种具有污水处理回用功能的柜式洗面盆，它包括洁净水水龙头和洗面盆，洁净水水龙头固连在洗面盆的盆沿上，其特征是：还包括柜体和污水处理回用装置，所述洗面盆设置于柜体的顶面，污水处理回用装置设置于柜体内，污水处理回用装置的结构是，具有污水集水箱、第一过滤器、第二过滤器、中水储水箱和加压仓，污水集水箱的第一进水口与洗面盆排水口连通，污水集水箱的排水口与第一过滤器的进水口连通，第一过滤器的排水口与第二过滤器的进水口连通，第二过滤器的排水口与中水储水箱的进水口连通，中水储水箱的排水口与加压仓的进水口连通，加压仓的排水口与便器的进水口连通。
2. 如权利要求1所述的具有污水处理回用功能的柜式洗面盆，其特征是：在所述污水处理回用装置的污水集水箱上设有第二进水口，第二进水口通过管路和在管路上连接的抽水泵、开关与卫生间内的洗浴器具污水和洗衣机污水的集水管路连通。
3. 如权利要求1所述的具有污水处理回用功能的柜式洗面盆，其特征是：在所述加压仓设有备用排水口。
4. 如权利要求2所述的具有污水处理回用功能的柜式洗面盆，其特征是：所述开关为水触点自动感应开关。
5. 如权利要求1所述的具有污水处理回用功能的柜式洗面盆，其特征是：所述第一过滤器为活性炭过滤器。
6.如权利要求1所述的具有污水处理回用功能的柜式洗面盆，其特征是：所述第二过滤器为颗粒层过滤器。
说明书
具有污水处理回用功能的柜式洗面盆
技术领域
本实用新型涉及洁具，是一种具有污水处理回用功能的柜式洗面盆，主要适用于家庭单户污水自行处理和回用。
背景技术
目前，家庭的用水以卫生间的用水量为最多，卫生间内所使用的水通常有洗浴用水、洗面用水、洗衣用水、清洗拖布用水和便器用水。现有技术中，上述用水通常均为自来水，使用后的污水均流入下水道，造成水资源的浪费。而我国是水资源贫乏国家，更有效的合理利用水资源，实现节约用水是国民经济发展的大事，如何实现家庭单户污水自行处理和回用，进而实现节约用水已经成为亟待解决的难题。
实用新型内容
本实用新型所要解决的技术问题是：提供一种结构简单，成本低廉，操作方便，能够更有效的利用水资源，实现节约用水的具有污水处理回用功能的柜式洗面盆。

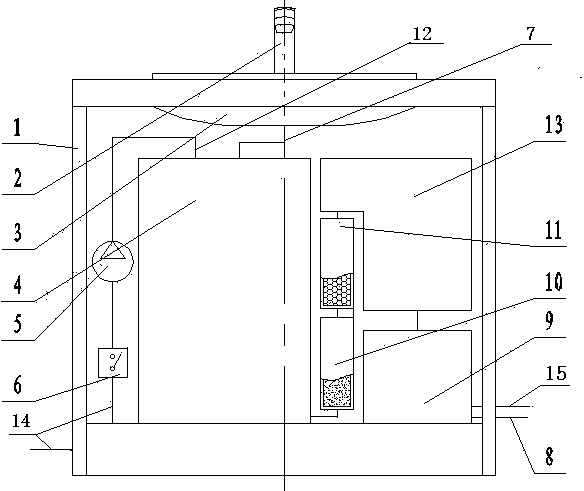

本实用新型解决技术问题的方案是：一种具有污水处理回用功能的柜式洗面盆，它包括洁净水水龙头和洗面盆，洁净水水龙头固连在洗面盆的盆沿上，其特征是：还包括柜体和污水处理回用装置，所述洗面盆设置于柜体的顶面，污水处理回用装置设置于柜体内，污水处理回用装置的结构是，具有污水集水箱、第一过滤器、第二过滤器、中水储水箱和加压仓，污水集水箱的第一进水口与洗面盆排水口连通，污水集水箱的排水口与第一过滤器的进水口连通，第一过滤器的排水口与第二过滤器的进水口连通，第二过滤器的排水口与中水储水箱的进水口连通，中水储水箱的排水口与加压仓的进水口连通，加压仓的排水口与便器的进水口连通。
在所述污水处理回用装置的污水集水箱上设有第二进水口，第二进水口通过管路和在管路上连接的抽水泵、开关与卫生间内的洗浴器具污水和洗衣机污水的集水管路连通。
在所述加压仓设有备用排水口。
所述开关为水触点自动感应开关。
所述第一过滤器为活性炭过滤器。
所述第二过滤器为颗粒层过滤器。
本实用新型具有污水处理回用功能的柜式洗面盆，由于在柜体内置有污水处理回用装置，能够将卫生间内，洗浴、洗面、洗衣等用水产生的污水收集、处理后再使用，其水触点自动感应开关使洗手间污水处理自动进行，置于加压仓上面的中水储水箱内的处理后中水流入加压仓，加压仓能够在污水量较少时通过手动加压满足再次使用的需求。使用时，卫生间内的洗浴器具污水和洗衣机污水经集水管路，在开关的控制下，抽水泵启动将污水抽入污水集水箱内;或洗面盆内的污水流入污水集水箱内，当便器启动排水或打开备用排水口时，加压仓内处理后的中水流出加压仓，同时，污水集水箱内的污水通过第一过滤器的拦截粗滤和第二过滤器的吸附精滤成为中水，经过两次过滤的污水进入中水储水箱内，并流入加压仓，从而实现了家庭单户污水自行处理和回用，即节约了用水，又减少了污水对环境的污染，具有结构简单，成本低廉，操作方便，能够更有效的利用水资源，实现节约用水等优点。
