申请日2014.06.27
公开(公告)日2014.10.22
IPC分类号F24J3/00
摘要
本发明公开了生活污水热回收装置，包括有设置于浴室喷淋头下方的淋浴废水收集池，淋浴废水收集池通过污水收集管道连接到污水池，污水收集管道出口安装有初滤袋，污水池出口通过带有砂滤器的污水过滤管道连接到可拆换式换热器，可拆换式换热器连接有与污水过滤管道相通的市政管道，可拆换式换热器还连接有相通的自来水进水管道、预热回收管道，预热回收管道另一端连接到预热水箱，预热水箱的进水口通过加热管道连接有加热水箱，本发明充分吸收生活废水中的热量并利用，实现了热量的循环使用，对于节能减排、保护环境具有重大意义。

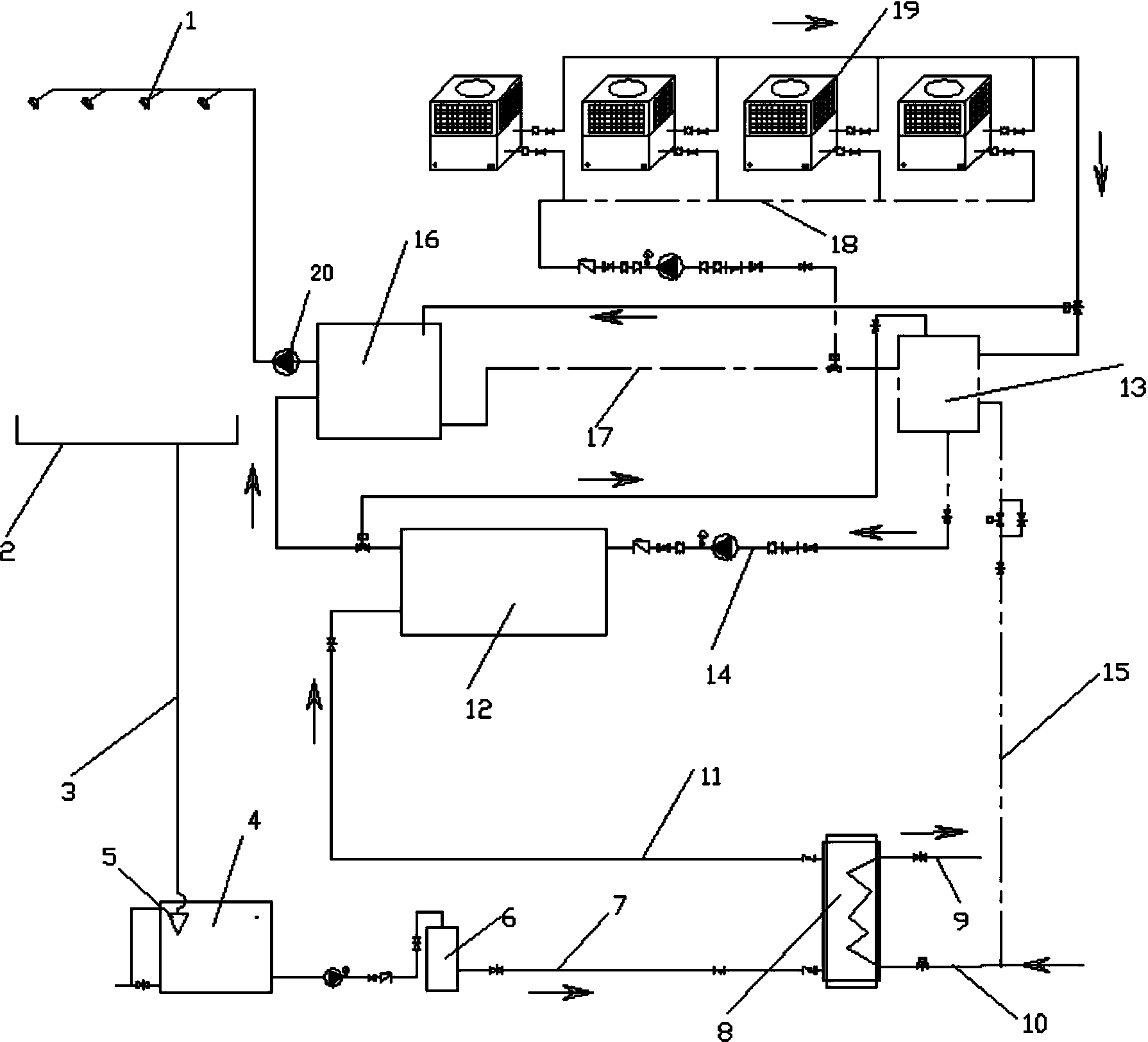

摘要附图
权利要求书
1.生活污水热回收装置，包括有设置于浴室喷淋头下方的淋浴废水收集池，其特征在于，淋浴废水收集池通过污水收集管道连接到污水池，污水收集管道出口安装有初滤袋，污水池出口通过带有砂滤器的污水过滤管道连接到可拆换式换热器，可拆换式换热器连接有与污水过滤管道相通的市政管道，可拆换式换热器还连接有相通的自来水进水管道、预热回收管道，预热回收管道另一端连接到预热水箱，预热水箱的进水口通过加热管道连接有加热水箱，加热水箱进口连接有自来水进水管道，预热水箱出水口分别连接到贮热水箱、所述的加热水箱，贮热水箱与加热水箱之间通过中间预热管道连接，中间预热管道上联通有多支空气预热管道，每支空气预热管道连接到空气源热泵，空气源热泵的出口分别连接到贮热水箱、加热水箱，贮热水箱的出口通过增压泵连接到浴室喷淋头。
2.根据权利要求1所述生活污水热回收装置，其特征在于，所述的污水过滤管道中安装有潜水循环泵，所述的加热管道中安装有热水循环泵。
说明书
生活污水热回收装置
技术领域
本发明涉及生活中的污水热量收集领域，具体属于生活污水热回收装置。
背景技术
在日常生活中，洗澡时产生大量的废热水，冬天里洗涤也会产生大量热水，通常这些带有大量热量的热水直接流入市政排水管道，造成了能量的大量损失，如何能充分利用废水中的热量问题，对于节能减排、保护环境具有重大意义。
发明内容
本发明的目的是提供一种生活污水热回收装置，充分吸收生活废水中的热量并利用，实现了热量的循环使用，对于节能减排、保护环境具有重大意义。
本发明的技术方案如下：
生活污水热回收装置，包括有设置于浴室喷淋头下方的淋浴废水收集池，淋浴废水收集池通过污水收集管道连接到污水池，污水收集管道出口安装有初滤袋，污水池出口通过带有砂滤器的污水过滤管道连接到可拆换式换热器，可拆换式换热器连接有与污水过滤管道相通的市政管道，可拆换式换热器还连接有相通的自来水进水管道、预热回收管道，预热回收管道另一端连接到预热水箱，预热水箱的进水口通过加热管道连接有加热水箱，加热水箱进口连接有自来水进水管道，预热水箱出水口分别连接到贮热水箱、所述的加热水箱，贮热水箱与加热水箱之间通过中间预热管道连接，中间预热管道上联通有多支空气预热管道，每支空气预热管道连接到空气源热泵，空气源热泵的出口分别连接到贮热水箱、加热水箱，贮热水箱的出口通过增压泵连接到浴室喷淋头。
所述的污水过滤管道中安装有潜水循环泵，所述的加热管道中安装有热水循环泵。
本发明的淋浴废水收集池将淋浴废水进行收集，收集后经过初滤袋进行初滤后接入可拆换式换热器中将热量传递给自来水进水管道的自来水，自来水进水管道的自来水再经过预热水箱、加热水箱，最后通过浴室喷淋头喷出热水供人们再次使用，充分吸收生活废水中的热量并利用，实现了热量的循环使用，对于节能减排、保护环境具有重大意义
