申请日2014.05.31
公开(公告)日2014.10.01
IPC分类号E02D29/14
摘要
本实用新型目的是提供一种高强度复合材料废水滤沙下井盖，它有复合材料井盖，井盖上设置流通道设置阻挡层，井盖下端设置导管，井盖与盖体焊接固定，位于盖体两侧安装加强筋;所述阻挡层为交叉连接固定在井盖平面层内。本实用新型的有益效果为，使用寿命长，面板平整光滑，具有较强的抗压及抗冲击力，阻挡效果和导向性能更强，防火、防水性能更好，制作工艺简单，从而降低制造成本。
权利要求书
1.高强度复合材料废水滤沙下井盖，它有复合材料井盖，其特征在于：井盖上设置流通道设置阻挡层，井盖下端设置导管，井盖与盖体焊接固定，位于盖体两侧安装加强筋;所述阻挡层为交叉连接固定在井盖平面层内。
2.根据权利要求1所述的高强度复合材料废水滤沙下井盖，其特征在于：盖体内设置若干个支撑柱，支撑柱呈V型，交错排列布置。
3.根据权利要求2所述的高强度复合材料废水滤沙下井盖，其特征在于：各支撑柱夹角设为ɑ，ɑ为35-85度。
4.根据权利要求1所述的高强度复合材料废水滤沙下井盖，其特征在于：所述复合材料井盖选用菱镁面板。
5.根据权利要求1所述的高强度复合材料废水滤沙下井盖，其特征在于：所述井盖外表面涂覆防腐层。
说明书
高强度复合材料废水滤沙下井盖
技术领域
本实用新型涉及城市环保配件领域，尤其是一种环保材料的高强度复合材料废水滤沙下井盖。
背景技术
现有技术中的下井盖采用水泥和钢筋或树脂加填充物模压制成井盖，由于缺少支撑体，承压太差，单纯依靠井盖起到承压作用;而塑料井盖选用废旧塑料更是缺少支撑强度，生产的井盖中不含金属成分，强度、韧度有所欠缺，因常期暴露、锈蚀，在遇水流较大、环境复杂时，易造成断裂、丢失，不能起到很好的阻挡效果。为克服现有技术的不足，提供一种高强度复合材料废水滤沙下井盖。
实用新型内容
本实用新型目的是提供一种高强度复合材料废水滤沙下井盖，解决的问题，使它阻挡效果更好，承载力更强，安全性更高的特点。
为了实现本实用新型目的，采用以下技术方案：高强度复合材料废水滤沙下井盖，它有复合材料井盖，井盖上设置流通道设置阻挡层，井盖下端设置导管，井盖与盖体焊接固定，位于盖体两侧安装加强筋;所述阻挡层为交叉连接固定在井盖平面层内。

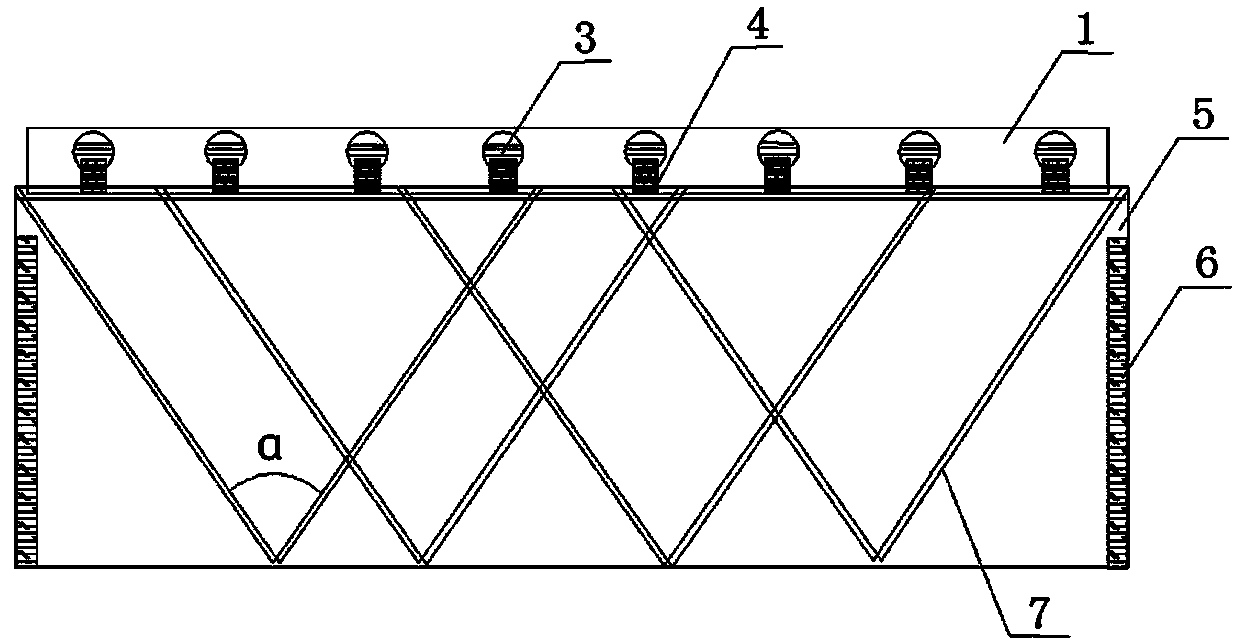

上述的高强度复合材料废水滤沙下井盖，盖体内设置若干个支撑柱，支撑柱呈V型，交错排列布置。
上的高强度复合材料废水滤沙下井盖，各支撑柱夹角设为ɑ，ɑ为35-85度。
上述的高强度复合材料废水滤沙下井盖，所述复合材料井盖选用菱镁面板。
上述的高强度复合材料废水滤沙下井盖，所述井盖外表面涂覆防腐层。
本实用新型的有益效果为，使用寿命长，面板平整光滑，具有较强的抗压及抗冲击力，阻挡效果和导向性能更强，防火、防水性能更好，制作工艺简单，从而降低制造成本。
