申请日2014.11.13
公开(公告)日2016.05.18
IPC分类号B08B3/02; B08B3/14; B01D29/03; B01D29/58
摘要

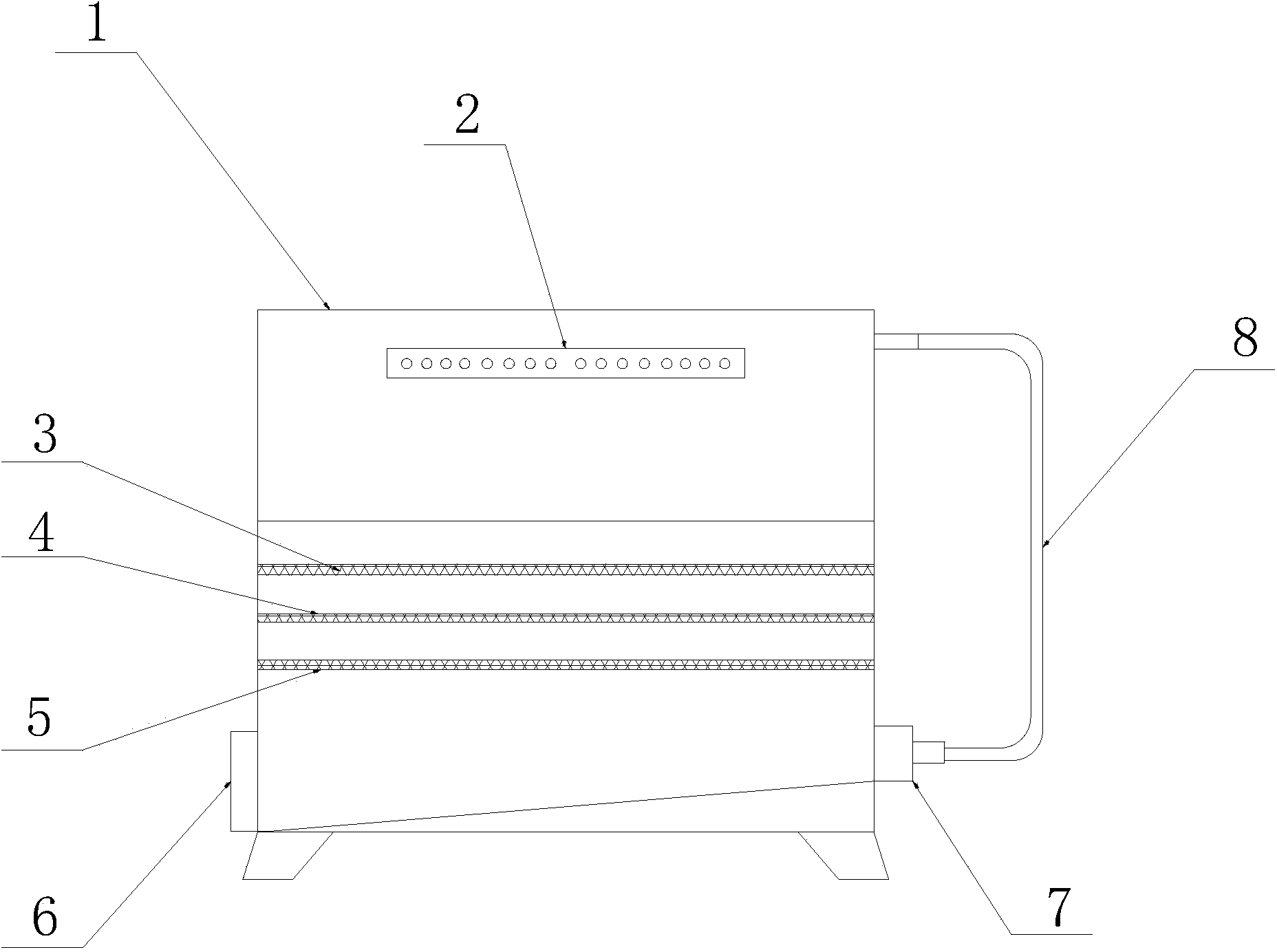

本发明涉及一种中草药清洗装置，具体是一种中草药原料喷淋清洗用污水沉淀净化循环装置，包括工作箱(1)、喷淋管(2)、滤杂装置，所述的工作箱(1)内壁上部设置喷淋管(2)，所述的滤杂装置配合安装于工作箱(1)内，且处于喷淋管(2)下部;其特征在于：所述的滤杂装置具体为三层，包括滤网Ⅰ(3)、滤网Ⅱ(4)、滤网Ⅲ(5)，其中所述滤网Ⅱ(4)，其上部设置滤网Ⅰ(3)，下部设置滤网Ⅲ(5);所述的工作箱(1)，其内底部具体为斜坡结构，所述的工作箱(1)，下部一端设置出口(6)，另一端设置泵(7)，所述的泵(7)的出水口与连接管(8)的一端连接。
权利要求书
1.一种中草药原料喷淋清洗用污水沉淀净化循环装置，包括工作箱(1)、喷淋管(2)、滤杂装置，所述的工作箱(1)内壁上部设置喷淋管(2)，所述的滤杂装置配合安装于工作箱(1)内，且处于喷淋管(2)下部;其特征在于：所述的滤杂装置具体为三层，包括滤网Ⅰ(3)、滤网Ⅱ(4)、滤网Ⅲ(5)，其中所述滤网Ⅱ(4)，其上部设置滤网Ⅰ(3)，下部设置滤网Ⅲ(5);所述的工作箱(1)，其内底部具体为斜坡结构，所述的工作箱(1)，下部一端设置出口(6)，另一端设置泵(7)，所述的泵(7)的出水口与连接管(8)的一端连接，连接管(8)的另一端与所述的工作箱(1)的上部一端连接。
2.根据权利要求1所述一种中草药原料喷淋清洗用污水沉淀净化循环装置，其特征在于：所述的滤网Ⅰ(3)、滤网Ⅱ(4)、滤网Ⅲ(5)，其滤网孔由大到小依次减小。
说明书
一种中草药原料喷淋清洗用污水沉淀净化循环装置
技术领域
本发明涉及一种中草药清洗装置，具体是一种中草药原料喷淋清洗用污水沉淀净化循环装置。
背景技术
采收后的中药材，除了骨碎补，鲜芦根等少数种类可供鲜药用外，大多用其干品。为防止霉烂变质，便于分级、包装、贮藏、调运，也为了进一步加工炮制成饮片需进行产地加工。由于中药材种类繁多，品种规模和地区用药习惯不同，加工方法也各不相同，但是在加工前，大多中草药原料都要首先将加工的中草药原料清洗干净，目前其现成的设备少，甚至没有，生产厂家一般是通过水管由人工操作随意冲一下，其清洗工作不方便，清洗不干净，虽然出现一些清洗中草药原料的设备，但是其一般是对中草药原料进行一次喷淋，其喷淋过药材的污水通常会自行流在地上，或是在清洗池中直接通过排水口排出，造成水资源的浪费严重，使得中草药原料清洗的水利用率不高，浪费严重，且污水自流影响环境。
发明内容
针对上述问题，本发明提供了一种中草药原料喷淋清洗用污水沉淀净化循环装置，解决了中草药原料清洗水资源浪费严重的问题。
为实现上述目的，本发明的技术方案具体如下：
一种中草药原料喷淋清洗用污水沉淀净化循环装置，包括工作箱1、喷淋管2、滤杂装置，所述的工作箱1内壁上部设置喷淋管2，所述的滤杂装置配合安装于工作箱1内，且处于喷淋管2下部;其特征在于：所述的滤杂装置具体为三层，包括滤网Ⅰ3、滤网Ⅱ4、滤网Ⅲ5，其中所述滤网Ⅱ4，其上部设置滤网Ⅰ3，下部设置滤网Ⅲ5;所述的工作箱1，其内底部具体为斜坡结构，所述的工作箱1，下部一端设置出口6，另一端设置泵7，所述的泵7的出水口与连接管8的一端连接，连接管8的另一端与所述的工作箱1的上部一端连接。
其中一种中草药原料喷淋清洗用污水沉淀净化循环装置，所述的滤网Ⅰ3、滤网Ⅱ4、滤网Ⅲ5，其滤网孔由大到小依次减小。
本发明的有益效果是：
本发明结构简单，使用便捷，操作方便，提高了水资源的利用效率，解决了中草药原料清洗水资源浪费严重的问题，操作简单，使用方便，实用可靠，节约水资源。
