申请日2014.06.23
公开(公告)日2015.01.21
IPC分类号B01D21/24; B01D21/02
摘要
本实用新型涉及一种一体化污水处理设备中的自回式沉淀区结构，它包括罐体，在所述罐体顶部设有人孔，在所述罐体壁上部分别设有污泥气提进气口和污泥出口，在所述罐体内部上方设有竖管沉淀器，在所述竖管沉淀器上设有污水进口，在所述竖管沉淀器底部设有挡水帽，在所述罐体内部下方设有支架，在所述支架上设有污泥组合管，在所述污泥组合管上分别设有进气口和出泥口，所述进气口通过第一管道与所述污泥气提进气口相连，所述出泥口通过第二管道与所述污泥出口相连。本实用新型结构紧凑，污泥会自动排放，能耗低，使用寿命长。

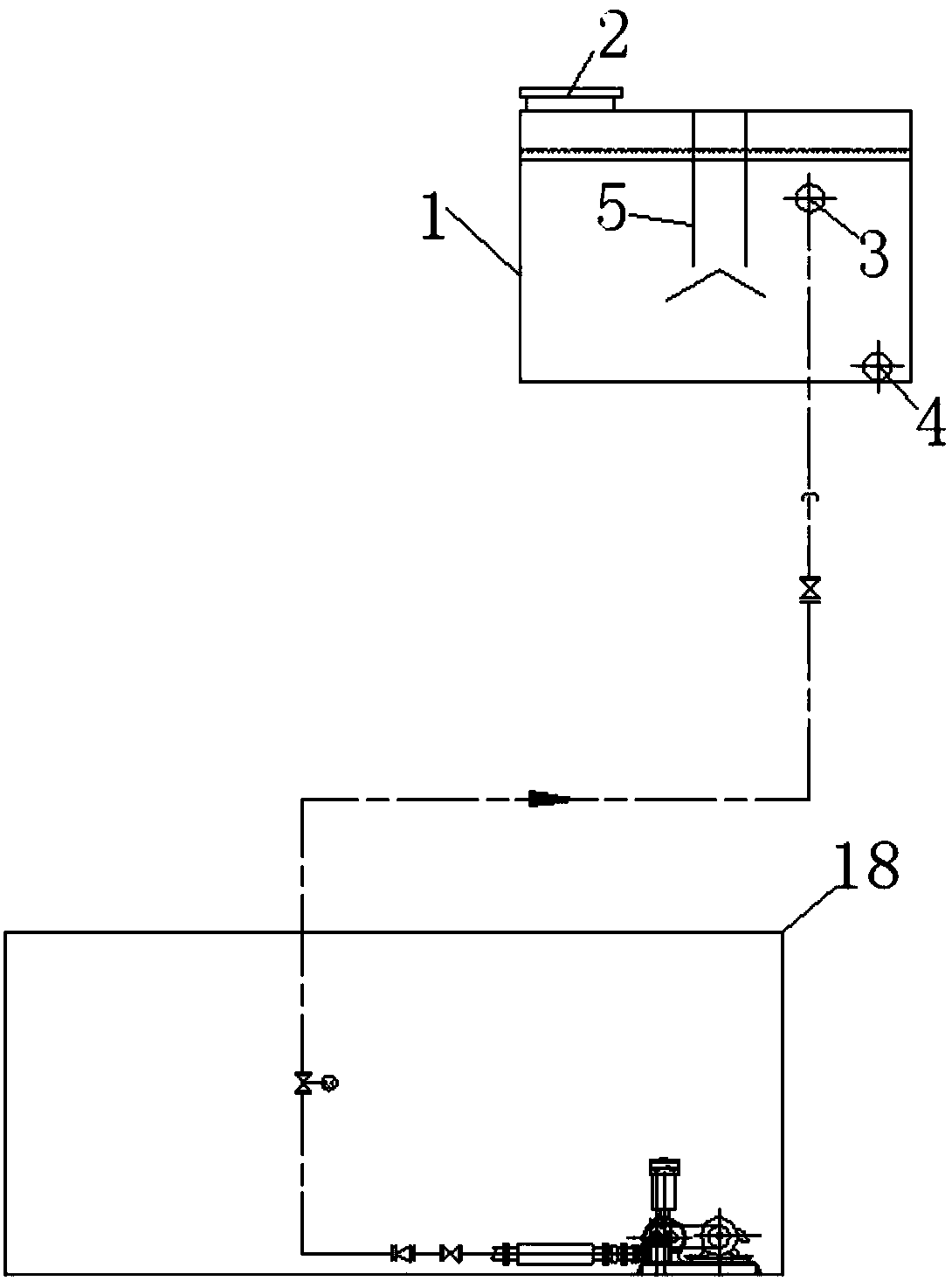

摘要附图
权利要求书
1.一体化污水处理设备中的自回式沉淀区结构，其特征在于： 它包括罐体(1)，在所述罐体(1)顶部设有人孔(2)，在所述罐体 (1)壁上部分别设有污泥气提进气口(3)和污泥出口(4)，在所述 罐体(1)内部上方设有竖管沉淀器(5)，在所述竖管沉淀器(5)上 设有污水进口(6)，在所述竖管沉淀器(5)底部设有挡水帽(7)， 在所述罐体(1)内部下方设有支架(8)，在所述支架(8)上设有污 泥组合管(9)，在所述污泥组合管(9)上分别设有进气口(10)和 出泥口(11)，所述进气口(10)通过第一管道(12)与所述污泥气 提进气口(3)相连，所述出泥口(11)通过第二管道(13)与所述 污泥出口(4)相连。
2.根据权利要求1所述的一体化污水处理设备中的自回式沉淀 区结构，其特征在于：所述罐体(1)的横截面为圆形或椭圆形。
3.根据权利要求1所述的一体化污水处理设备中的自回式沉淀 区结构，其特征在于：在所述罐体(1)下部设有底座(14)。
4.根据权利要求1所述的一体化污水处理设备中的自回式沉淀 区结构，其特征在于：所述污泥组合管(9)包括主管(15)，在所述 主管(15)上垂直设有支管(16)，在所述支管(16)的横截面上半 部设有污泥孔(17)，所述污泥孔(17)共有三个，相邻污泥孔(17) 之间的角度呈45°。
5.根据权利要求1所述的一体化污水处理设备中的自回式沉淀 区结构，其特征在于：所述污泥气提进气口(3)通过管道与控制柜 风机房(18)相连。
说明书
一体化污水处理设备中的自回式沉淀区结构
技术领域
本实用新型属于污水处理领域，具体涉及一种沉淀区结构。
背景技术
随着我国经济的快速增长，城市化进程加快，农村生活水平的不 断提高以及农村畜禽养殖、水产养殖和农副产品加工等产业的发展， 村镇的生活污水、废水产生量与日剧增。而这些污水大部分未经任何 处理就近直排放河道、湖泊，使得水体污染严重越来越严重，民众要 求对此加强控制与治理的呼声越来越高。在此背景下，我国“十一五” 规划中提出了建设社会主义新农村的重大历史任务，并明确了“生产 发展、生活宽裕、乡风文明、村容整洁、管理民主”的建设目标。而 加强农村生活污水的处理，是村容整治的组成部分，也是社会主义新 农村建设的重要内容，也是农村人居环境改善需要解决的迫切问题。
目前生活污水的处理工艺主要是人工湿地处理系统、砂滤处理系 统、生态滤池系统、改良SBR-化学沉淀工艺、一体化集成装置处理 技术等。但具体实施后发现了不少问题，比如生物处理技术的稳定性 和一体化设备的维护监管程度都不能保证其长久性等。最主要的是， 在沉淀区中的污泥不能自动排放，需要人工清理，浪费大量人力物力。
发明内容
发明目的：本实用新型的目的是为了克服现有技术中的不足，提 供一种结构紧凑，污泥会自动排放，能耗低，使用寿命长的一体化污 水处理设备中的自回式沉淀区结构。
技术方案：为了解决上述技术问题，本实用新型所述的一体化污 水处理设备中的自回式沉淀区结构，它包括罐体，在所述罐体顶部设 有人孔，在所述罐体壁上部分别设有污泥气提进气口和污泥出口，在 所述罐体内部上方设有竖管沉淀器，在所述竖管沉淀器上设有污水进 口，在所述竖管沉淀器底部设有挡水帽，在所述罐体内部下方设有支 架，在所述支架上设有污泥组合管，在所述污泥组合管上分别设有进 气口和出泥口，所述进气口通过第一管道与所述污泥气提进气口相 连，所述出泥口通过第二管道与所述污泥出口相连。
所述罐体的横截面为圆形或椭圆形。
在所述罐体下部设有底座。
所述污泥组合管包括主管，在所述主管上垂直设有支管，在所述 支管的横截面上半部设有污泥孔，所述污泥孔共有三个，相邻污泥孔 之间的角度呈45°。
所述污泥气提进气口通过管道与控制柜风机房相连。
有益效果：本实用新型与现有技术相比，其显著优点是：本实用 新型结构紧凑，运行平稳可靠，采用污泥组合管道和控制柜风机房， 通过控制风量自动调节污泥回流风压，能起到污泥自动排放的作用， 降低能耗，降低生产成本，使用寿命长，符合实际使用要求。
