申请日2014.09.25
公开(公告)日2016.04.20
IPC分类号B01D21/24
摘要

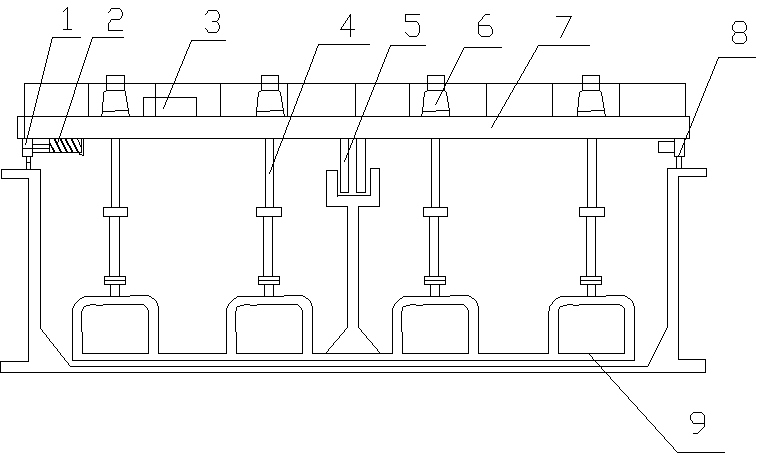

污水处理厂平流沉淀池行车式单管吸泥装置及吸泥方法。污水处理中的平流沉淀池排泥方式主要从用的是虹吸式吸泥机排泥，但是虹吸式吸泥机由于是纯粹利用水压差来拍泥的，因此流速偏小，在有些情况下虹吸式吸泥会出现吸泥不彻底的情况，造成沉淀池泛泥的现象，对出水水质产生了不好的影响。一种用于污水处理厂平流沉淀池行车式单管吸泥装置，其组成包括：电缆滚筒(2)，所述的电缆滚筒与驱动装置(1)连接，所述的驱动装置与行走大梁(7)连接，所述的行走大梁分别与电控箱(3)、液下污水泵(6)、排泥管(5)、吸泥管(4)连接、轨道组成及行程控制系统(8)连接。本发明应用于污水处理厂平流沉淀池的排泥装置。
权利要求书
1.一种污水处理厂平流沉淀池行车式单管吸泥装置，其组成包括：电缆滚筒，其特征是：所述的电缆滚筒与驱动装置连接，所述的驱动装置与行走大梁连接，所述的行走大梁分别与电控箱、液下污水泵、排泥管、吸泥管、轨道组成及行程控制系统连接。
2.根据权利要求1所述的污水处理厂平流沉淀池行车式单管吸泥装置，其特征是：所述的吸泥管与吸泥管口连接，所述的吸泥管口上有若干小孔，且平行与池面安装在吸泥管上。
3.根据权利要求1或2所述的污水处理厂平流沉淀池行车式单管吸泥装置，其特征是：所述的四组吸泥管垂直均匀的安装在行走大梁上。
4.根据权利要求1或2或3所述的污水处理厂平流沉淀池行车式单管吸泥装置，其特征是：所述的液下污水泵每隔三米安装在行走大梁上端。
5.一种利用权利要求1—4之一所述的污水处理厂平流沉淀池行车式单管吸泥装置的吸泥方法：其特征是：所述的行走大梁由四点支撑行走大梁横跨在平流式沉淀池上，双边驱动，池两边均铺设钢轨，从池子的一端运行到另一端，所述的吸泥管变运行边吸泥，撞到行程控制返回原地，撞到行程开关停车，停车时间由继电器控制。
说明书
污水处理厂平流沉淀池行车式单管吸泥装置及吸泥方法
技术领域：
本发明涉及一种污水处理厂平流沉淀池行车式单管吸泥装置及吸泥工作方法，应用于污水处理厂的排泥领域。
背景技术：
污水处理中的平流沉淀池排泥方式主要从用的是虹吸式吸泥机排泥，但是虹吸式吸泥机由于是纯粹利用水压差来拍泥的，因此流速偏小，在有些情况下虹吸式吸泥会出现吸泥不彻底的情况，造成沉淀池泛泥的现象，对出水水质产生了不好的影响，另外多管吸泥中，污泥的吸入系统是由多个大吸口和集泥、刮泥装置组成，结构复杂，成本较高，安装维修都不方便，还容易将大杂物吸入管内，给工作带来了一定影响，造成了不必要的损失。
发明内容：
本发明的目的是提供一种污水处理厂平流沉淀池行车式单管吸泥装置及吸泥方法。
上述的目的通过以下的技术方案实现：
一种污水处理厂平流沉淀池行车式单管吸泥装置，其组成包括：电缆滚筒，所述的电缆滚筒与驱动装置连接，所述的驱动装置与行走大梁连接，所述的行走大梁分别与电控箱、液下污水泵、排泥管、吸泥管、轨道组成及行程控制系统连接。
所述的污水处理厂平流沉淀池行车式单管吸泥装置，所述的吸泥管与吸泥管口连接，所述的吸泥管口上有若干小孔，且平行与池面安装在吸泥管上。
所述的污水处理厂平流沉淀池行车式单管吸泥装置，所述的四组吸泥管垂直均匀的安装在行走大梁上。
所述的污水处理厂平流沉淀池行车式单管吸泥装置，所述的液下污水泵每隔三米安装在行走大梁上端。
所述的污水处理厂平流沉淀池行车式单管吸泥装置及吸泥工作方法：所述的行走大梁由四点支撑行走大梁横跨在平流式沉淀池上，双边驱动，池两边均铺设钢轨，从池子的一端运行到另一端，所述的吸泥管变运行边吸泥，撞到行程控制返回原地，撞到行程开关停车，停车时间由继电器控制。
本发明的有益效果：
1.本发明污水处理厂的平流沉淀池，将沉降在池底上的污泥刮到泵吸泥口，通过泵吸，边行车边吸泥，然后将污泥排除池外，以便污泥回流或浓缩脱水。
本发明采用单管吸泥机，吸泥管口上有若干小孔，污泥从小孔进去吸泥管，比以往的多管吸泥机结构简单，成本低，解决了安装维修都不方便的的困难，避免了将池底的大杂物吸入管内，造成管路的堵塞和泵的损坏。
本发明结构简单、重量轻：由于采用桁架结构，比传统机构重量大大减轻，选用热镀锌防腐工艺加工处理，可确保5年内不锈蚀，与水接触的部件使用304不锈钢制作，使用寿命大大加长。维护简单方便，运行费用低。，维护量小，配用动力小运行费用低;选泵合理，运行平稳可靠。新型的传动机构，避免两端行走误差。
本发明新型的传动机构，减速机采用轴装式减速机，安装方便、结构简单紧凑、效率高。电气元件均采用户外型，安全可靠，可随机控制或远程控制。根据用户需要，行走轮可为橡胶轮，尼龙轮、钢轮。可按用户特定尺寸制造、与水接触的部件亦可用不锈钢制作。
