申请日2014.07.24
公开(公告)日2014.12.10
IPC分类号B65D79/00
摘要
本实用新型涉及一种废水储水装置，包括桶盖和桶体，所述桶盖设置在桶体的上方，在桶体内设有液位开关，所述液位开关通过塑料螺丝垂直固定在桶盖内部的中心位置，所述液位开关包括支撑柱、上限开关、浮球和下限开关，上限开关和下限开关固定在支撑柱上，浮球呈中空的圆柱形，浮球位于上限开关和下限开关之间，支撑柱通过中空空间贯穿浮球，支撑柱7内设有信号线。自来水经滤芯过滤后，废水流到本实用新型所述的废水储水装置内，废水储水装置有液位感应装置，当检测到废水达到液位线后会提示报警，客户可自由把废水储水装置取出，废水可根据客户的需要进行二次使用。
权利要求书
1.一种废水储水装置，其特征是：包括桶盖和桶体，所述桶盖设置在桶体的上方，在桶体内设有液位开关，所述液位开关通过塑料螺丝垂直固定在桶盖内部的中心位置，所述液位开关包括支撑柱、上限开关、浮球和下限开关，上限开关和下限开关固定在支撑柱上，浮球呈中空的圆柱形，浮球位于上限开关和下限开关之间，支撑柱通过中空空间贯穿浮球，支撑柱内设有信号线。
说明书
一种废水储水装置
技术领域
本实用新型属于制造技术领域，具体涉及一种废水储水装置。
背景技术
自来水处理工艺一直以来基本都是通过常规的混凝、沉淀、过滤和消毒，而这种处理工艺不能够深层次的处理水中的重金属离子，水垢等，同时经过加杀菌剂杀菌消毒会让自来水中含有氯。这些都是对人体健康有着危害的物质。并且中国很多城市的自来水管网用的都是镀锌管，经过几十年的腐蚀，很多老管网的自来水中都含有铁锈，同时城市建设过程中也导致自来水管网遭到破坏，使自来水在运输过程中受到二次污染。目前市场上的净水器是连接自来水，过滤后废水经管路排出，废水无储水装置，使得废水得不到合理利用。
发明内容
本实用新型克服现有技术的不足，提出了一种废水储水装置，自来水经滤芯过滤后，废水流到废水储水装置内，废水储水装置有液位感应装置，当检测到废水达到液位线后会提示报警，客户可自由把废水储水装置取出，废水可根据客户的需要进行二次使用(如涮拖把、洗衣服、冲厕所、浇花等)。

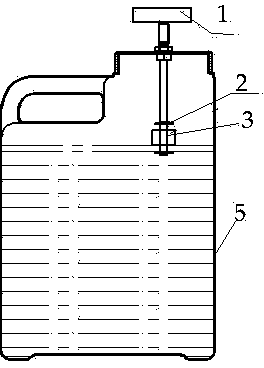

本实用新型的技术方案为：一种废水储水装置，包括桶盖和桶体，所述桶盖设置在桶体的上方，在桶体内设有液位开关，所述液位开关通过塑料螺丝垂直固定在桶盖内部的中心位置，所述液位开关包括支撑柱、上限开关、浮球和下限开关，上限开关和下限开关固定在支撑柱上，浮球呈中空的圆柱形，浮球位于上限开关和下限开关之间，支撑柱通过中空空间贯穿浮球，支撑柱内设有信号线。
本实用新型具有如下有益效果：
1)自来水经滤芯过滤后，废水流到本实用新型所述的废水储水装置内，废水储水装置有液位感应装置，当检测到废水达到液位线后会提示报警，客户可自由把废水储水装置取出，废水可根据客户的需要进行二次使用(如涮拖把、洗衣服、冲厕所、浇花等)。
