申请日2014.10.30
公开(公告)日2015.01.28
IPC分类号C02F1/00
摘要
一种水处理加气管阀门防结垢堵塞装置，所述的水管焊接一个大孔单丝短节与加气阀连接，所述的“n”型管一端与加气阀连接、一端与止回阀连接，所述的加气筒顶部设置出气管口、上部设置压力表接口、进气管口，加气筒下部设置放空管口，所述的止回阀与出气管口连接，所述的出气管口延长至加气筒内，所述的压力表接口与压力表连接、并设置压力表控制阀，所述的进气管口连接加气调节阀，所述的放空管口与放空阀连接。该装置体积小、重量轻、易安装更换;克服了三阀控制调节方法造成加气调节阀内孔结垢、堵塞的问题;又便于检查止回阀渗水。
权利要求书

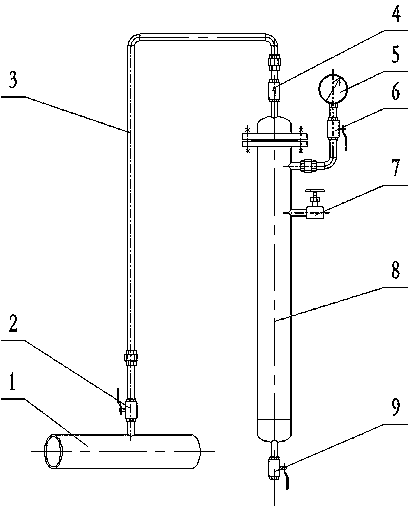

1.一种水处理加气管阀门防结垢堵塞装置，包括水管(1)、加气阀(2)、“n”形管(3)、止回阀(4)、压力表(5)、压力表控制阀(6)，加气调节阀(7)、加气筒(8)、放空阀(9)、出气管口(10)、筒帽(11)、压力表接口(12)、进气管口(13)、放空管口(14)，其特征在于，所述的水管(1)焊接一个大孔单丝短节与加气阀(2)连接，所述的“n”型管(3)一端与加气阀(2)连接、一端与止回阀(4)连接，所述的加气筒(8)顶部设置出气管口(10)、上部设置压力表接口(12)、进气管口(13)，加气筒(8)下部设置放空管口(14)，所述的止回阀(4)与出气管口(10)连接，所述的出气管口(10)延长至加气筒(8)内，所述的压力表接口(12)与压力表(5)连接、并设置压力表控制阀(6)，所述的进气管口(13)连接加气调节阀(7)，所述的放空管口(14)与放空阀(9)连接。
2.根据权利要求1所述的一种水处理加气管阀门防结垢堵塞装置，其特征在于，所述的加气筒(8)顶部设置可拆卸的筒帽(11)。
3.根据权利要求1所述的一种水处理加气管阀门防结垢堵塞装置，其特征在于，所述的水管(1)可根据需要设置为横式或立式。
4.根据权利要求1所述的一种水处理加气管阀门防结垢堵塞装置，其特征在于，所述的加气筒(8)为圆形柱。
说明书
一种水处理加气管阀门防结垢堵塞装置
技术领域
本发明涉及含油污水处理装置中的加气设备，具体为一种水处理加气管阀门防结垢堵塞装置。
背景技术
目前，在含油污水处理的加气过程中，由于加气量小、管线细，调节阀门通径更小，为了便于调节加气量，多选用孔径小的针型阀调节加气量，在运行过程中由于气压和水压的不稳定，时常在加气管阀门内发生水与气发生互换现象，水与气互换的管阀内壁容易形成结垢堵塞，运行一段时间后会发生管阀内孔堵死而加不进气，直接影响含油污水的处理效果，为解决此问题改用三阀控制调节方法进行试验，即：在水管线的进气口加一个加气阀，在气管中间安装一个止回阀，止回阀的后边安装加气调节阀调节加气量，运行时间虽有延长，但由于高矿化度含油污水的结垢和腐蚀严重，运行时间长了在加气阀和止回阀结垢或腐蚀渗水，造成加气调节阀内孔结垢堵塞问题还是没有解决，另外因管线密闭还存在不便检查止回阀的渗水。
发明内容
本发明的目的在于提供一种水处理加气管阀门防结垢堵塞装置以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种水处理加气管阀门防结垢堵塞装置，包括水管、加气阀、“n”形管、止回阀、压力表、压力表控制阀，加气调节阀、加气筒、放空阀、出气管口、筒帽、压力表接口、进气管口、放空管口，所述的水管焊接一个大孔单丝短节与加气阀连接，所述的“n”型管一端与加气阀连接、一端与止回阀连接，所述的加气筒顶部设置出气管口、上部设置压力表接口、进气管口，加气筒下部设置放空管口，所述的止回阀与出气管口连接，所述的出气管口延长至加气筒内，所述的压力表接口与压力表连接、并设置压力表控制阀，所述的进气管口连接加气调节阀，所述的放空管口与放空阀连接。
作为优选，所述的加气筒顶部设置可拆卸的筒帽。
作为优选，所述的水管可根据需要设置为横式或立式。
作为优选，所述的加气筒为圆形柱。
与现有技术相比，本发明的优点：该装置体积小、重量轻、易安装更换;克服了三阀控制调节方法造成加气调节阀内孔结垢、堵塞的问题;又便于检查止回阀渗水。
