申请日2014.06.13
公开(公告)日2014.12.31
IPC分类号C02F11/04; C02F11/12; C05F3/06; E03F3/02; E03F5/14; C02F9/14
摘要
一种城市生活污水无害化处理装置，涉及一种生活污水处理装置，复数个排便装置通过粪便独立管道(3)连接化粪池，所述化粪池上部设有取粪泵，化粪池下部通过液状物管道(13)连接液状物脱水装置(6)，液状物脱水装置上部设有出料口(15)，液状物脱水装置通过管道(10)连接农村或城市绿化管道(12);或液状物脱水装置通过管道连接城市排水主管路(11);本实用新型利用粪便独立管道将蹲便器、坐便器的粪便收集至化粪池，获取的粪便有机肥可用于农业生产，有效的减少了粪便对河道的污染。

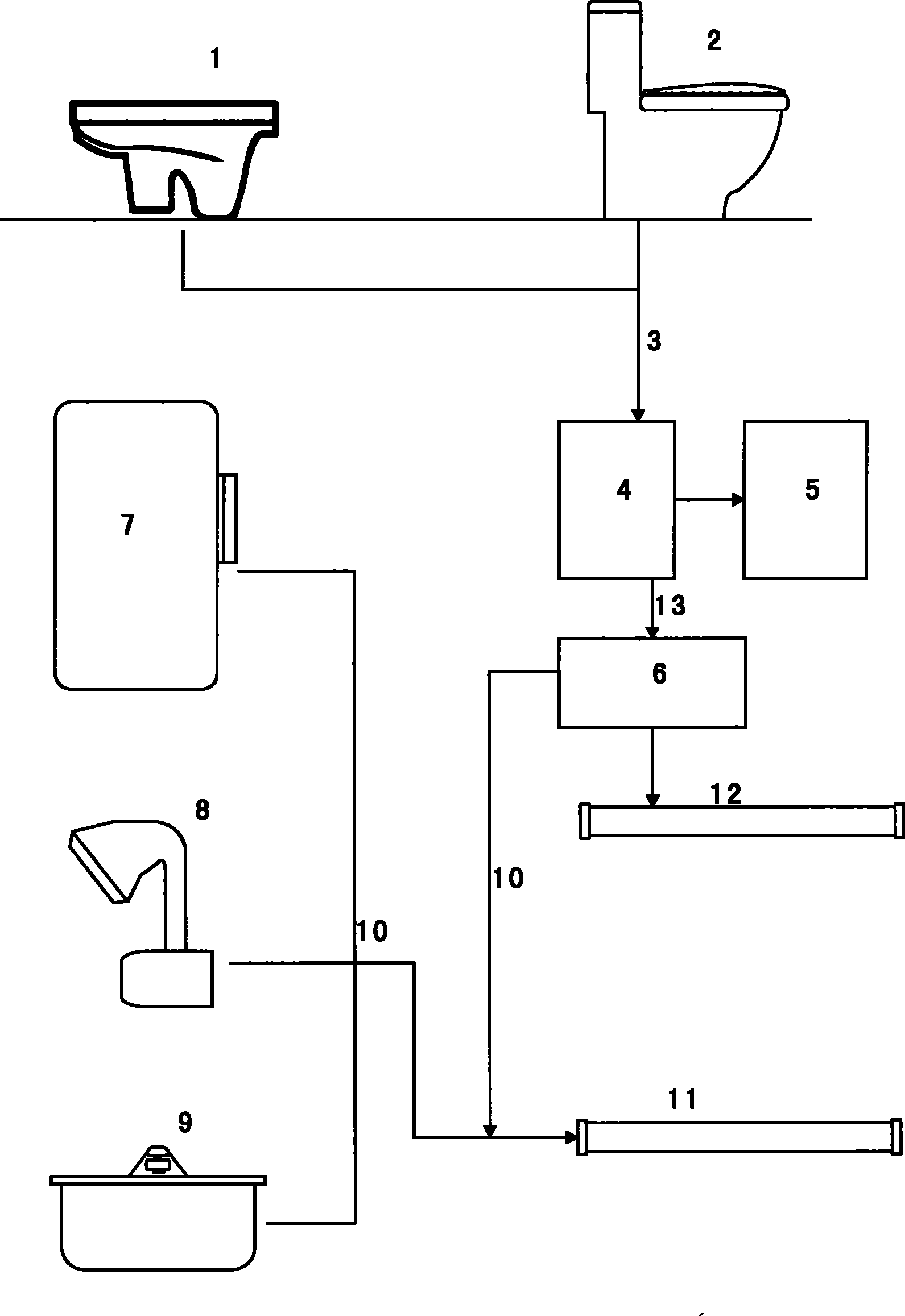

摘要附图
权利要求书
1.一种城市生活污水无害化处理装置，包括排便装置、粪便独立管 道(3)、化粪池(4)、液状物脱水装置(6)和粪便橡胶运输囊(5)，其 特征是：复数个排便装置通过粪便独立管道(3)连接化粪池(4)，所述 化粪池(4)上部设有取粪泵，化粪池(4)下部通过液状物管道(13)连 接液状物脱水装置(6)，液状物脱水装置(6)上部设有出料口(15)，液 状物脱水装置(6)通过管道(10)连接农村或城市绿化管道(12);或液 状物脱水装置(6)通过管道(10)连接城市排水主管路(11)。
2.根据权利要求1所述的城市生活污水无害化处理装置，其特征是： 所述排便装置包括蹲便器(1)、坐便器(2)。
3.根据权利要求1所述的城市生活污水无害化处理装置，其特征是： 所述城市排水主管路(11)通过管道(10)连接洗衣机(7)、淋浴器(8) 和洗漱或洗菜盆(9)排水地漏或下水管。
4.根据权利要求1所述的城市生活污水无害化处理装置，其特征是： 所述液状物脱水装置(6)包括液状物管道(13)、有机肥池(14)、出料 口(15)、滤板(16)、填料(17)和排水箱(18)，液状物管道(13)连 接液状物脱水装置(6)箱体的上部，在液状物管道(13)的上部一侧设 有出料口(15)，液状物脱水装置(6)箱体的中部由上至下设有滤板(16)、 填料(17)，由滤板(16)、填料(17)将液状物脱水装置(6)箱体的上 部隔离为有机肥池(14)，滤板(16)、填料(17)下部的液状物脱水装置 (6)箱体内形成排水箱(18)，所述排水箱(18)通过管道(10)连接农 村或城市绿化管道(12);或排水箱((18)通过管道(10)连接城市排水 主管路(11)。
说明书
一种城市生活污水无害化处理装置
【技术领域】
本实用新型涉及一种生活污水处理装置，尤其是涉及一种城市生活污水无害化处理装置。
【背景技术】
公知的，目前城市中人的粪便都是通过管道混杂洗浴、洗衣、洗菜水同步排放的，对于同步排放的粪便是一种极大的浪费;粪便对于土地来说是一种极好的有机肥料;粪便有机肥料来说，粪便中富含有机物质和作物生长所需的营养物质，不仅能提供作物生长所需养分，改良土壤，还可以改善作物品质，提高作物产量，促进作物高产稳产，保持土壤肥力，同时可提高肥料利用率，降低生产成本。充分合理利用有机肥料能增加作物产量、培肥地力、改善农产品品质、提高土壤养分的有效性具有举足轻重的作用。因此，在我国推广应用有机肥料，符合“加快建设资源节约型、环境友好型社会”的要求，对促进农业与资源、农业与环境以及人与自然和谐友好发展，从源头上促进农产品安全、清洁生产，保护生态环境都有重要意义。随着人民生活水平的提高，居民对安全卫生无污染的有机、绿色食品的需求不断增加，广大农民迫切需要施用有机肥来提高农产品的市场竞争力。
【发明内容】
为了克服背景技术中的不足，本实用新型公开了一种城市生活污水无害化处理装置，利用粪便独立管道将蹲便器、坐便器的粪便收集至化粪池，获 取的粪便有机肥可用于农业生产，有效的减少了粪便对河道的污染。
为实现上述发明目的，本实用新型采用如下技术方案：
一种城市生活污水无害化处理装置，包括排便装置、粪便独立管道、化粪池、液状物脱水装置和粪便橡胶运输囊，复数个排便装置通过粪便独立管道连接化粪池，所述化粪池上部设有取粪泵，化粪池下部通过液状物管道连接液状物脱水装置，液状物脱水装置上部设有出料口，液状物脱水装置通过管道连接农村或城市绿化管道;或液状物脱水装置通过管道连接城市排水主管路。
所述的城市生活污水无害化处理装置，所述排便装置包括蹲便器、坐便器。
所述的城市生活污水无害化处理装置，所述城市排水主管路通过管道连接洗衣机、淋浴器和洗漱或洗菜盆排水地漏或下水管。
所述的城市生活污水无害化处理装置，所述液状物脱水装置包括液状物管道、有机肥池、出料口、滤板、填料和排水箱，液状物管道连接液状物脱水装置箱体的上部，在液状物管道的上部一侧设有出料口，液状物脱水装置箱体的中部由上至下设有滤板、填料，由滤板、填料将液状物脱水装置箱体的上部隔离为有机肥池，滤板、填料下部的液状物脱水装置箱体内形成排水箱，所述排水箱通过管道连接农村或城市绿化管道;或排水箱通过管道连接城市排水主管路。
由于采用了上述技术方案，本实用新型具有如下有益效果：
本实用新型所述的城市生活污水无害化处理装置，通过将居民楼、办公楼、学生楼、写字楼或较大型公共设施卫生间内的蹲便器、坐便器通过独立 的粪便独立管道连接至密闭的化粪池，由泵抽取上层较粘稠的粪便至运输车辆上的粪便橡胶运输囊内运输至农田合理利用;对于含水量较大的粪便经过化粪池的筛网流入液状物脱水装置中，通过滤板、填料过滤分离，上部有机肥池内的经由出料口装入运输车辆上粪便橡胶运输囊内，排水箱中的有机水由城市排水主管路送至污水处理厂或通过农村或城市绿化管道进入近郊农田、城市绿化带;本实用新型有效降低了有机物粪便的浪费。
