申请日2014.06.12
公开(公告)日2014.08.27
IPC分类号C02F1/00
摘要
本发明是一种自循环式污水净化系统，包括主腔体和抽水管路，在所述主腔体的一侧壁上设置有药剂室，所述药剂室内设置有净化药剂，并且在所述药剂室与主腔体之间的侧壁上设置有多个渗药孔，在所述主腔体内部设置有上隔板和下隔板，所述上隔板与主腔体的进水口之间形成混液腔，所述上隔板和下隔板之间形成净化缓冲腔，所述下隔板下方为出水口。采用本发明技术方案，可以实现污水自循环处理，并且能漂浮在水面上移动处理一片片大范围的水域。

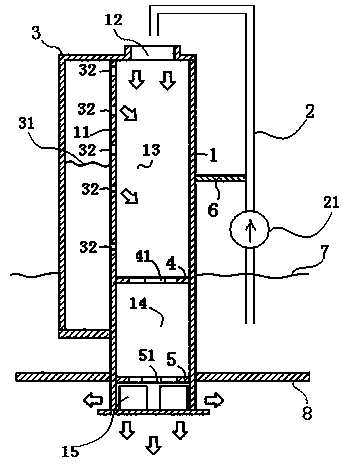

摘要附图
权利要求书
1.一种自循环式污水净化系统，其特征在于，包括主腔体(1)和抽水管路(2)，在所述主腔体(1)的一侧壁(11)上设置有药剂室(3)，所述药剂室(3)内设置有净化药剂(31)，并且在所述药剂室(3)与主腔体(1)之间的侧壁(11)上设置有多个渗药孔(32)，在所述主腔体(1)内部设置有上隔板(4)和下隔板(5)，所述上隔板(4)与主腔体(1)的进水口(12)之间形成混液腔(13)，所述上隔板(4)和下隔板(5)之间形成净化缓冲腔(14)，所述下隔板(5)下方为出水口(15)。
2.根据权利要求1所述的自循环式污水净化系统，其特征在于，所述抽水管路(2)上设置有抽水泵(21)，所述抽水管路(2)通过连接板(6)固定在所述主腔体(1)上，所述渗药孔(32)的位置不低于所述上隔板(4)的高度，所述上隔板(4)的高度接近所述主腔体(1)外部的污水液面(7)，在所述上隔板(4)和下隔板(5)上分别设置有上通水孔(41)和下通水孔(51)，在所述主腔体(1)下部设置有漂浮板(8)，所述漂浮板(8)的规格以所能提供的浮力不低于整个系统的重力为准。
说明书
一种自循环式污水净化系统
技术领域
本发明涉及环保领域，具体涉及一种自循环式污水净化系统。
背景技术
一般的污水净化装置体积较小，净化规模有限，并且移动也不方便，适用范围小，在需要进行大面积净化的水域则无能为力;而如今，土壤和水的污染越来越严重，其中土壤的污染很大部分原因是土壤中水的污染和附近水域的污染，进行大面积的污染水域净化迫在眉睫，而国内这种能处理大面积水域的净化系统非常少，本系统装置可在污水中漂浮，实现移动净化。
发明内容
本发明的目的在于克服现有技术存在的问题，提供一种自循环式污水净化系统。
为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：
一种自循环式污水净化系统，包括主腔体和抽水管路，在所述主腔体的一侧壁上设置有药剂室，所述药剂室内设置有净化药剂，并且在所述药剂室与主腔体之间的侧壁上设置有多个渗药孔，在所述主腔体内部设置有上隔板和下隔板，所述上隔板与主腔体的进水口之间形成混液腔，所述上隔板和下隔板之间形成净化缓冲腔，所述下隔板下方为出水口。
优选的，所述抽水管路上设置有抽水泵，所述抽水管路通过连接板固定在所述主腔体上，所述渗药孔的位置不低于所述上隔板的高度，所述上隔板的高度接近所述主腔体外部的污水液面，在所述上隔板和下隔板上分别设置有上通水孔和下通水孔，在所述主腔体下部设置有漂浮板，所述漂浮板的规格以所能提供的浮力不低于整个系统的重力为准。
本发明的有益效果是:
采用本发明技术方案，可以实现污水自循环处理，并且能漂浮在水面上移动处理一片片大范围的水域。
