申请日2014.06.12
公开(公告)日2014.08.27
IPC分类号C02F9/02
摘要
本发明是一种便携式污水净化装置，包括壳体，所述壳体为半球型，所述壳体内设置有第一净化室和第二净化室，并且由隔板隔开，在所述第一净化室的侧壁上分别设置有进水口和第一排污口，在所述第二净化室的侧壁上分别设置有出水口和第二排污口，在所述壳体较厚部位的侧壁上还设置有连接块。采用本发明技术方案，装置小巧便携，可悬挂、固定连接在各类墙壁上。

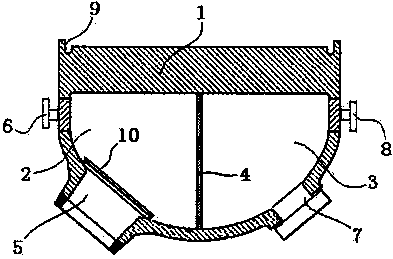

摘要附图
权利要求书
1.一种便携式污水净化装置，包括壳体(1)，其特征在于，所述壳体(1)为半球型，所述壳体(1)内设置有第一净化室(2)和第二净化室(3)，并且由隔板(4)隔开，在所述第一净化室(1)的侧壁上分别设置有进水口(5)和第一排污口(6)，在所述第二净化室(3)的侧壁上分别设置有出水口(7)和第二排污口(8)，在所述壳体(1)较厚部位的侧壁上还设置有连接块(9)。
2.根据权利要求1所述的便携式污水净化装置，其特征在于，所述隔板(4)上密集地设置有通水孔，所述进水口(5)处设置有滤网(10)，所述连接块(9)包括：挂钩、卡槽或锁扣中的一种。
说明书
一种便携式污水净化装置
技术领域
本发明涉及环保领域，具体涉及一种便携式污水净化装置。
背景技术
现有的用于生活中的污水净化器一般由于体积重量等原因不易携带，在外修建铁路轨道和建筑人员或是外出旅游人群有时候难喝道清洁干净的水，特别需要一种能随身携带型的污水净化装置，而本装置可轻松解决上述问题。
发明内容
本发明的目的在于克服现有技术存在的问题，提供一种便携式污水净化装置。
为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：
一种便携式污水净化装置，包括壳体，所述壳体为半球型，所述壳体内设置有第一净化室和第二净化室，并且由隔板隔开，在所述第一净化室的侧壁上分别设置有进水口和第一排污口，在所述第二净化室的侧壁上分别设置有出水口和第二排污口，在所述壳体较厚部位的侧壁上还设置有连接块。
优选的，所述隔板上密集地设置有通水孔，所述进水口处设置有滤网，所述连接块包括：挂钩、卡槽或锁扣中的一种。
本发明的有益效果是:
采用本发明技术方案，装置小巧便携，可悬挂、固定连接在各类墙壁上。
