申请日2014.05.25
公开(公告)日2014.12.03
IPC分类号E03B11/00
摘要
本实用新型属于纯水机废水收集再利用领域，尤其是涉及一种纯水机废水收集箱，所述纯水机包括由管道连接的原水箱、过滤瓶、水泵、纯水箱、废水收集箱，还包括三通管件，所述三通管件出水管连接过滤瓶，第一进水管连接废水收集箱，第二进水管连接下水管道，所述第二进水管设置负压阀，所述废水收集箱内侧第一进水管处设置浮球阀。本实用新型具有的优点和积极效果是：三通管件、浮球阀和负压阀结合使用，在充分利用水资源的前提下，对废水箱内的废水水位能够进行准确控制，防止废水回流对纯水机造成损害，安全可靠，延长纯水机使用寿命。
权利要求书
1.一种纯水机废水收集箱，所述纯水机包括由管道连接的原水箱、过 滤瓶、水泵、纯水箱、废水收集箱，其特征在于：还包括三通管件，所述三 通管件出水管连接过滤瓶，第一进水管连接废水收集箱，第二进水管连接下 水管道，所述废水收集箱内侧第一进水管处设置浮球阀，所述第二进水管设 置负压阀。
2.根据权利要求1所述的一种纯水机废水收集箱，其特征在于：所述 废水收集箱设置出水管，所述出水管设置在废水收集箱下部，所述出水管设 置阀门。
说明书
一种纯水机废水收集箱
技术领域
本发明创造属于纯水机废水收集再利用领域，尤其是涉及一种纯水机废 水收集箱。
背景技术
随着人民生活水平的提高，对饮用水的质量问题的要求已经越来越多的 得到重视，各种各样的纯水机在对水进行处理的过程中都会产生废水，而这 些废水直接被排入下水道，造成水资源的的浪费。
申请号为2011100965843的专利，公开了一种纯水机废水再利用装置， 该技术方案的工作过程是，在使用时，水箱中的水位下降到一定水位时，水 箱下端的的进水球阀自动打开，对水箱进行补水，当水位到达一定高度时， 进水球阀自动关闭，水箱底部设置管道进入车间，供生产使用，水箱设置溢 水管，水位到达溢水口时，废水就会通过溢水口排出，进入下水道。
这种技术方案适合于废水收集后马上能够得到使用的工业生产单位， 在学校、机关、写字楼等废水收集后不能马上利用的单位则不适用。另外， 当水箱内水位过高，压力过大时，水箱容易产生的废水容易产生回流，对纯 水机造成损害，影响使用寿命。
发明内容
本发明创造要解决的问题是在保证设备安全运行的前提下，对纯水机废 水进行有效的收集。

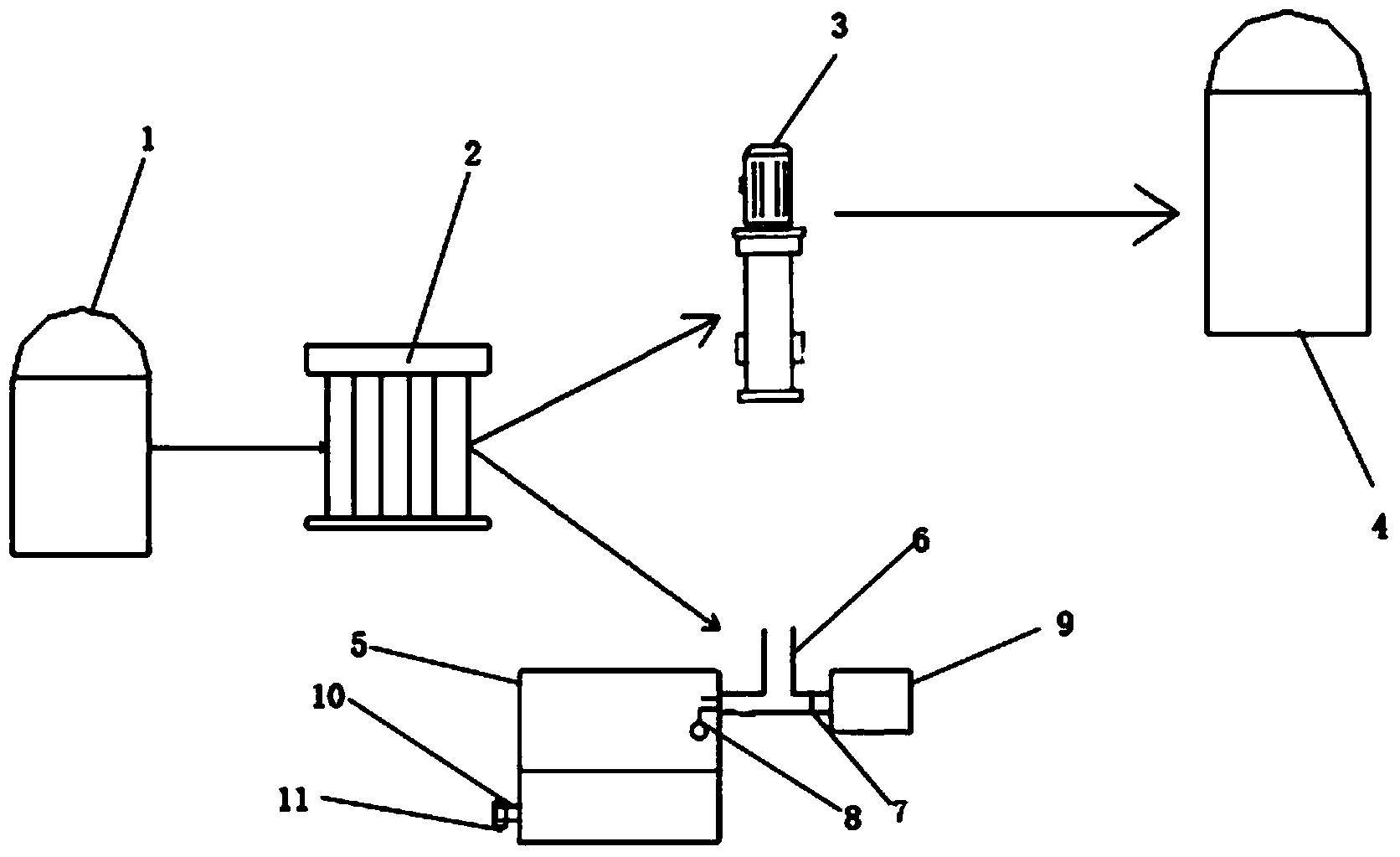

为解决上述技术问题，本发明创造采用的技术方案是：一种纯水机废水 收集箱，所述纯水机包括由管道连接的原水箱、过滤瓶、水泵、纯水箱、废 水收集箱，包括三通管件，所述三通管件出水管连接过滤瓶，第一进水管连 接废水收集箱，第二进水管连接下水管道，所述废水收集箱内侧第一进水管 处设置浮球阀，所述第二进水管设置负压阀。
进一步，所述废水收集箱设置出水管，所述出水管设置在废水收集箱下 部，所述出水管设置阀门。
本发明创造具有的优点和积极效果是：三通管件、浮球阀和负压阀结合 使用，结构简单、使用方便，在充分利用水资源的前提下，对废水箱内的废 水水位能够进行准确控制，防止废水回流对纯水机造成损害，安全可靠，延 长纯水机使用寿命。
