申请日2014.06.12
公开(公告)日2014.10.22
IPC分类号E03F1/00
摘要
本实用新型公开了地下污水罐气举排污装置，包括原料气分离器、地下污水罐、地上卧式罐，所述原料气分离器通过污水入管连接地下污水罐，所述地下污水罐通过污水出管连接地上卧式罐，所述地下污水罐上端口密封有一个密封盖，所述地下污水罐还连接有一个污水排出动力装置，该动力装置主要为内充有压缩天然气的压缩天然气管，所述压缩天然气管穿过密封盖伸入地下污水罐内，穿过时做密封处理。所述地下污水罐还纵向设置一个同样穿过密封盖的翻板液位计，穿过时做密封处理。本实用新型切实解决了原先生产、安全、环境污染的相关问题。

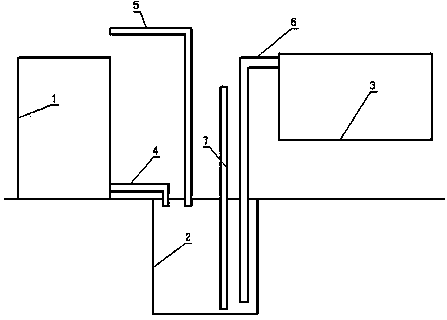

摘要附图
权利要求书
1.地下污水罐气举排污装置，包括原料气分离器、地下污水罐、地上卧式罐，所述原料气分离器通过污水入管连接地下污水罐，所述地下污水罐通过污水出管连接地上卧式罐，其特征在于，所述地下污水罐上端口密封有一个密封盖，所述地下污水罐还连接有一个污水排出动力装置，该动力装置主要为内充有压缩天然气的压缩天然气管，所述压缩天然气管穿过密封盖伸入地下污水罐内，穿过时做密封处理。
2.根据权利要求1所述的地下污水罐气举排污装置，其特征在于，所述地下污水罐还纵向设置一个同样穿过密封盖的翻板液位计，穿过时做密封处理。
3.根据权利要求2所述的地下污水罐气举排污装置，其特征在于，所述翻板液位计包括导向管和液位计浮子，所述液位计浮子滑动在导向管内，靠自身重力滑入地下污水罐内，再靠污水的浮力在导向管内上下浮动实时知晓液位。
4.根据权利要求1所述的地下污水罐气举排污装置，其特征在于，所述污水入管和污水出管同样要穿过密封盖，穿过时做密封处理，所述压缩天然气管和污水入管在进入地下污水罐内出口位于地下污水罐内顶端，所述污水出管在地下污水罐内深入地下污水罐内底部。
5.根据权利要求1所述的地下污水罐气举排污装置，其特征在于，所述密封盖通过法兰密封在地下污水罐上端口上。
说明书
地下污水罐气举排污装置
技术领域
本实用新型涉及石油开发油气集输排污技术，具体地说是地下污水罐气举排污装置。
背景技术
孤岛压气站在处理进站的天然气过程中，会脱离出一部分污水，这些污水如不进行妥善处理，一是污染环境;二是污水中含有少量烃类重组分，存在安全隐患。具体问题如下：
1.地下污水罐使用液下泵进行排污处理，机泵在使用过程中发生故障次数频繁，严重影响正常生产运行;2.由于机泵维修频繁，员工维修劳动强度大，维修费用及电力损耗较高;3.机泵在运行过程中，电路出现故障，存在安全事故隐患;4.无法直观判断地下罐液位高度，日常工作中需要用油尺进行多次测量，有时测量不准确，恶劣天气下测量不及时，易引起冒罐事故造成污染。
发明内容
本实用新型的目的在于提供地下污水罐气举排污装置，切实解决了原先生产、安全、环境污染的相关问题。
为了达成上述目的，本实用新型采用了如下技术方案，地下污水罐气举排污装置，包括原料气分离器、地下污水罐、地上卧式罐，所述原料气分离器通过污水入管连接地下污水罐，所述地下污水罐通过污水出管连接地上卧式罐，所述地下污水罐上端口密封有一个密封盖，所述地下污水罐还连接有一个污水排出动力装置，该动力装置主要为内充有压缩天然气的压缩天然气管，所述压缩天然气管穿过密封盖伸入地下污水罐内，穿过时做密封处理。
所述地下污水罐还纵向设置一个同样穿过密封盖的翻板液位计，穿过时做密封处理。
所述翻板液位计包括导向管和液位计浮子，所述液位计浮子滑动在导向管内，靠自身重力滑入地下污水罐内，再靠污水的浮力在导向管内上下浮动实时知晓液位。
所述污水入管和污水出管同样要穿过密封盖，穿过时做密封处理，所述压缩天然气管和污水入管在进入地下污水罐内出口位于地下污水罐内顶端，所述污水出管在地下污水罐内深入地下污水罐内底部。
所述密封盖通过法兰密封在地下污水罐上端口上。
相较于现有技术，本实用新型具有以下有益效果：
(1)拆除原有老化泵机，在地下罐与燃料气管线之间焊接充气管线，利用压缩天然气做动力将地下罐液体推举到污水卧罐中，并添加相应放空管线和压力表;(2)在地下罐的上部分安装液位计用于液位检测，避免了原先用油尺来观察液位引发冒罐漏气的安全隐患。
