申请日2014.05.22
公开(公告)日2014.09.03
IPC分类号C02F1/44; C02F1/32
摘要
本发明涉及一种机械过滤装置，具体涉及一种污水深度处理抑菌反渗透保安过滤器，包括上端盖、下端盖、与上端盖垂直设置的挡板、滤芯、设有进水的外壳以及紫外线灯，所述上端盖与挡板之间交叉设有滤芯和紫外线灯，所述上端盖上设有通孔，所述下端盖底端设有出水管，所述外壳垂直设置在上端盖与下端盖之间。所述滤芯呈线性阵列在上端盖与挡板之间，所述紫外线灯呈圆周状阵列在上端盖与挡板之间，所述挡板设于外壳内，本发明充分利用紫外线，极大地降低了氧化性杀菌剂和还原剂的投加量，减少了氧化性杀菌剂对反渗透膜元件的损害，实现了城市污水的无害化抑菌处理。
权利要求书

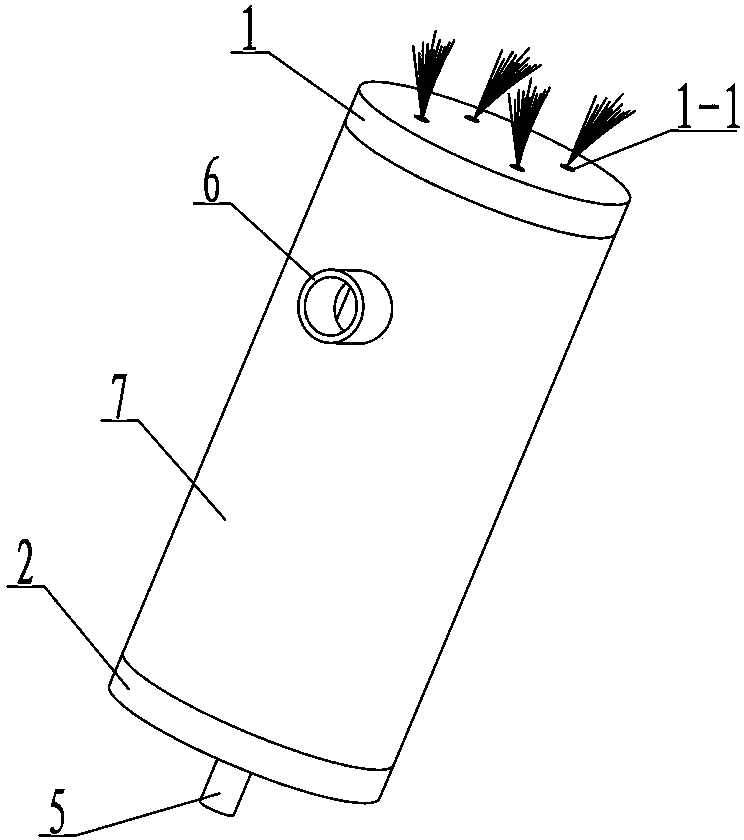

1.一种污水深度处理抑菌反渗透保安过滤器，其特征在于: 其包括上端盖(1)、下端盖(2)、与上端盖(1)平行设置的挡板(8)、滤芯(3)、设有进水管(6)的外壳(7)以及紫外线灯(4);
所述上端盖(1)与挡板(8)之间相间设有滤芯(3)和紫外线灯(4)，所述上端盖(1)上设有通孔(1-1)，所述下端盖(2)底端设有出水管(5)，所述外壳(7)垂直设置在上端盖(1)与下端盖(2)之间。
2.根据权利要求1所述的一种污水深度处理抑菌反渗透保安过滤器，其特征在于：所述滤芯(3)呈线性阵列在上端盖(1)与挡板(8)之间，所述紫外线灯(4)呈圆周状阵列在上端盖(1)与挡板(8)之间，所述挡板(8)设于外壳(7)内。
3.根据权利要求1或2所述的一种污水深度处理抑菌反渗透保安过滤器，其特征在于：所述紫外线灯(4)与滤芯(3)的距离为7cm或以下，所述紫外线灯(4)的导线引出端穿过通孔(1-1)与外界电源连接，所述进水管(6)与外界污水连通，所述紫外线灯(4)的型号为上海四通40W紫外线灯管。
说明书
一种污水深度处理抑菌反渗透保安过滤器
技术领域
本发明涉及一种机械过滤装置，具体涉及一种污水深度处理抑菌反渗透保安过滤器。
背景技术
随着我国水资源短缺、水污染严重、水生态恶化问题日益突出及严格水资源管理制度的实施，将城市污水替代清洁水源已成为工业企业的必然选择。目前，反渗透系统已成为城市污水深度处理系统中的核心，然而由于城市污水具有高微生物和高有机物的特点，在反渗透处理城市污水的过程中往往会发生较严重的微生物滋生，造成反渗透系统污堵，无法使反渗透连续稳定运行。
发明内容
本发明所要解决的技术问题是提供一种作业稳定、操作方便且能有效抑制微生物滋生的污水深度处理抑菌反渗透保安过滤器。
为解决以上技术问题，本发明采用如下技术方案：本发明包括上端盖、下端盖、与上端盖平行设置的挡板、滤芯、设有进水的外壳以及紫外线灯;
所述上端盖与挡板之间相间设有滤芯和紫外线灯，所述上端盖上设有通孔，所述下端盖底端设有出水管，所述外壳垂直设置在上端盖与下端盖之间。所述滤芯呈线性阵列在上端盖与挡板之间，所述紫外线灯呈圆周状阵列在上端盖与挡板之间，所述挡板设于外壳内。所述紫外线灯与滤芯的距离为7cm或以下，所述紫外线灯的导线引出端穿过通孔与外界电源连接，所述进水管与外界污水连通，所述紫外线灯的型号为上海四通40W紫外线灯管。
本发明的积极效果如下：本发明的紫外线灯发射出的紫外线可有效抑制污水中的微生物和细菌，降低城市污水对反渗透系统污堵的风险，延长反渗透运行周期，有效减少反渗透清洗频率;本发明一体化设置，结构简单，可对城市污水进行实时处理，操作简单方便，提高了抑菌效果;本发明充分利用紫外线，极大地降低了氧化性杀菌剂和还原剂的投加量，减少了氧化性杀菌剂对反渗透膜元件的损害，实现了城市污水的无害化抑菌处理。
