申请日2018.01.12
公开(公告)日2018.04.20
IPC分类号C02F1/38
摘要
本发明公开了一种一级污水处理用固液分离装置，包括底部中空外壳和顶部中空外壳，底部中空外壳的底部通过螺栓安装有多个连接板，每个连接板底部的中心均安装一支撑杆。本发明利用离心力的原理，实现过滤作用，而且该装置能够使得底部中空外壳和顶部中空外壳能够自由组合和拆卸，从而方便对内部过滤的杂物排出，此外，该装置中的离心力过滤旋转机构，当内部污水旋转，产生涡流现象，涡流使得污水中的杂质产生离心现象，使得杂质会朝向外侧运动，而污水中的液体会通过离心力过滤旋转机构用过滤孔进入到离心力过滤旋转机构用中空结构内部，在重力作用下，通过主排液管道排出，其中电动机旋转的越快，产生的离心力效果越强，过滤效果越好，实用性强。
权利要求书

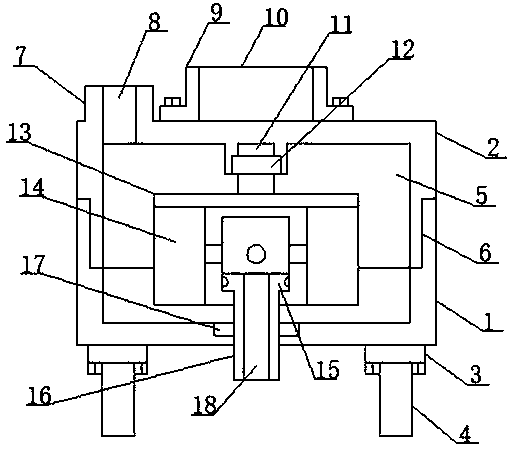

1.一种一级污水处理用固液分离装置，包括底部中空外壳(1)和顶部中空外壳(2)等，其特征在于：所述底部中空外壳(1)的底部通过螺栓安装有多个连接板(3)，每个所述连接板(3)底部的中心均安装一支撑杆(4)，所述底部中空外壳(1)和顶部中空外壳(2)的中心均设置有液体过滤区间(5)，所述底部中空外壳(1)顶部和顶部中空外壳(2)底部通过主螺纹结构(6)连接，所述顶部中空外壳(2)顶部的一侧设置有与其一体式结构的污水进入管道(7)，所述污水进入管道(7)的内部设置有连通外界和液体过滤区间(5)的污水进入管道孔(8)，所述顶部中空外壳(2)顶部的中心通过螺栓安装一电动机安装外壳(9)，所述电动机安装外壳(9)的内部安装一倒置的电动机(10)，所述电动机(10)中的电动机主轴(11)贯穿所述顶部中空外壳(2)顶部的中心，所述电动机主轴(10)的轴体延伸至所述液体过滤区间(5)的内部，且所述电动机主轴(10)的底端安装一安装板结构(13)，所述安装板结构(13)的底部安装一离心力过滤旋转机构(14)，所述离心力过滤旋转机构(14)的内部安装一活塞板(15)，所述活塞板(15)底部中心设置有与其一体式结构的污水排放管道(16)，所述污水排放管道(16)的管道体贯穿所述离心力过滤旋转机构(14)和底部中空外壳(1)的中心，且所述污水排放管道(16)和活塞板(15)的中心设置有连通活塞板(15)和底部中空外壳(1)下方的污水排放管道孔(18)。
2.根据权利要求1所述的一种一级污水处理用固液分离装置，其特征在于：所述主螺纹结构(6)包括设置在底部中空外壳(1)上端内侧的内螺纹结构和设置在顶部中空外壳(2)底端外侧的外螺纹结构，且所述内螺纹结构与外螺纹结构相啮合。
3.根据权利要求1所述的一种一级污水处理用固液分离装置，其特征在于：所述底部中空外壳(1)在被电动机主轴(11)贯穿的部位安装有第一密封圈(12)，且所述电动机主轴(11)的轴体插入到第一密封圈(12)的内部。
4.根据权利要求1所述的一种一级污水处理用固液分离装置，其特征在于：所述顶部中空外壳(2)在被主排液管道(16)贯穿的部位安装有第二密封圈(17)，且所述主排液管道(16)的轴体插入到第二密封圈(17)的内部。
5.根据权利要求1所述的一种一级污水处理用固液分离装置，其特征在于：所述液体过滤区间(5)的结构半径为所述离心力过滤旋转机构(14)的横向尺寸的1-2倍。
6.根据权利要求1所述的一种一级污水处理用固液分离装置，其特征在于：所述离心力过滤旋转机构(14)包括离心力过滤旋转机构用柱状空心外壳(141)、离心力过滤旋转机构用旋转板(142)、离心力过滤旋转机构用中空结构(143)、离心力过滤旋转机构用过滤孔(144)、离心力过滤旋转机构用密封圈安装凹槽(145)、离心力过滤旋转机构用密封圈(146)和离心力过滤旋转机构用中心孔结构(147)。
7.根据权利要求6所述的一种一级污水处理用固液分离装置，其特征在于：所述离心力过滤旋转机构用柱状空心外壳(141)的一端安装在安装板结构(13)底部的中心，所述离心力过滤旋转机构用柱状空心外壳(141)的侧面设置有与其与离心力过滤旋转机构用柱状空心外壳(141)为一体式结构的离心力过滤旋转机构用旋转板(142)，所述离心力过滤旋转机构用柱状空心外壳(141)内部的中心设置有离心力过滤旋转机构用中空结构(143)，所述离心力过滤旋转机构用柱状空心外壳(141)中部的壳体设置有多个离心力过滤旋转机构用过滤孔(144)，所述离心力过滤旋转机构用过滤孔(144)的一端连通离心力过滤旋转机构用中空结构(143)，所述离心力过滤旋转机构用过滤孔(144)的另一端连通离心力过滤旋转机构用柱状空心外壳(141)的外侧，所述离心力过滤旋转机构用柱状空心外壳(141)在位于所述离心力过滤旋转机构用中空结构(143)底端的内部设置有离心力过滤旋转机构用密封圈安装凹槽(145)，所述离心力过滤旋转机构用柱状空心外壳(141)在位于所述离心力过滤旋转机构用密封圈安装凹槽(145)的内部安装一离心力过滤旋转机构用密封圈(146)，所述离心力过滤旋转机构用柱状空心外壳(141)的内部在位于所述离心力过滤旋转机构用密封圈安装凹槽(145)底部中心设置有离心力过滤旋转机构用中心孔结构(147)，且所述离心力过滤旋转机构用中心孔结构(147)连通离心力过滤旋转机构用柱状空心外壳(141)下方和离心力过滤旋转机构用密封圈安装凹槽(145)，所述离心力过滤旋转机构用柱状空心外壳(141)在位于所述离心力过滤旋转机构用中空结构(143)的内部放置有活塞板(15)，所述活塞板(15)的侧面套接有密封圈，所述活塞板(15)底端的污水排放管道(16)贯穿离心力过滤旋转机构用密封圈(146)和离心力过滤旋转机构用中心孔结构(147)。
8.根据权利要求7所述的一种一级污水处理用固液分离装置，其特征在于：多个所述离心力过滤旋转机构用旋转板(142)关于所述离心力过滤旋转机构用柱状空心外壳(141)的轴心线为圆心呈环形阵列设置。
说明书
一种一级污水处理用固液分离装置
技术领域
本发明涉及污水处理技术领域，具体为一种一级污水处理用固液分离装置。
背景技术
目前，在污水处理方面，分为三级处理，其中一级处理便包含固液分离，其主要作用是，将液体中含有的较大的固体进行分离，而一般的分离方式是通过过滤方式进行单独的过滤，然后其过滤仅仅分为一个简单步骤的过滤，大多是利用过滤网进行过滤，由于过滤网的缺陷比较多，导致过滤范围低，效率低，具有较大的局限性。
发明内容
本发明的目的在于提供一种一级污水处理用固液分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种一级污水处理用固液分离装置，包括底部中空外壳和顶部中空外壳，所述底部中空外壳的底部通过螺栓安装有多个连接板，每个所述连接板底部的中心均安装一支撑杆，所述底部中空外壳和顶部中空外壳的中心均设置有液体过滤区间，所述底部中空外壳顶部和顶部中空外壳底部通过主螺纹结构连接，所述顶部中空外壳顶部的一侧设置有与其一体式结构的污水进入管道，所述污水进入管道的内部设置有连通外界和液体过滤区间的污水进入管道孔，所述顶部中空外壳顶部的中心通过螺栓安装一电动机安装外壳，所述电动机安装外壳的内部安装一倒置的电动机，所述电动机中的电动机主轴贯穿所述顶部中空外壳顶部的中心，所述电动机主轴的轴体延伸至所述液体过滤区间的内部，且所述电动机主轴的底端安装一安装板结构，所述安装板结构的底部安装一离心力过滤旋转机构，所述离心力过滤旋转机构的内部安装一活塞板，所述活塞板底部中心设置有与其一体式结构的污水排放管道，所述污水排放管道的管道体贯穿所述离心力过滤旋转机构和底部中空外壳的中心，且所述污水排放管道和活塞板的中心设置有连通活塞板和底部中空外壳下方的污水排放管道孔。
作为优选，所述主螺纹结构包括设置在底部中空外壳上端内侧的内螺纹结构和设置在顶部中空外壳底端外侧的外螺纹结构，且所述内螺纹结构与外螺纹结构相啮合。
作为优选，所述底部中空外壳在被电动机主轴贯穿的部位安装有第一密封圈，且所述电动机主轴的轴体插入到第一密封圈的内部。
作为优选，所述顶部中空外壳在被主排液管道贯穿的部位安装有第二密封圈，且所述主排液管道的轴体插入到第二密封圈的内部。
作为优选，所述液体过滤区间的结构半径为所述离心力过滤旋转机构的横向尺寸的1-2倍。
作为优选，所述离心力过滤旋转机构包括离心力过滤旋转机构用柱状空心外壳、离心力过滤旋转机构用旋转板、离心力过滤旋转机构用中空结构、离心力过滤旋转机构用过滤孔、离心力过滤旋转机构用密封圈安装凹槽、离心力过滤旋转机构用密封圈和离心力过滤旋转机构用中心孔结构。
作为优选，所述离心力过滤旋转机构用柱状空心外壳的一端安装在安装板结构底部的中心，所述离心力过滤旋转机构用柱状空心外壳的侧面设置有与其与离心力过滤旋转机构用柱状空心外壳为一体式结构的离心力过滤旋转机构用旋转板，所述离心力过滤旋转机构用柱状空心外壳内部的中心设置有离心力过滤旋转机构用中空结构，所述离心力过滤旋转机构用柱状空心外壳中部的壳体设置有多个离心力过滤旋转机构用过滤孔，所述离心力过滤旋转机构用过滤孔的一端连通离心力过滤旋转机构用中空结构，所述离心力过滤旋转机构用过滤孔的另一端连通离心力过滤旋转机构用柱状空心外壳的外侧，所述离心力过滤旋转机构用柱状空心外壳在位于所述离心力过滤旋转机构用中空结构底端的内部设置有离心力过滤旋转机构用密封圈安装凹槽，所述离心力过滤旋转机构用柱状空心外壳在位于所述离心力过滤旋转机构用密封圈安装凹槽的内部安装一离心力过滤旋转机构用密封圈，所述离心力过滤旋转机构用柱状空心外壳的内部在位于所述离心力过滤旋转机构用密封圈安装凹槽底部中心设置有离心力过滤旋转机构用中心孔结构，且所述离心力过滤旋转机构用中心孔结构连通离心力过滤旋转机构用柱状空心外壳下方和离心力过滤旋转机构用密封圈安装凹槽，所述离心力过滤旋转机构用柱状空心外壳在位于所述离心力过滤旋转机构用中空结构的内部放置有活塞板，所述活塞板的侧面套接有密封圈，所述活塞板底端的污水排放管道贯穿离心力过滤旋转机构用密封圈和离心力过滤旋转机构用中心孔结构。
作为优选，多个所述离心力过滤旋转机构用旋转板关于所述离心力过滤旋转机构用柱状空心外壳的轴心线为圆心呈环形阵列设置。
与现有技术相比，本发明的有益效果是：本发明利用离心力的原理，利用电动机旋转所驱动的离心力过滤旋转机构，使得位于液体过滤区间内部的带有杂物的污水在产生涡流的情况下，使得杂物能够在离心力的作用下，远离排水管道孔，从而实现污水中液体和固体的过滤作用，而且，该装置利用主螺纹结构的连接技术，能够使得底部中空外壳和顶部中空外壳能够自由组合和拆卸，从而方便对内部过滤的杂物排出。此外，该装置中的离心力过滤旋转机构，当电动机带动离心力过滤旋转机构用旋转板快速旋转时，必定会带动内部的污水旋转，产生涡流现象，涡流使得污水中的杂质产生离心现象，使得杂质会朝向外侧运动，而污水中的液体会通过离心力过滤旋转机构用过滤孔进入到离心力过滤旋转机构用中空结构内部，在重力的作用下，通过主排液管道排出，其中电动机旋转的越快，产生的离心力效果越强，过滤效果越好，实用性强。
