申请日2018.01.04
公开(公告)日2018.04.20
IPC分类号C02F9/04; B01D29/56; B01D29/11; B01D29/075
摘要
本发明公开了一种新型家用污水循环处理装置及其处理方法，包括底座，其所述底座的顶部安装有第一垫板，所述第一垫板的顶部左侧安装有第一水泵，所述第一水泵的右侧安装有第二接水口，所述箱体的顶部安装有电机箱，所述电机箱的内腔安装有电机，所述第二水泵的右侧安装有第三水管，所述第三水管的右侧安装有水龙头，所述第一垫板的右侧顶部安装有水槽，所述水槽通过第二水管与第一水泵相连。本发明通过螺纹杆与第三螺母、第二螺母和第一螺母螺纹相连，从而使第一接水口与第三接水口和第二接水口向贴合，并且通过第三接水口中第一晒网，从而使储存的杂质可以通过第一晒网可以做到过滤，并且通过螺纹杆做到第三接水口可以做到拆卸清理。
权利要求书

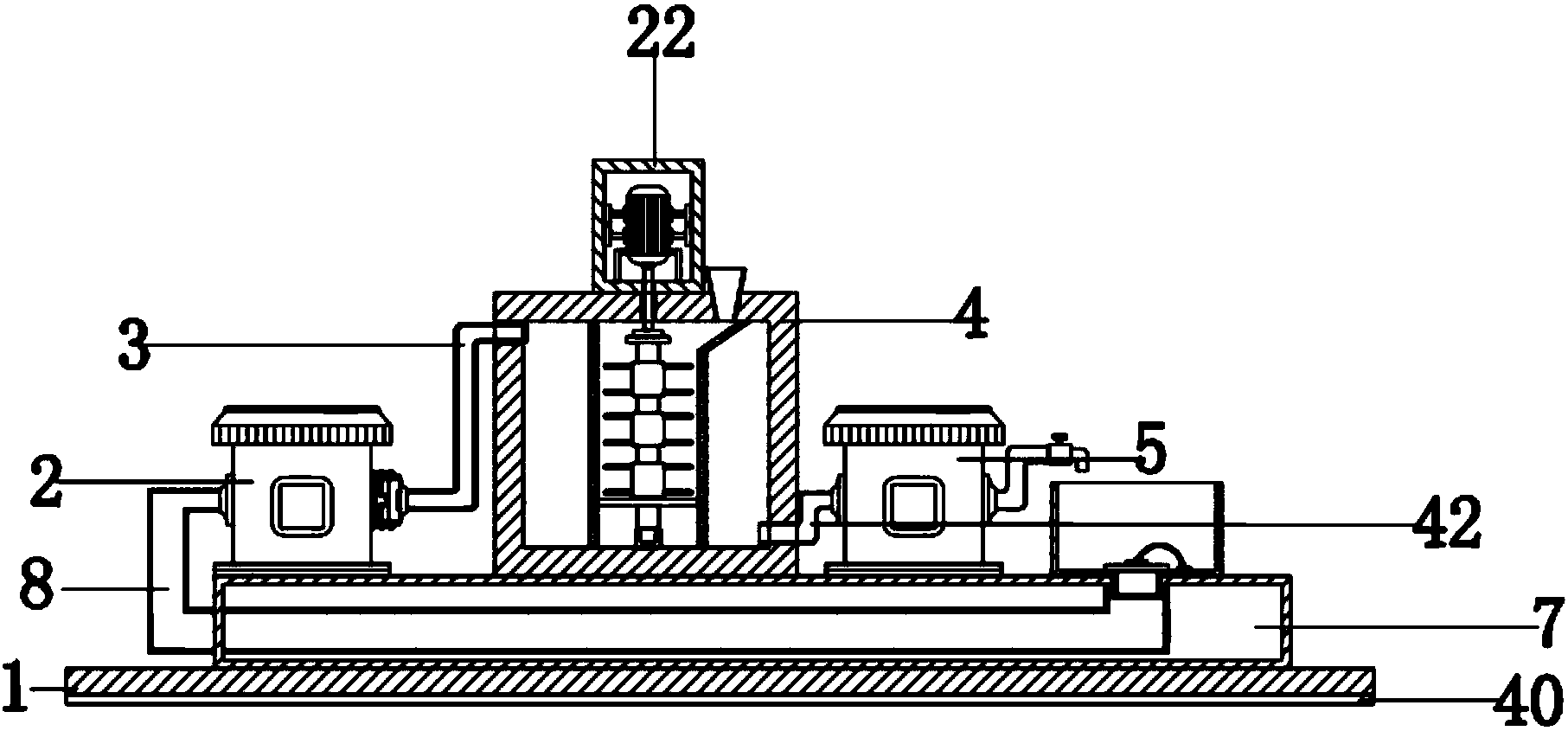

1.一种新型家用污水循环处理装置，包括底座(1)，其特征在于：所述底座(1)的顶部安装有第一垫板(7)，所述第一垫板(7)的顶部左侧安装有第一水泵(2)，所述第一水泵(2)的右侧安装有第二接水口(15)，所述第二接水口(15)的上下两侧均安装有第一螺母(17)，所述第二接水口(15)的右侧安装有第三橡胶环(16)，所述第二接水口(15)的右侧设有第三接水口(11)，所述第三接水口(11)的内腔安装有第一晒网(13)，所述第三接水口(11)的左右两侧均安装有第二橡胶环(14)，所述第三接水口(11)的上下两侧均安装有第二螺母(18)，所述第三接水口(11)的右侧设有第一接水口(9)，所述第一接水口(9)的右侧安装有第一水管(3)，所述第一接水口(9)的左侧安装有第一橡胶环(12)，所述第一接水口(9)的上下两侧均安装有第三螺母(19)，所述第三螺母(19)的右侧安装有螺纹杆(10)，所述螺纹杆(10)依次与第三螺母(19)、第二螺母(18)和第一螺母(17)相连，所述第一垫板(7)的左侧顶部安装有箱体(4)，所述第一水管(3)贯穿箱体(4)，所述箱体(4)的顶部安装有电机箱(22)，所述电机箱(22)的内腔安装有电机(20)，所述电(20)的底部安装有电机轴(24)，所述电机轴(24)依次贯穿电机箱(22)和箱体(4)，所述箱体(4)的左侧设有进药口(29)，所述电机轴(24)的底部安装有转杆(26)，所述转杆(26)的外壁套有多个固定套(27)，所述固定套(27)的四角均安装有搅拌杆(28)，所述搅拌杆(28)的外侧均设有第二筛网(25)，所述箱体(4)的底部右侧安装有第四水管(42)，所述第四水管(42)贯穿箱体(4)与第二水泵(5)相连，所述第二水泵(5)的右侧安装有第三水管(31)，所述第三水管(31)的右侧安装有水龙头(33)，所述第一垫板(7)的右侧顶部安装有水槽(6)，所述水槽(6)通过第二水管(8)与第一水泵(2)相连。
2.根据权利要求1所述的一种新型家用污水循环处理装置，其特征在于：所述水槽(6)的内腔底部安装有第三筛网(41)，所述第三筛网(41)依次贯穿水槽(6)和第一垫板(7)，所述水槽(6)的内腔底部右侧安装有第三挡板(39)，所述第三挡板(39)通过连接绳(36)与第二挡板(38)相连，所述第二挡板(38)的底部安装有第一挡板(37)，所述第一挡板(37)的底部安装有橡胶塞(35)。
3.根据权利要求1所述的一种新型家用污水循环处理装置，其特征在于：所述电机(20)的四角均安装有第一连接杆(21)，所述第一连接杆(21)与电机箱(22)相连。
4.根据权利要求1所述的一种新型家用污水循环处理装置，其特征在于：所述电机(20)通过第二连接杆(23)与电机箱(22)相连。
5.根据权利要求1所述的一种新型家用污水循环处理装置，其特征在于：所述第一水泵(2)与第二水泵(5)的顶部分别安装有散热口(30)。
6.根据权利要求1所述的一种新型家用污水循环处理装置，其特征在于：所述第一水泵(2)与第二水泵(5)的底部分别安装有硅胶垫(32)。
7.根据权利要求1-6所述的一种新型家用污水循环处理装置，其特征在于：所述水龙头(33)的顶部安装有橡胶套(34)。
8.根据权利要求1-7所述的一种新型家用污水循环处理装置，其特征在于：所述底座(1)的底部安装有橡胶垫(40)。
9.一种新型家用污水循环处理方法，其特征在于：将污水导入水槽6中，连接第一接水口9、第三接水口11和第二接水口15，连接第一水泵2的外界电源，从而使水槽6中的污水通过第二水管8抽出，从而通过第二水泵2将污水抽出，通过第三接水口11中的第一晒网13，从而让避免杂质流入箱体4中，启动电机20外接电源，从而使电机轴24转动，从而带动转杆26转动，从而使固定套27转动，从而带动搅拌杆28转动，将污水净化剂通过进药口放入箱体4中，从而使搅拌杆28对在污水中的净化剂进行搅拌，里连接第二水泵5的外接电源通过第二水泵5，从而使箱体4中净化后的水源通过第四水管42流出，流入到第二水泵5中，并且通过水龙头，从而使净化后的水再次流入到水槽6中，再次使用，从而做到了循环利用。
说明书
一种新型家用污水循环处理装置及其处理方法
技术领域
本发明涉及技术领域，具体为一种新型家用污水循环处理装置及其处理方法。
背景技术
人工湿地具有将土壤、充填料、水生动植物对污水的净化特点综合应用的特征，这一特征使之成为拥有独具特性的主要生态系统。人工湿地具有处理效果好、维护管理方便、工程基建和运行费用低，以及对负荷变化适应能力强等优点，比较适合于技术管理水平不是很高、规模较小的城镇或乡村的污水处理，例如申请号为201520819788.9的发明专利，包括所述集水容器上部设有液位传感器，所述水阀为电控阀，所述支架上设有控制器，控制器与电控阀和液位传感器连接。当集水容器中达到预设值时，液位传感器发出液面过高的信号给控制器，控制器则控制电控阀关闭，水体不再流出，当集水容器中水位没有达到预设值时，液位传感器发出液面过低的信号给控制器，使电控阀打开，水体流出，虽然做到了对传统的污水处理，但是在家用污水处理时，做不到对污水的处理循环处理，导致在家中用完的污水必须通过该小区的污水处理系统来统一做到处理，这样的话及其浪费时间，并且消耗大量财物。
发明内容
本发明的目的在于提供一种，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种新型家用污水循环处理装置，包括底座，所述底座的顶部安装有第一垫板，所述第一垫板的顶部左侧安装有第一水泵，所述第一水泵的右侧安装有第二接水口，所述第二接水口的上下两侧均安装有第一螺母，所述第二接水口的右侧安装有第三橡胶环，所述第二接水口的右侧设有第三接水口，所述第三接水口的内腔安装有第一晒网，所述第三接水口的左右两侧均安装有第二橡胶环，所述第三接水口的上下两侧均安装有第二螺母，所述第三接水口的右侧设有第一接水口，所述第一接水口的右侧安装有第一水管，所述第一接水口的左侧安装有第一橡胶环，所述第一接水口的上下两侧均安装有第三螺母，所述第三螺母的右侧安装有螺纹杆，所述螺纹杆依次与第三螺母、第二螺母和第一螺母相连，所述第一垫板的左侧顶部安装有箱体，所述第一水管贯穿箱体，所述箱体的顶部安装有电机箱，所述电机箱的内腔安装有电机，所述电的底部安装有电机轴，所述电机轴依次贯穿电机箱和箱体，所述箱体的左侧设有进药口，所述电机轴的底部安装有转杆，所述转杆的外壁套有多个固定套，所述固定套的四角均安装有搅拌杆，所述搅拌杆的外侧均设有第二筛网，所述箱体的底部右侧安装有第四水管，所述第四水管贯穿箱体与第二水泵相连，所述第二水泵的右侧安装有第三水管，所述第三水管的右侧安装有水龙头，所述第一垫板的右侧顶部安装有水槽。
优选的，所述水槽的内腔底部安装有第三筛网，所述第三筛网依次贯穿水槽和第一垫板，所述水槽的内腔底部右侧安装有第三挡板，所述第三挡板通过连接绳与第二挡板相连，所述第二挡板的底部安装有第一挡板，所述第一挡板的底部安装有橡胶塞，所述水槽通过第二水管与第一水泵相连。
优选的，所述电机的四角均安装有第一连接杆，所述第一连接杆与电机箱相连。
优选的，所述电机通过第二连接杆与电机箱相连。
优选的，所述第一水泵与第二水泵的顶部分别安装有散热口。
优选的，所述第一水泵与第二水泵的底部分别安装有硅胶垫。
优选的，所述水龙头的顶部安装有橡胶套。
优选的，所述底座的底部安装有橡胶垫。
与现有技术相比，本发明的有益效果是：该新型家用污水循环处理装置1.本发明专利，通过启动第一水泵，从而使第一水泵启动，从而使水槽中的污水通过第一水泵抽入第一水泵中，从而使污水可以从水槽中完全排出。
2.本发明专利，通过螺纹杆与第三螺母、第二螺母和第一螺母螺纹相连，从而使第一接水口与第三接水口和第二接水口向贴合，并且通过第三接水口中第一晒网，从而使储存的杂质可以通过第一晒网可以做到过滤，并且通过螺纹杆做到第三接水口可以做到拆卸清理。
3.本发明专利，通过启动第一水泵，从而使在水槽中通过第一水泵抽入的污水再次通过第一水泵流入到箱体中，从而做到对污水的循环处理，简单便捷。
4.本发明专利，通过启动电机，从而使电机轴旋转，通过电机轴旋转，从而使转杆旋转，从而使搅拌杆进行搅拌，通过进药口放入污水净化剂，并且通过第二筛网从而使污水净化剂不会流出，并且使水过滤。
5.本发明专利，通过启动第二水泵，从而使处理完成后的水通过第二水泵流入第三水管中，并且通过水龙头，从而可以使用第三水管中的水，从而流入水槽中。
