申请日2017.10.18
公开(公告)日2018.01.19
IPC分类号C02F3/12
摘要
本发明公开了一种污水处理曝气池结构，包括：曝气池本体、曝气管、进气管和驱动机构，其中：曝气池本体内设有可上下活动的活动板，活动板内部设有输气通道;曝气管铺设在曝气池本体内部并与活动板固定，曝气管具有进气口和出气口，所述进气口与输气通道连通，所述出气口处安装有曝气头;进气管用于向输气通道内输送压缩空气;驱动机构用于驱动活动板上下运动。本发明通过在曝气池本体内设置活动板，并利用驱动机构驱动，使活动板可以自动升降，将曝气管固定安装在活动板上，以使曝气管可以随着活动板的升降而升降，从而可以在对曝气管检修时直接利用活动板将曝气管提出水平即可，无需将池内水放干，极为方便快捷。
权利要求书
1.一种污水处理曝气池结构，其特征在于，包括：曝气池本体、曝气管(1)、进气管和驱动机构，其中：
曝气池本体内设有可上下活动的活动板(3)，活动板(3)内部设有输气通道;
曝气管(1)铺设在曝气池本体内部并与活动板(3)固定，曝气管(1)具有进气口和出气口，所述进气口与输气通道连通，所述出气口处安装有曝气头(4);
进气管用于向输气通道内输送压缩空气;
驱动机构用于驱动活动板(3)上下运动。
2.根据权利要求1所述的污水处理曝气池结构，其特征在于，活动板(3)的数量设为两个，两个活动板(3)在曝气池本体内相对布置;所述曝气管(1)设置在两个活动板(3)之间并分别与两个活动板(3)固定。

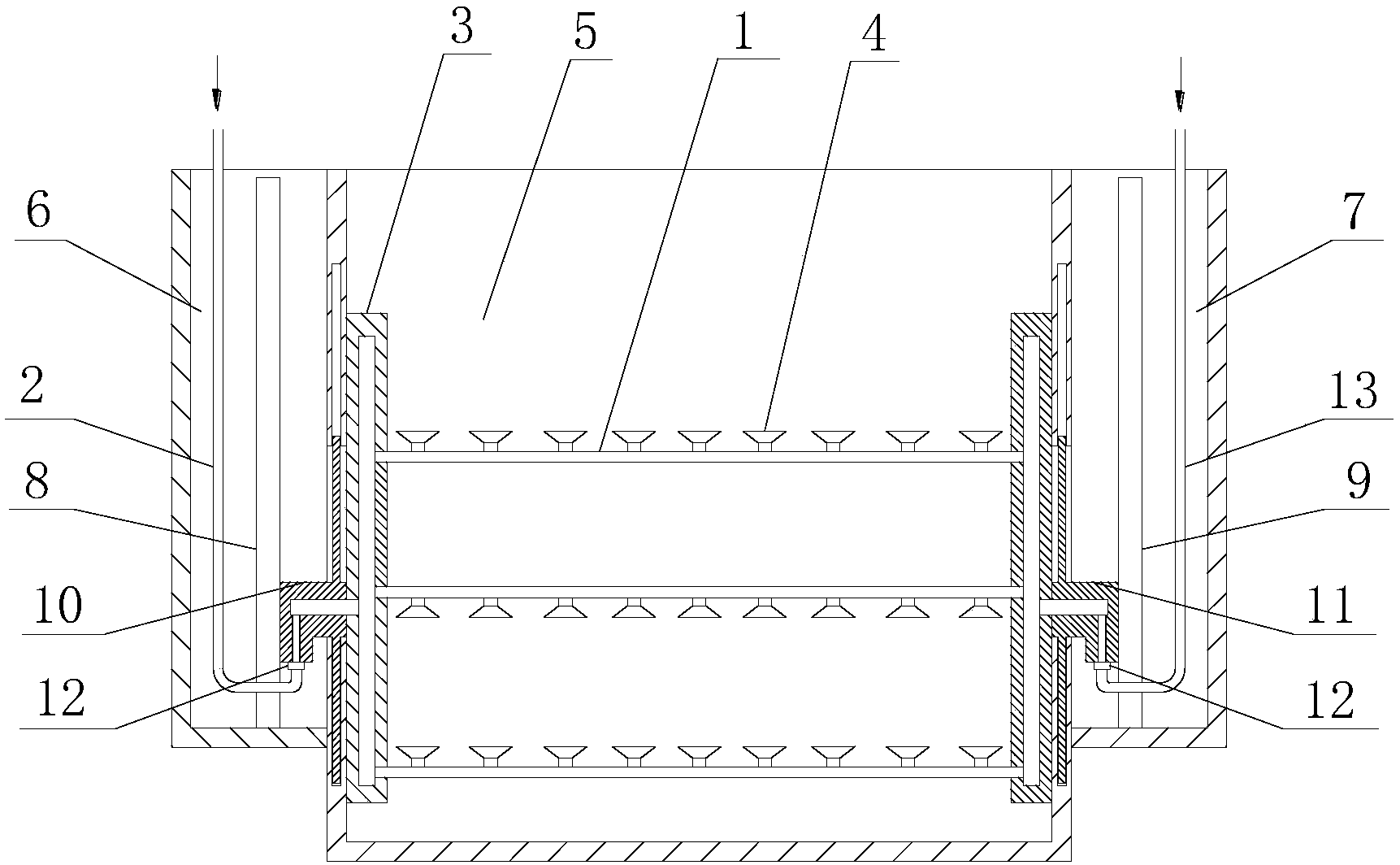

3.根据权利要求2所述的污水处理曝气池结构，其特征在于，曝气池本体包括第一腔室(5)以及相对布置在第一腔室(5)外侧的第二腔室(6)、第三腔室(7);所述第一腔室(5)的侧壁上设有与第二腔室(6)导通的第一导向槽和与第三腔室(7)导通的第二导向槽;所述第二腔室(6)、第三腔室(7)内分别设有竖直固定的第一导轨(8)、第二导轨(9);所述第一导向槽内设有与其滑动密封的第一滑块(10)，第一滑块(10)的一端位于第一腔室(5)内，其远离第一腔室(5)的一端位于第二腔室(6)内并与第一导轨(8)滑动连接;第二导向槽内设有与其滑动密封的第二滑块(11)，第二滑块(11)的一端位于第一腔室(5)内，其远离第一腔室(5)的一端位于第三腔室(7)内并与第二导轨(9)滑动连接;所述两个活动板(3)均位于第一腔室(5)内，且其中一个活动板(3)与第一滑块(10)固定，另一个活动板(3)与第二滑块(11)固定。
4.根据权利要求3所述的污水处理曝气池结构，其特征在于，驱动机构用于驱动第一滑块(10)、第二滑块(11)上下运动。
5.根据权利要求3所述的污水处理曝气池结构，其特征在于，第一导向槽、第二导向槽的顶壁均设有向上延伸的上凹槽，第一导向槽、第二导向槽的底壁设有向下延伸的下凹槽;第一滑块(10)、第二滑块(11)的上端面均设有与其固定的上密封部，第一滑块(10)、第二滑块(11)的下端面均设有与其固定的下密封部，所述上密封部、下密封部分别与上凹槽、下凹槽内并与上凹槽、下凹槽滑动密封，且当第一滑块(10)、第二滑块(11)的上下运动时，第一滑块(10)、第二滑块(11)上的上密封部、下密封部分别在上凹槽、下凹槽内上下移动。
6.根据权利要求3所述的污水处理曝气池结构，其特征在于，第一滑块(10)、第二滑块(11)内部均设有进气通道，所述第一滑块(10)、第二滑块(11)内的进气通道分别与两个活动板(3)中的输气通道连通;所述进气管用于向第一滑块(10)、第二滑块(11)内的进气通道内输送压缩空气。
7.根据权利要求6所述的污水处理曝气池结构，其特征在于，进气管包括设置在第二腔室(6)内的第一支管(2)和设置在第三腔室(7)内的第二支管(13)，所述第一支管(2)用于向第一滑块(10)内的进气通道输送压缩空气，第二支管(13)用于向第二滑块(11)内的进气通道输送压缩空气。
8.根据权利要求7所述的污水处理曝气池结构，其特征在于，第一支管(2)、第二支管(13)均具有进气端和出气端，第一支管(2)、第二支管(13)的出气端均设有对接头(12)，对接头(12)内设有受压力控制进行自动开启或关闭的开关阀;第一滑块(10)、第二滑块(11)的下端均设有对接部;所述第一支管(2)的出气端位于第一滑块(10)下方，且当第一滑块(10)向下运动至下限值时，第一滑块(10)上的对接部与第一支管(2)的对接头(12)对接，该对接头(12)内的开关阀打开以使第一滑块(10)上的进气通道与第一支管(2)导通;所述第二支管(13)的出气端位于第二滑块(11)下方，且当第二滑块(11)向下运动至下限值时，第二滑块(11)上的对接部与第二支管(13)的对接头(12)对接，该对接头(12)内的开关阀打开以使第二滑块(11)上的进气通道与第一支管(2)导通。
9.根据权利要求1-8中任一项所述的污水处理曝气池结构，其特征在于，曝气管(1)在曝气池本体内沿曝气池本体的深度方向分层布置。
10.根据权利要求9所述的污水处理曝气池结构，其特征在于，任意相邻的两层曝气管(1)中曝气头(4)的朝向相反。
说明书
一种污水处理曝气池结构
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理曝气池结构。
背景技术
曝气池(aeration basin)利用活性污泥法进行污水处理的构筑物。其池内都会安装曝气管，现有的曝气管都是直接固定在曝气池内的，当出现问题后需要将整个曝气池内的水放干后，工作人员再下到池内进行检修，极为不便。
发明内容
基于上述背景技术存在的技术问题，本发明提出一种污水处理曝气池结构。
本发明提出了一种污水处理曝气池结构，包括：曝气池本体、曝气管、进气管和驱动机构，其中：
曝气池本体内设有可上下活动的活动板，活动板内部设有输气通道;
曝气管铺设在曝气池本体内部并与活动板固定，曝气管具有进气口和出气口，所述进气口与输气通道连通，所述出气口处安装有曝气头;
进气管用于向输气通道内输送压缩空气;
驱动机构用于驱动活动板上下运动。
优选地，活动板的数量设为两个，两个活动板在曝气池本体内相对布置;所述曝气管设置在两个活动板之间并分别与两个活动板固定。
优选地，曝气池本体包括第一腔室以及相对布置在第一腔室外侧的第二腔室、第三腔室;所述第一腔室的侧壁上设有与第二腔室导通的第一导向槽和与第三腔室导通的第二导向槽;所述第二腔室、第三腔室内分别设有竖直固定的第一导轨、第二导轨;所述第一导向槽内设有与其滑动密封的第一滑块，第一滑块的一端位于第一腔室内，其远离第一腔室的一端位于第二腔室内并与第一导轨滑动连接;第二导向槽内设有与其滑动密封的第二滑块，第二滑块的一端位于第一腔室内，其远离第一腔室的一端位于第三腔室内并与第二导轨滑动连接;所述两个活动板均位于第一腔室内，且其中一个活动板与第一滑块固定，另一个活动板与第二滑块固定。
优选地，驱动机构用于驱动第一滑块、第二滑块上下运动。
优选地，第一导向槽、第二导向槽的顶壁均设有向上延伸的上凹槽，第一导向槽、第二导向槽的底壁设有向下延伸的下凹槽;第一滑块、第二滑块的上端面均设有与其固定的上密封部，第一滑块、第二滑块的下端面均设有与其固定的下密封部，所述上密封部、下密封部分别与上凹槽、下凹槽内并与上凹槽、下凹槽滑动密封，且当第一滑块、第二滑块的上下运动时，第一滑块、第二滑块上的上密封部、下密封部分别在上凹槽、下凹槽内上下移动。
优选地，第一滑块、第二滑块内部均设有进气通道，所述第一滑块、第二滑块内的进气通道分别与两个活动板中的输气通道连通;所述进气管用于向第一滑块、第二滑块内的进气通道内输送压缩空气。
优选地，进气管包括设置在第二腔室内的第一支管和设置在第三腔室内的第二支管，所述第一支管用于向第一滑块内的进气通道输送压缩空气，第二支管用于向第二滑块内的进气通道输送压缩空气。
优选地，第一支管、第二支管均具有进气端和出气端，第一支管、第二支管的出气端均设有对接头，对接头内设有受压力控制进行自动开启或关闭的开关阀;第一滑块、第二滑块的下端均设有对接部;所述第一支管的出气端位于第一滑块下方，且当第一滑块向下运动至下限值时，第一滑块上的对接部与第一支管的对接头对接，该对接头内的开关阀打开以使第一滑块上的进气通道与第一支管导通;所述第二支管的出气端位于第二滑块下方，且当第二滑块向下运动至下限值时，第二滑块上的对接部与第二支管的对接头对接，该对接头内的开关阀打开以使第二滑块上的进气通道与第一支管导通。
优选地，曝气管在曝气池本体内沿曝气池本体的深度方向分层布置。
优选地，任意相邻的两层曝气管中曝气头的朝向相反。
本发明中，通过在曝气池本体内设置活动板，并利用驱动机构驱动，使活动板可以自动升降，将曝气管固定安装在活动板上，以使曝气管可以随着活动板的升降而升降，从而可以在对曝气管检修时直接利用活动板将曝气管提出水平即可，无需将池内水放干，极为方便快捷。
