申请日2017.12.26
公开(公告)日2018.04.17
IPC分类号C02F11/12; B01D36/02; B01D35/18
摘要
一种环保高效的水利工程用污泥脱水处理设备，包括底板、位于所述底板上方的支撑装置、设置于所述底板上的抽气装置、位于所述抽气装置上方的框体装置、设置于所述框体装置内的推板装置、位于所述推板装置上方的封闭装置。本发明能够实现对污泥充分的脱水处理，脱水效率高，并且干化效果好，减少能源的浪费，经济环保。
权利要求书

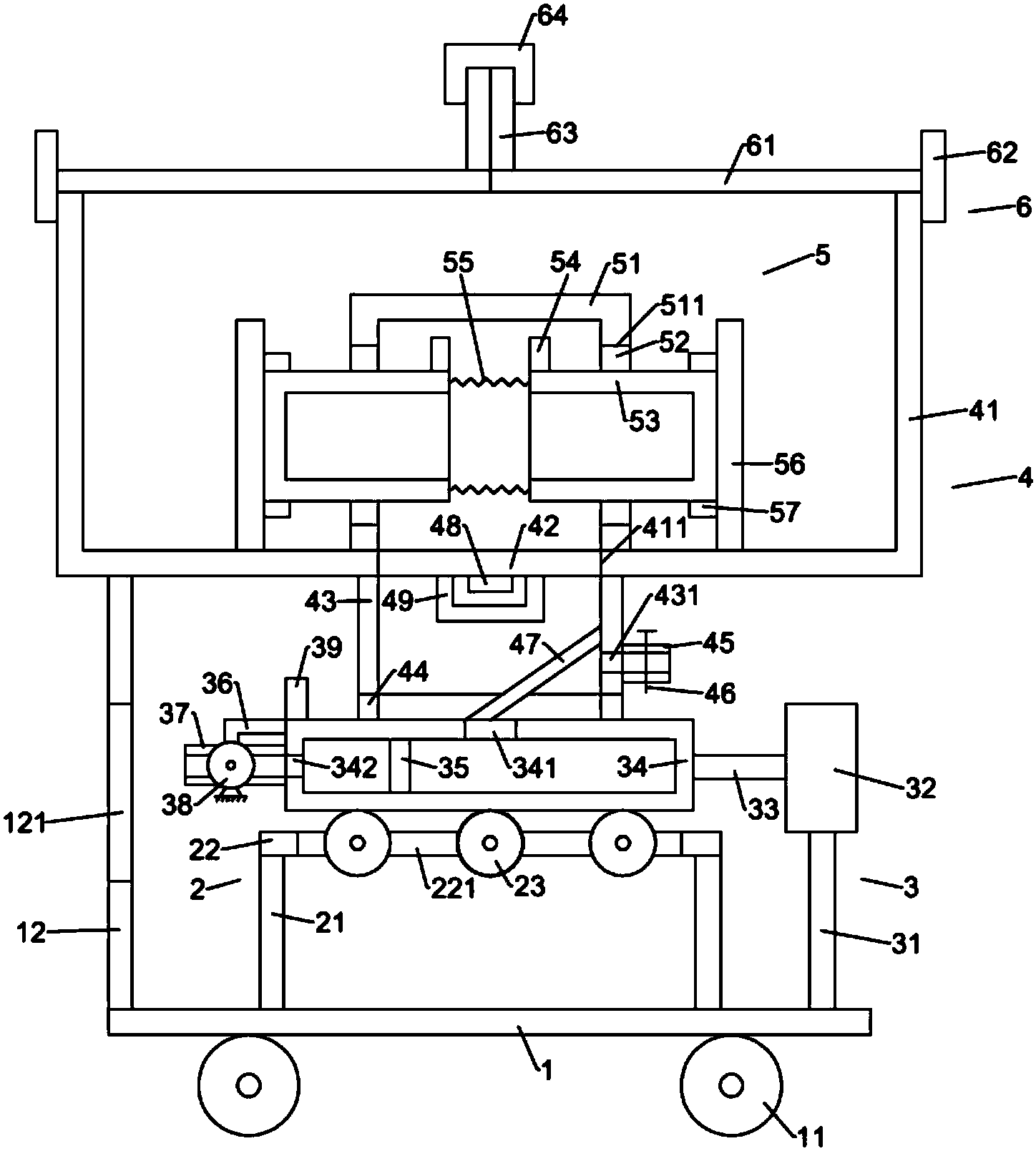

1.一种环保高效的水利工程用污泥脱水处理设备，包括底板、位于所述底板上方的支撑装置、设置于所述底板上的抽气装置、位于所述抽气装置上方的框体装置、设置于所述框体装置内的推板装置、位于所述推板装置上方的封闭装置，其特征在于：所述底板上设有位于其下方的万向轮、位于所述底板上方的第一支撑杆，所述支撑装置包括横杆、位于所述横杆下方左右两侧的第二支撑杆、设置于所述横杆上的第一滚轮，所述抽气装置包括第三支撑杆、位于所述第三支撑杆上方的电缸、位于所述电缸左侧的推动杆、位于所述推动杆左侧的移动框、收容于所述移动框内的第一过滤网、位于所述移动框左侧的抽气管、设置于所述抽气管上的风机、设置于所述风机上的第一支架、位于所述移动框上方的限定块，所述框体装置包括框体、设置于所述框体下壁上的第二过滤网、位于所述框体下方的集中框、位于所述集中框下方的密封框、位于所述密封框右侧的管道、设置于所述管道上的阀门、收容于所述集中框内的隔板、位于所述隔板上方的散热框、收容于所述散热框内的加热棒，所述推板装置包括分隔框、设置于所述分隔框左右壁上的密封板、设置于所述密封板上的推动框、设置于所述推动框上方的固定块、设置于所述分隔框内的弹簧、设置于所述分隔框左右两侧的第三过滤网、设置于所述第三过滤网上的固定框，所述封闭装置包括位于所述框体上方左右两侧的封闭板、位于所述封闭板左右两侧的竖杆、位于所述封闭板上方的卡扣杆、位于所述卡扣杆上方的卡扣架。
2.如权利要求1所述的环保高效的水利工程用污泥脱水处理设备，其特征在于：所述第一支撑杆的下端与所述底板固定连接，所述第一支撑杆上设有贯穿其左右表面的第一通孔。
3.如权利要求2所述的环保高效的水利工程用污泥脱水处理设备，其特征在于：所述横杆上设有贯穿其上下表面的第二通孔，所述第二支撑杆呈竖直状，所述第二支撑杆的下端与所述底板固定连接，所述第二支撑杆的上端与所述横杆固定连接，所述第一滚轮设有若干个，所述第一滚轮收容于所述第二通孔内且与所述横杆枢轴连接。
4.如权利要求3所述的环保高效的水利工程用污泥脱水处理设备，其特征在于：所述第三支撑杆呈竖直状，所述第三支撑杆的下端与所述底板固定连接，所述第三支撑杆的上端与所述电缸固定连接，所述推动杆呈长方体且水平放置，所述推动杆的右端与所述电缸连接，所述推动杆的左端与所述移动框固定连接，所述移动框上设有位于其上表面的第三通孔及位于其左表面的第四通孔，所述第一滚轮顶靠在所述移动框的下表面上。
5.如权利要求4所述的环保高效的水利工程用污泥脱水处理设备，其特征在于：所述第一过滤网收容于所述移动框内且与所述移动框的内表面固定连接，所述第一过滤网位于所述第三通孔的左侧，所述抽气管的右端对准所述第四通孔且与所述移动框的左表面固定连接，所述第一支架的下端与所述风机固定连接，所述第一支架的上端与所述移动框固定连接，所述限定块的下端与所述移动框固定连接。
6.如权利要求5所述的环保高效的水利工程用污泥脱水处理设备，其特征在于：所述框体呈空心的长方体，所述框体上设有位于其下表面的第五通孔，所述第二过滤网收容于所述第五通孔内且与所述框体固定连接，所述集中框呈空心的长方体，所述集中框的上端对准所述第五通孔且与所述框体的下表面固定连接，所述密封框呈空心的长方体，所述密封框的上表面与所述集中框的下表面固定连接，所述密封框的下表面顶靠在所述移动框的上表面上且与其滑动接触，所述集中框的右表面设有第六通孔。
7.如权利要求6所述的环保高效的水利工程用污泥脱水处理设备，其特征在于：所述管道的左端对准所述第六通孔且与所述集中框的右表面固定连接，所述隔板呈倾斜状，所述隔板的上端与所述集中框的内表面固定连接，所述隔板的下表面顶靠在所述移动框的上表面上且与其滑动接触，所述散热框呈空心的长方体，所述散热框体的上表面与所述第二过滤网固定连接。
8.如权利要求7所述的环保高效的水利工程用污泥脱水处理设备，其特征在于：所述分隔框呈空心的长方体，所述分隔框的下端对准所述第五通孔且与所述框体的内表面固定连接，所述分隔框的左右表面设有方孔，所述密封板设有两个，所述密封板收容于所述方孔内且与所述分隔框固定连接，所述推动框设有两个且分别设置于所述密封板上，所述推动框呈空心的长方体，所述推动框贯穿所述密封板的左右表面且与其滑动接触，所述固定块设有两个且分别位于所述推动框的上方，所述固定块的下端与所述推动框的上表面固定连接。
9.如权利要求8所述的环保高效的水利工程用污泥脱水处理设备，其特征在于：所述弹簧设有两个且处于所述推动框之间，所述弹簧的端部与所述推动框固定连接，所述第三过滤网设有两个且分别位于所述分隔框的左右两侧，所述第三过滤网收容于所述框体内且与所述框体的内表面滑动接触，所述推动框的侧面顶靠在所述第三过滤网的侧面上，所述固定框呈空心的长方体，所述固定框的侧面与所述第三过滤网的侧面固定连接，所述推动框的端部收容于所述固定框内且与所述固定框固定连接。
10.如权利要求9所述的环保高效的水利工程用污泥脱水处理设备，其特征在于：所述封闭板的下表面顶靠在所述框体的上表面上，所述竖杆设有两个且分别位于所述框体的左右两侧，所述竖杆的下端与所述框体的侧面固定连接，所述封闭板的端部顶靠在所述竖杆的侧面上，所述卡扣杆设有两个且分别位于所述封闭板的上方，所述卡扣杆的下端与所述封闭板固定连接，所述卡扣架呈倒置的凹字形，所述卡扣架卡扣在左右两侧的卡扣杆上。
说明书
一种环保高效的水利工程用污泥脱水处理设备
技术领域
本发明涉及水利工程技术领域，尤其是涉及一种环保高效的水利工程用污泥脱水处理设备。
背景技术
随着工业化的加快，水利工程大量施工，我国污泥产生量迅速增加，目前，大多数的污泥没有得到妥善处理，高含水量的污泥运输十分不便，并且污泥会影响工程的施工效率，同时还会污染环境，不够环保。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的环保高效的水利工程用污泥脱水处理设备。
为达到本发明之目的，采用如下技术方案：
一种环保高效的水利工程用污泥脱水处理设备，包括底板、位于所述底板上方的支撑装置、设置于所述底板上的抽气装置、位于所述抽气装置上方的框体装置、设置于所述框体装置内的推板装置、位于所述推板装置上方的封闭装置，所述底板上设有位于其下方的万向轮、位于所述底板上方的第一支撑杆，所述支撑装置包括横杆、位于所述横杆下方左右两侧的第二支撑杆、设置于所述横杆上的第一滚轮，所述抽气装置包括第三支撑杆、位于所述第三支撑杆上方的电缸、位于所述电缸左侧的推动杆、位于所述推动杆左侧的移动框、收容于所述移动框内的第一过滤网、位于所述移动框左侧的抽气管、设置于所述抽气管上的风机、设置于所述风机上的第一支架、位于所述移动框上方的限定块，所述框体装置包括框体、设置于所述框体下壁上的第二过滤网、位于所述框体下方的集中框、位于所述集中框下方的密封框、位于所述密封框右侧的管道、设置于所述管道上的阀门、收容于所述集中框内的隔板、位于所述隔板上方的散热框、收容于所述散热框内的加热棒，所述推板装置包括分隔框、设置于所述分隔框左右壁上的密封板、设置于所述密封板上的推动框、设置于所述推动框上方的固定块、设置于所述分隔框内的弹簧、设置于所述分隔框左右两侧的第三过滤网、设置于所述第三过滤网上的固定框，所述封闭装置包括位于所述框体上方左右两侧的封闭板、位于所述封闭板左右两侧的竖杆、位于所述封闭板上方的卡扣杆、位于所述卡扣杆上方的卡扣架。
所述第一支撑杆的下端与所述底板固定连接，所述第一支撑杆上设有贯穿其左右表面的第一通孔。
所述横杆上设有贯穿其上下表面的第二通孔，所述第二支撑杆呈竖直状，所述第二支撑杆的下端与所述底板固定连接，所述第二支撑杆的上端与所述横杆固定连接，所述第一滚轮设有若干个，所述第一滚轮收容于所述第二通孔内且与所述横杆枢轴连接。
所述第三支撑杆呈竖直状，所述第三支撑杆的下端与所述底板固定连接，所述第三支撑杆的上端与所述电缸固定连接，所述推动杆呈长方体且水平放置，所述推动杆的右端与所述电缸连接，所述推动杆的左端与所述移动框固定连接，所述移动框上设有位于其上表面的第三通孔及位于其左表面的第四通孔，所述第一滚轮顶靠在所述移动框的下表面上。
所述第一过滤网收容于所述移动框内且与所述移动框的内表面固定连接，所述第一过滤网位于所述第三通孔的左侧，所述抽气管的右端对准所述第四通孔且与所述移动框的左表面固定连接，所述第一支架的下端与所述风机固定连接，所述第一支架的上端与所述移动框固定连接，所述限定块的下端与所述移动框固定连接。
所述框体呈空心的长方体，所述框体上设有位于其下表面的第五通孔，所述第二过滤网收容于所述第五通孔内且与所述框体固定连接，所述集中框呈空心的长方体，所述集中框的上端对准所述第五通孔且与所述框体的下表面固定连接，所述密封框呈空心的长方体，所述密封框的上表面与所述集中框的下表面固定连接，所述密封框的下表面顶靠在所述移动框的上表面上且与其滑动接触，所述集中框的右表面设有第六通孔。
所述管道的左端对准所述第六通孔且与所述集中框的右表面固定连接，所述隔板呈倾斜状，所述隔板的上端与所述集中框的内表面固定连接，所述隔板的下表面顶靠在所述移动框的上表面上且与其滑动接触，所述散热框呈空心的长方体，所述散热框体的上表面与所述第二过滤网固定连接。
所述分隔框呈空心的长方体，所述分隔框的下端对准所述第五通孔且与所述框体的内表面固定连接，所述分隔框的左右表面设有方孔，所述密封板设有两个，所述密封板收容于所述方孔内且与所述分隔框固定连接，所述推动框设有两个且分别设置于所述密封板上，所述推动框呈空心的长方体，所述推动框贯穿所述密封板的左右表面且与其滑动接触，所述固定块设有两个且分别位于所述推动框的上方，所述固定块的下端与所述推动框的上表面固定连接。
所述弹簧设有两个且处于所述推动框之间，所述弹簧的端部与所述推动框固定连接，所述第三过滤网设有两个且分别位于所述分隔框的左右两侧，所述第三过滤网收容于所述框体内且与所述框体的内表面滑动接触，所述推动框的侧面顶靠在所述第三过滤网的侧面上，所述固定框呈空心的长方体，所述固定框的侧面与所述第三过滤网的侧面固定连接，所述推动框的端部收容于所述固定框内且与所述固定框固定连接。
所述封闭板的下表面顶靠在所述框体的上表面上，所述竖杆设有两个且分别位于所述框体的左右两侧，所述竖杆的下端与所述框体的侧面固定连接，所述封闭板的端部顶靠在所述竖杆的侧面上，所述卡扣杆设有两个且分别位于所述封闭板的上方，所述卡扣杆的下端与所述封闭板固定连接，所述卡扣架呈倒置的凹字形，所述卡扣架卡扣在左右两侧的卡扣杆上。
与现有技术相比，本发明具有如下有益效果：本发明环保高效的水利工程用污泥脱水处理设备能够实现对污泥充分的脱水处理，脱水效率高，并且干化效果好，减少能源的浪费，经济环保。
