申请日2000.11.24
公开(公告)日2001.10.24
IPC分类号C02F1/00; C02F1/52
摘要
一种全自动节水型洗车废水处理回用装置,它包括反应罐、清水箱、自控器、射流器,所述的反应罐包括:位于清水段的清水溢流槽、吸油毡、水渣分离段,其与清水段的隔离部上设置过滤器,下部设置的一组沉渣斜板,反应罐下端的收渣段,沉渣斜板下部插入的连接混合罐的污水进水管,所述的溢流管与清水箱相通。本装置结构紧凑、操作方便、效果好、废水回用率>80%,实现无排水洗车,降低洗车成本,大大节约城市用水具有极大市场前景。

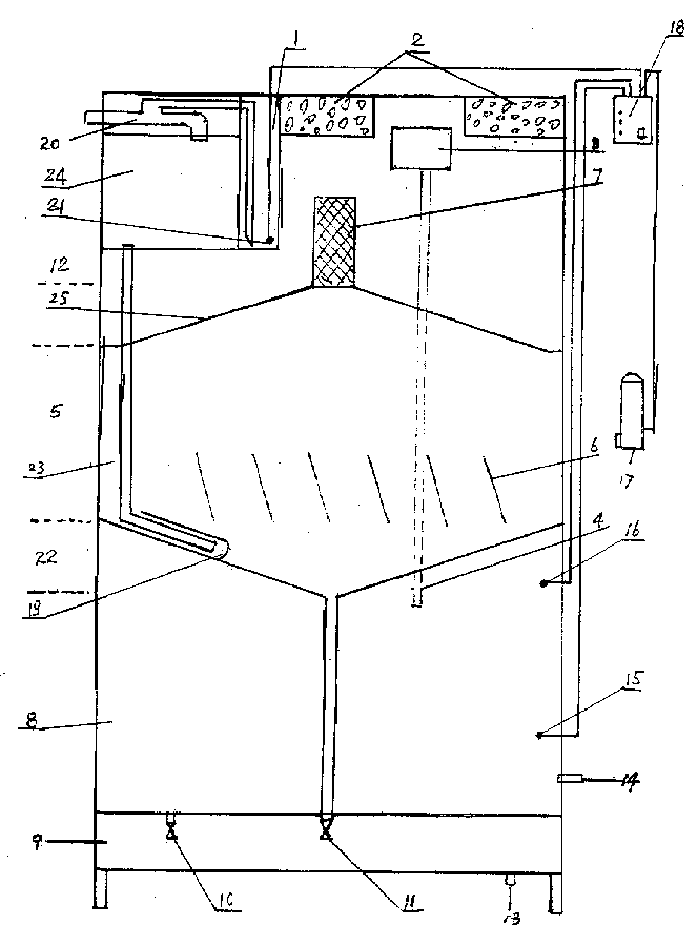

摘要附图
权利要求书
1、一种全自动节水型洗车废水处理回用装置，其特征在于：它包括反应罐、 清水箱、自控器、射流器，所述的反应罐包括：位于清水段的清水溢流槽，吸 油毡，还包括水渣分离段，其与清水段的隔离部上设置过滤器，下部设置的一 组沉渣斜板，反应罐下端的收渣段及其连接的排渣阀，沉渣斜板下部插入的连 接混合罐的污水进水管，所述的溢流管与清水箱相通，清水箱下部设排渣阀。
2、根据权利要求1所述的一种全自动节水型洗车废水处理回用装置，其特 征在于：所述的水渣分离段与清水段由一长方椎形金属反射锥隔离;所述的收 渣段呈长方椎形。
3、根据权利要求1所述的一种全自动节水型洗车废水处理回用装置，其特 征在于：所述的混合罐出口管外接消力套。
4、根据权利要求1所述的一种全自动节水型洗车废水处理回用装置，其特 征在于：清水箱下方设有收渣盒，上述排渣阀出口接收渣盒。
说明书
全自动节水型洗车废水处理回用装置
本实用新型涉及一种全自动节水型洗车废水处理回用装置。
随着交通运输事业的发展，汽车等交通工具数量不断增加，其洗车用水量 相当大，目前，洗车用水大多直接排放，在中国缺水状况日益严重的今天，急 需一种洗车废水处理回收装置。
本实用新型的目的是提供一种全自动节水型洗车废水处理回用装置，该装 置结构紧凑、操作方便、回收效果好。
为实现上述目的，本实用新型采取以下设计方案：这种全自动节水型洗车 废水处理回用装置包括反应罐、清水箱、自控器、射流器，所述的反应罐包括： 位于清水段的清水溢流槽，吸油毡，还包括水渣分离段，其与清水段的隔离部 上设置过滤器，下部设置的一组沉渣斜板，反应罐下端的收渣段及其连接的排 渣阀，沉渣斜板下部插入的连接混合罐的污水进水管，所述的溢流管与清水箱 相通，清水箱下部设排渣阀。
