申请日2000.11.24
公开(公告)日2001.11.21
IPC分类号C02F1/40
摘要
本实用新型涉及一种含油污水处理混合反应设备,包括混合管道,混合管道后接反应管道,混合管道和反应管道内装波纹片填料,混合管道上装加药口。本实用新型结构简单、能耗少、占地面积小、效率高、药剂使用少。由于混合管、反应管中装有波纹填料,使混合强烈、反应充分,促使药剂和污水的反应在短时间内达到分离。

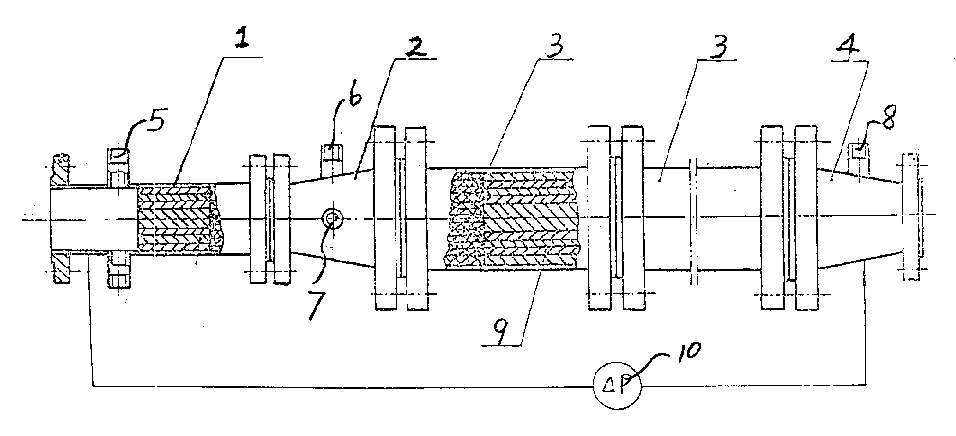

摘要附图
权利要求书
1、一种含油污水处理混合反应设备，其特征在于：包括混合管 道，混合管道后接反应管道，混合管道和反应管道内装波纹片填料， 混合管道上装加药口。
2、根据权利要求1所述的含油污水处理混合反应设备，其特征在 于：波纹片填料采用V型板波纹填料。
3、根据权利要求1或2所述的含油污水处理混合反应设备，其特征 在于：混合管道与反应管道之间装异径头，反应管道后接异径头。
4、根据权利要求3所述的含油污水处理混合反应设备，其特征在 于：混合管道与反应管道之间的异径头上，装加药口。
5、根据权利要求3所述的含油污水处理混合反应设备，其特征在 于：反应管道后接的异径头上装取样口。
6、根据权利要求3所述的含油污水处理混合反应设备，其特征在 于：混合管道与反应管道之间的异径头上，装取样口。
说明书
含油污水处理混合反应设备
本实用新型涉及一种混合反应设备。
现有技术中，对含油污水的处理工艺，主要采用砂滤器、核桃壳 过滤，并且依赖于药剂的作用，药剂用量大，使用成本高，且效果并 不理想。采用化学沉降浮选，一级或二级过滤处理，出水油和悬浮物 仍在30mg/l左右，且常规工艺存在能耗大、占地面积大、投药量大且 不稳定，难于实现大型化的要求。
本实用新型的目的在于提供一种结构简单、占地面积小、效率 高、药剂使用少的含油污水处理混合反应设备。
本实用新型的技术解决方案是：
一种含油污水处理混合反应设备，其与现有技术的不同之处是： 包括混合管道，混合管道后接反应管道，混合管道和反应管道内装波 纹片填料，混合管道上装加药口。
波纹片填料采用V型板波纹填料。混合管道与反应管道之间装异径 头，反应管道后接异径头。混合管道与反应管道之间的异径头上，装 加药口。反应管道后接的异径头上装取样口。混合管道与反应管道之 间的异径头上，装取样口。
本实用新型结构简单、能耗少、占地面积小、效率高、药剂使用 少。由于混合管、反应管中装有波纹填料，使混合强烈、反应充分， 促使药剂和污水的反应在短时间内达到分离。
