申请日2000.07.07
公开(公告)日2001.06.06
IPC分类号E03B11/04; E03C1/12
摘要
本实用新型公开了一种虹吸式家庭生活废水利用装置技术,它包括厨房储水箱、厕所水箱和坐便器,要点是在厨房水箱与厕所水箱之间设有虹吸连通管以及在虹吸连通管之间分别设有下阀、注水阀、放空阀和底阀。本实用新型不需要任何动力就可以充分利用家庭生活废水,是一种理想的家庭生活节水装置。

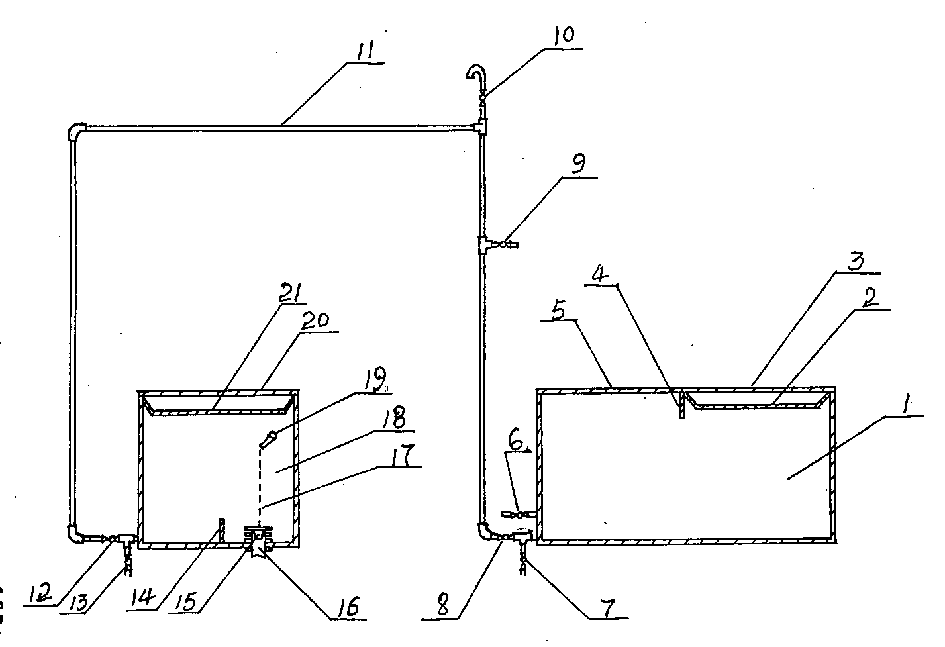

摘要附图
权利要求书
1、一种虹吸式家庭生活废水利用装置，包括厨房储水箱(1)、 厕所水箱(18)和与厕所水箱(18)连接的坐便器，在厨房储水箱 (1)的一侧设有排污阀(7)，其上部设有过滤网(2)、上盖(3) 和(5)以及支撑隔板(4)，在厕所水箱(18)的上部设有过滤网 (21)、上盖(20)和支撑隔板(14)，箱内还设有活塞(15)、排 水口(16)、连接绳(17)和内连杆(19)，其特征在于：在厨房水 箱(1)与厕所水箱(18)之间设有虹吸连通管(11)以及在虹吸连 通管(11)之间分别设有下阀(8)、注水阀(9)、放空阀(10)和 底阀(12)。
2、根据权利要求1所述的虹吸式家庭生活废水利用装置，其特征 在于在厨房储水箱(1)的一侧底部设有洗刷墩布用水的控制阀( 6)。
3、根据权利要求1所述的虹吸式家庭生活废水利用装置，其特征 在于在厕所水箱(18)的一侧底部设有排污阀(13)。
说明书
一种虹吸式家庭生活废水利用装置
本实用新型涉及一种生活废水利用装置技术领域，特别是一种虹吸式家庭 生活废水利用装置。
目前，大部分生活废水利用装置，都要借用其他动力才能达到生活废水再 利用的目的，操作不便，很难推广利用。
本实用新型的目的是针对现有技术的不足提供一种结构简单、操作方便、 两箱连体、通过虹吸管达到生活废水二次利用的节水装置。
本实用新型是通过以下技术方案来实现的，这种虹吸式家庭生活废水利用 装置，包括厨房储水箱、厕所水箱和与厕所水箱连接的坐便器，在厨房储水 箱的一侧设有排污阀，其上部设有过滤网、上盖和以及支撑隔板，在厕所水 箱的上部设有过滤网、上盖和支撑隔板，箱内还设有活塞、排水口、连接绳 和内连杆，其要点是在厨房水箱与厕所水箱之间设有虹吸连通管以及在虹吸 连通管之间分别设有下阀、注水阀、放空阀和底阀。在厨房储水箱的一侧底 部设有洗刷墩布用水的控制阀。在厕所水箱的一侧底部设有排污阀
本实用新型的优点是，一：结构简单、操作方便，只需一次制造好封闭的虹 吸系统即可连续使用。两水箱分别留有排污阀，可定期清洗水箱，废水利用 率高。除带有腥臭异味及油和粘稠的废水不要注入水箱外，共他生活废水都 可再次利用，节水效果明显;二、厨房水箱占有一定空间，在不注入废水 时，盖上可以做操作台，所以有一物多用的效果。厕所水箱只是比普遍厕所 水箱箱体高一点，宽一点，不会对厕所空间有多大影响，所以不但新建居民 楼房能用，旧楼也可改造安装。
