自动修正功能非接触测压式污水流量计

发布时间:2018-5-6 17:47:31  中国污水处理工程网

  申请日2000.05.16

  公开(公告)日2002.12.11

  IPC分类号G01F1/34

  摘要

  本实用新型涉及一种采用压力传感器对液位实现非接触式测量并可在被测介质比重变化时自动修正测量结果的液位计或明渠式流量计的水位测量装置(见说明书摘要附图),由微型气泵1、节流阀2和3、流量计4和5、测量管6、校正管7、压差传感器8、压力传感器9和数据处理单元10组成。微型气泵1的出口气路分别接测量管6和校正管7,二者并排垂直插入水中且二者出气端口的垂直距离为L。压力传感器9检测测量管6的压力值,压差传感器8检测校正管7的压力值,数据处理单元10将压力传感器9的输出信号除以差压传感器8的输出信号,得到精确的液位值。

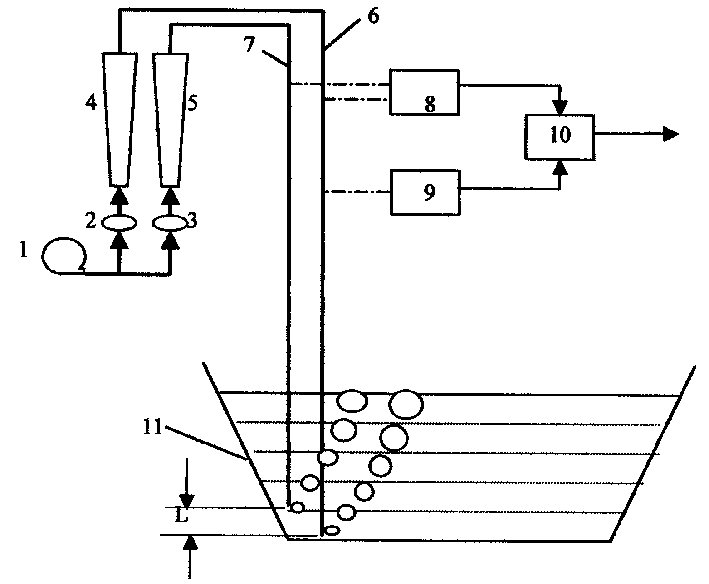

  摘要附图



  权利要求书

  1、一种采用压力传感器对液位实现非接触式测量并在被测液体比重变化时自动 修正测量结果的装置,由微型气泵(1)、节流阀(2)和(3)、流量计(4)和 (5)、测量管(6)、校正管(7)、压差传感器(8)、压力传感器(9)和数据处 理单元(10)组成。

  2、根据权利要求1所述装置,其特征是:微型气泵1的出口气路分成并联的两 个支气路:其中一路接节流阀2的入口,节流阀2的出口接流量计4的入口, 流量计4的出口经四通管件分别接至压力传感器9的压力接入口、差压传感 器8的两个压力接入口中的一个接口和测量管6的进气口,测量管6垂直插 入水中,其出气口接近堰槽11底部;另一路接节流阀3的入口,节流阀3 的出口接流量计5的入口,流量计5的出口经三通管件分别接至差压传感器 8的另一个接压口和校正管7的进气口,校正管7与测量管6并排垂直插入 水中,校正管7的出气口与测量管6的出气口的垂直距离为L。

  3、根据权利要求1所述装置,其特征是:数据处理单元10将压力传感器9的输 出信号除以差压传感器8的输出信号。

  说明书

  具有比重自动修正功能的非接触测压式污水流量计

  本实用新型涉及一种采用压力传感器对液位高度实现非接触式测量并可在被 测介质比重变化时自动修正测量结果的液位计或明渠式流量计的液位测量装置。

  测压式液位计或明渠流量计用于测量堰槽上游水位的现有技术是将压力传感 器直接置于水底部,并将此处的压强测量值视为水位高度。这一技术存在如下缺 点:

  1、将水下压强的测量值视为水位高度的前提是被测液体是水、且比重恒等于 1,当不能满足此条件时,则产生测量误差,误差大小取决于水的实际比重偏离1 的程度;

  2、将压力传感器直接浸入水(特别是污水或腐蚀性液体)中,其可靠性降低、 使用寿命缩短。

  本实用新型提供一种使压力传感器与被测液体不直接接触、且根据被测液体 比重变化对压强测量值自动修正的装置。现结合说明书附图提供的原理示意图对 其技术特征加以阐述:

  1、微型气泵1的出口气路分成并联的两个支气路:一路接节流阀2的入口, 节流阀2的出口接流量计4的入口,流量计4的出口经四通管件分别接压力传感 器9的压力接入口、差压传感器8的两个压力接入口中的一个接口和测量管6的 进气口,测量管6垂直插入被测液体中,其出气口接近堰槽11底部;另一路接节 流阀3的入口,节流阀3的出口接流量计5的入口,流量计5的出口经三通管件 分别接差压传感器8的另一个接压口和校正管7的进气口,校正管7与测量管6 并排垂直插入水中,校正管7的出气口与测量管6的出气口的垂直距离为L。

  2、数据处理单元10用来将压力传感器9的输出信号除以差压传感器8的输 出信号,10的输出值即为实际的水位高度。
