申请日2014.09.18
公开(公告)日2014.12.10
IPC分类号C02F9/04
摘要
本发明公开了一种冰川矿泉水处理系统，包括与冰川矿泉水水源连通的输送管、串接在输送管上的减压装置，用以缓存冰川矿泉水的原水箱，以及与原水箱经管路连通的原水泵、多介质过滤器、四个逐级串联的精密过滤器、中间水箱、中间水泵、氧化塔、钛棒过滤器、纯水箱和纯水泵，所述的多介质过滤器和精密过滤器间设置有防虹吸装置。本发明直接采用与冰川矿泉水水源连通的管路进行输送，利用重力实现无动力输送，同时利用减压装置保证后续处理设备的平稳运行，有效降低了能耗，同时也避免了对水源地的污染，引入防虹吸装置，提高了出现停机对设备的保护。
权利要求书
1.一种冰川矿泉水处理系统，其特征在于，包括与冰川矿泉水水源连通的 输送管、串接在输送管上的减压装置，用以缓存冰川矿泉水的原水箱，以及与 原水箱经管路连通的原水泵、多介质过滤器、四个逐级串联的精密过滤器、中 间水箱、中间水泵、氧化塔、钛棒过滤器、纯水箱和纯水泵，所述的多介质过 滤器和精密过滤器间设置有防虹吸装置，所述的冰川矿泉水处理系统还包括向 所述的氧化塔内供臭氧的臭氧混合机构，所述的臭氧混合机构包括臭氧混合泵、 臭氧源、射流器，以及设置在所述的氧化塔底部的曝气器，设置氧化塔顶部的 尾气排放口。
2.如权利要求1所述的冰川矿泉水处理系统，其特征在于，所述的精密过 滤器包括罐体、罐盖和滤芯，在所述的罐盖上设置有上排气装置，所述的上排 气装置包括与所述的罐盖连通的开口向下的弯管，以及串接在所述的弯管上的 调节阀。
3.如权利要求1所述的冰川矿泉水处理系统，其特征在于，所述的多介质 过滤器为石英砂过滤器。
4.如权利要求1所述的冰川矿泉水处理系统，其特征在于，所述的四个逐 级串联的精密过滤器过滤精度分别为50um、20um、10um、5um。
5.如权利要求1所述的冰川矿泉水处理系统，其特征在于，所述的钛棒过 滤器作的过滤精度0.22um。
6.如权利要求1所述的冰川矿泉水处理系统，其特征在于，所述的氧化塔 顶部设置有溢流口。
7.如权利要求1所述的冰川矿泉水处理系统，其特征在于，所述的氧化塔 中臭氧含量在0.1-0.2mg/L。
说明书
冰川矿泉水处理系统
技术领域
本发明涉及水处理技术领域，特别是涉及一种冰川矿泉水处理系统。
背景技术
冰川矿泉，是指以冰川融水作为主要补给而形成的天然矿泉水。早在500多 年前，李时珍在《本草纲目》中就曾记载：冰川矿泉，又称夏冰，可解百毒。 在西藏，千百年来冰川矿泉被当地藏民奉为“圣水”，他们认为，这种水出自苦 寒之地，历经岁月修炼，饱含天地精华，不仅能够治病，还能帮助人保持心灵 的纯净。研究发现，原始冰川水一般都是天然小分子团(3-6个水分子组成)水， 这种很容易进出细胞膜的水通道，小分子团水对于人体的生物功效表现在如下 几个方面：1、提高水生物学利用率，容易被每一个细胞吸收利用;2、增强新
陈代谢的效率和能力，明显改善全身营养物质的传送供应;提高氧的运输 能力;促进细胞内废物及毒素的排出;调整、维护免疫系统的功能，减缓生物 体的衰老;3、能够重新建立细胞之间正常的信息交流，提高人体的自我康复功 能，增强每个细胞与周围组织结构间的信息传递，促进正常的基因信息传递;4、 小分子团水的生理活性强(溶解力、扩散力、渗透力、乳化力、代谢力、洗净 力)能满足人体生理需求，还具有激活体内各种酶的功效。有利于人类防止心 脑血管疾病。
针对高海拔冰川水，有很多人提出了处理工艺，如中国专利200910164313.X 公开了一种高海拔冰川矿泉水的制备方法。具体包括采集源水、源水曝气、过 滤、微臭氧处理和无菌灌装五个步骤。上述专利通过源水曝气步骤截断了高原 冰川水的直接输送步骤，提高了处理成本，而且，现有的水处理系统，尤其是 包括精密过滤器的水处理系统，在发生设备停机时精密过滤器的水倒流回至前 一级机构，会造成精密滤芯瞬间被抽瘪而破损，导致生产不能顺利进行。
发明内容
本发明的目的是针对现有技术中存在的技术缺陷，而提供一种冰川矿泉水 处理系统。
为实现本发明的目的所采用的技术方案是：

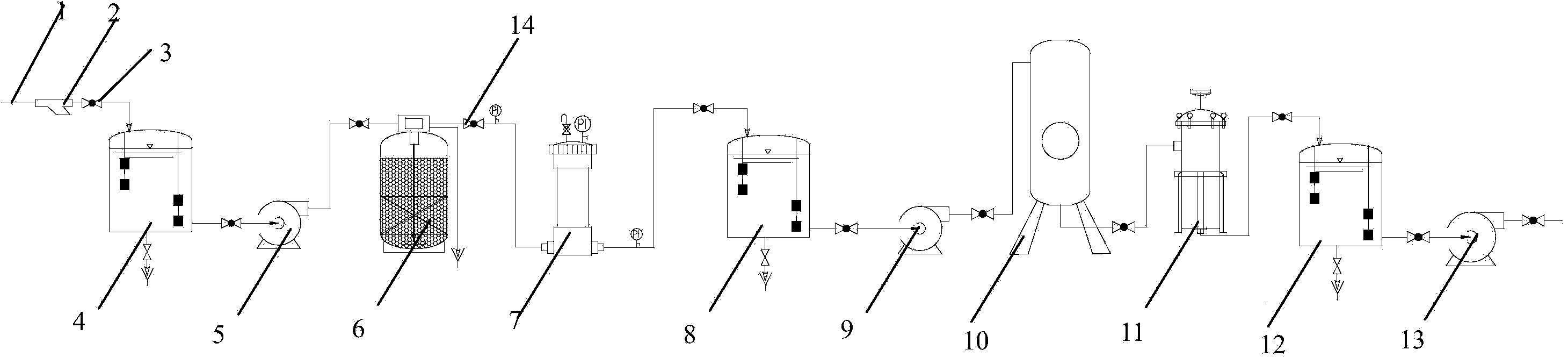

一种冰川矿泉水处理系统，包括与冰川矿泉水水源连通的输送管、串接在 输送管上的减压装置，用以缓存冰川矿泉水的原水箱，以及与原水箱经管路连 通的原水泵、多介质过滤器、四个逐级串联的精密过滤器、中间水箱、中间水 泵、氧化塔、钛棒过滤器、纯水箱和纯水泵，所述的多介质过滤器和精密过滤 器间设置有防虹吸装置，所述的冰川矿泉水处理系统还包括向所述的氧化塔内 供臭氧的臭氧混合机构，所述的臭氧混合机构包括臭氧混合泵、臭氧源、射流 器，以及设置在所述的氧化塔底部的曝气器，设置氧化塔顶部的尾气排放口。
所述的精密过滤器包括罐体、罐盖和滤芯，在所述的罐盖上设置有上排气 装置，所述的上排气装置包括与所述的罐盖连通的开口向下的弯管，以及串接 在所述的弯管上的调节阀。
所述的多介质过滤器为石英砂过滤器。
所述的四个逐级串联的精密过滤器过滤精度分别为50um、20um、10um、5um。
所述的钛棒过滤器作的过滤精度0.22um。
所述的氧化塔顶部设置有溢流口。
所述的氧化塔中臭氧含量在0.1-0.2mg/L。
与现有技术相比，本发明的有益效果是：
本发明直接采用与冰川矿泉水水源连通的管路进行输送，利用重力实现无 动力输送，同时利用减压装置保证后续处理设备的平稳运行，有效降低了能耗， 同时也避免了对水源地的污染，引入防虹吸装置，提高了出现停机对设备的保 护，而且，采用多级精密过滤，有效去除含有的杂质却不破坏水分子结构，保 证冰山矿泉的口感和引用效果，采用臭氧杀菌后再次钛棒过滤，有效去除臭氧 氧化杀菌时产生的细菌尸体，提高水质。
