申请日2014.09.18
公开(公告)日2015.03.18
IPC分类号C02F101/16; C02F9/14
摘要
本实用新型公开了一种高效节能医院废水处理器，包括池体，所述池体的内部通过分隔挡墙将池体依次分隔成水解氧化区、初级接触氧化区、次级接触氧化区和沉淀区。本实用新型解决了医院排出污水的“氨污染”的问题，且实用性强，值得推广。
权利要求书

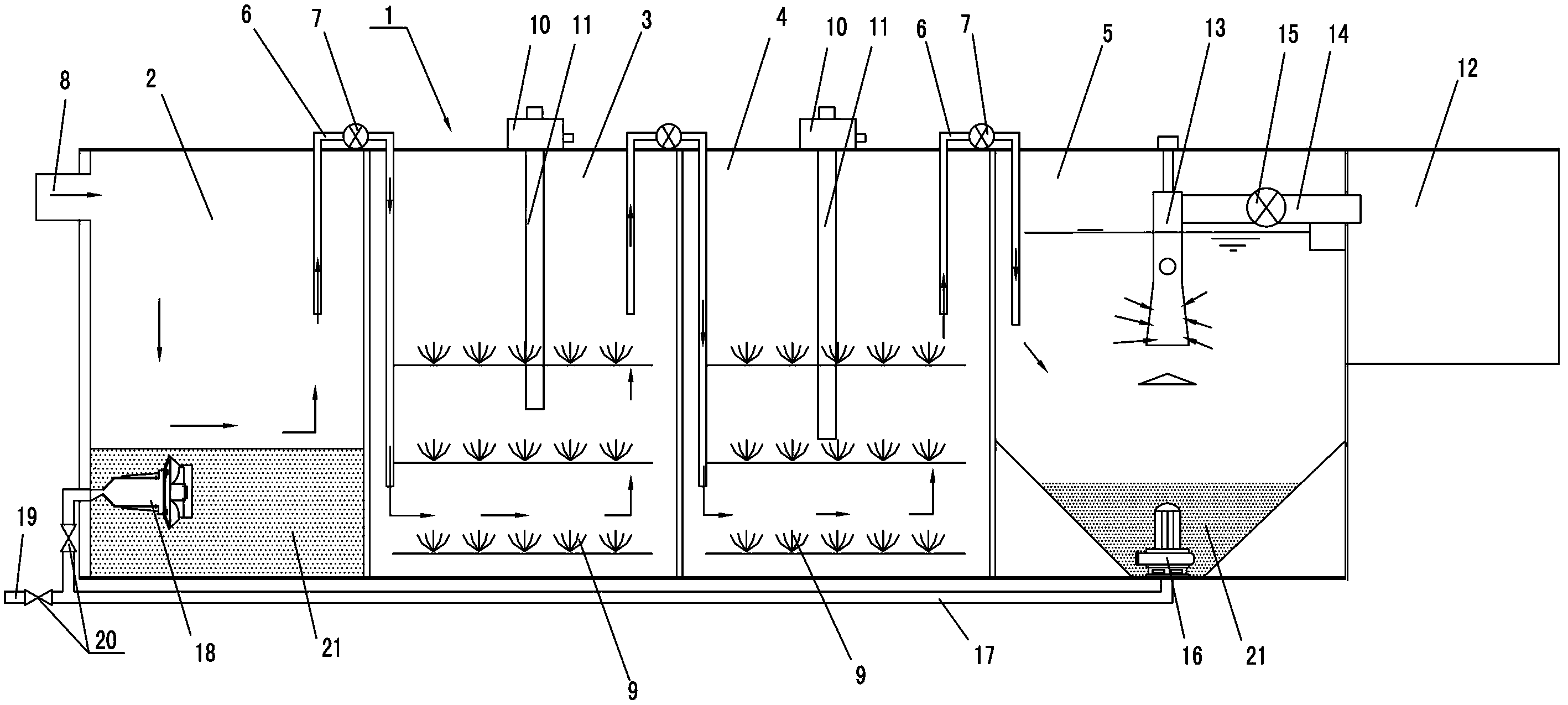

1.一种高效节能医院废水处理器，其特征在于：包括池体(1)，所述池体的内部通过分隔挡墙将池体依次分隔成水解氧化区(2)、初级接触氧化区(3)、次级接触氧化区(4)和沉淀区(5)，且所述水解氧化区(2)、初级接触氧化区(3)、次级接触氧化区(4)和沉淀区(5)依次都通过导流管组(6)连接，每个导流管组(6)上都带有抽水泵(7);所述水解氧化区(2)的一侧设有污水进口(8)，且水解氧化区(2)的底部设有水解活性污泥层(21);所述初级接触氧化区(3)和次级接触氧化区(4)内都设有氧化生物填料(9)，且初级接触氧化区(3)和次级接触氧化区(4)的上部都设有鼓风机(10)，鼓风机(10)连接着输气管(11)，所述输气管伸入到池体底部;所述沉淀区(5)的一侧设有清水池(12)，沉淀区的内部上端固定有一水滤清器(13)，该水滤清器(13)通过排水管(14)连通到所述清水池(12)内，所述排水管(14)的设有排水泵(15);所述沉淀区的下部也设有水解活性污泥层(21)，并设有抽泥泵(16)，所述抽泥泵(16)的下部设有连通到水解氧化区(2)的排污管(17)，排污管(17)的端头处设有置于水解氧化区(2)内的污泥喷洒头(18)，排污管还分支连接着用于排出污泥的支管(19)，所述支管和排污管(17)上都带有阀门(20)。
说明书
一种高效节能医院废水处理器
技术领域
本实用新型涉及一种高效节能医院废水处理器。
背景技术
目前，医院的排放污水中具有大量的医药成分，这些医药成分在污水中混合使得污水带有大量的NH3-N化学物质，若直接排放到市政的污水排放系统中将产生“氨污染”现象，后果相当的严重，但现有的处理设备中医药污水处理设备无法做的完全的去除污水中的NH3-N化学物质，造成一定的环境污染。
实用新型内容
本实用新型为了解决现有技术的上述不足，提出了一种高效节能医院废水处理器。
为了解决上述技术问题，本实用新型采用以下技术方案：一种高效节能医院废水处理器，包括池体，所述池体的内部通过分隔挡墙将池体依次分隔成水解氧化区、初级接触氧化区、次级接触氧化区和沉淀区，且所述水解氧化区、初级接触氧化区、次级接触氧化区和沉淀区依次都通过导流管组连接，每个导流管组上都带有抽水泵;所述水解氧化区的一侧设有污水进口，且水解氧化区的底部设有水解活性污泥层;所述初级接触氧化区和次级接触氧化区内都设有氧化生物填料，且初级接触氧化区和次级接触氧化区的上部都设有鼓风机，鼓风机连接着输气管，所述输气管伸入到池体底部;所述沉淀区的一侧设有清水池，沉淀区的内部上端固定有一水滤清器，该水滤清器通过排水管连通到所述清水池内，所述排水管的设有排水泵;所述沉淀区的下部也设有水解活性污泥层，并设有抽泥泵，所述抽泥泵的下部设有连通到水解氧化区的排污管，排污管的端头处设有置于水解氧化区内的污泥喷洒头，排污管还分支连接着用于排出污泥的支管，所述支管和排污管上都带有阀门。
本实用新型是一体化生物处理器，当医院的污水进入一体化生物处理器，在水解酸化区内，经过水解酸化的作用，使大分子量长链有机物分解为易生化的小分子有机物，并同时去除部分污水的NH3-N。生物接触氧化区内将未在水解酸化降解的有机物进一步降解，同时，硝化去除NH3-N，在这个区域内水解活性污泥中的聚磷菌也发挥作用，它能把污水中的磷吸收去除。
初级接触氧化区和次级接触氧化区内的氧化生物填料对污水进行氧化处理，其中氧化生物填料中的好氧微生物将有机物分解成CO2和H2O;氧化生物填料中的自养型细菌(硝化菌)利用有机物分解产生的无机碳或空气中的CO2作为营养源，将污水中的NH3-N转化成N2-ON、N3-ON，通过反硝化作用最终消除氮污染。
沉淀区把从次级接触氧化区中从生物填料脱离的微生物与处理后的水进行分离，保证出水SS达到排放标准。另外，沉淀区中的水解活性污泥用抽泥泵回流到水解酸化区，剩余污泥通过市政吸粪车定期吸走。清水池内则是通过投加消毒剂，去除废水中的大肠杆菌等有害细菌，使废水可以达标排放雨水管网中。
与现有技术相比，本实用新型通过水解氧化区、初级接触氧化区、次级接触氧化区和沉淀区的配合处理，能够将医院排出污水中的NH3-N消除，防止产生氮污染的现象，且整个结构简单，易于实现。
