申请日2014.09.18
公开(公告)日2016.06.08
IPC分类号C02F9/08
摘要
本项发明专利技术提供了一种户外太阳能应急饮用水处理工艺，适宜突发性自然灾害、事故灾难、公共卫生事件和社会安全事件的救援工作。本技术选用一组水处理一体化设备，利用太阳能设施发电，进行水质处理。本工艺技术先进，设备用电选用新能源太阳能，解决了突发性事故断电或户外野外没有电源的用电问题，保证了户外人员的夜间照明和饮用水。是一种饮用水应急处理的新技术、新方法。本工艺装置包括自吸泵和高压泵、太阳能供电设备、精滤器、活性炭吸附器、中心水处理器、反渗透设备、UV消毒器和不锈钢箱体等主体设备。
权利要求书
1.户外太阳能应急饮用水处理工艺，其特征在于：由一组太阳能发电装置及一组水处理一体化设备组成的应急饮用水处理技术，该技术是针对户外突发性自然灾害、事故灾难、公共卫生事件和社会安全事件而采取的一种饮用水应急处置方法和设施。
2.根据权利要求1所述，该水处理设备采用精滤、中心水处理设备、反渗透及UV消毒器的综合水处理技术：精滤去除水中大的杂质比如泥沙等，中心水处理设备去除水中的大分子有机物，反渗透去除水中小分子的有机物包括有机氯、苯等致癌的污染物和重金属及无机盐类，最后通过UV消毒，达到饮用纯净水的标准。
3.根据权利要求1所述，由于突发性事故导致断电或户外野外没有电源，因此本工艺设计中装有太阳能设施以解决电力来源问题，太阳能设施既可用于设备本身用电，又可用于照明及其他用途。
4.根据权利要求1和2所述的饮用水应急方法简单宜行，组装在一个较小的不锈钢箱体内，便于和其他救援设备混合组装。
5.根据权利要求1、2、3所述的应急饮用水和太阳能电力，是几种技术综合运用一体完成，处理方法简单，效果明显，特别适合野外生存应急使用。
说明书
户外太阳能应急饮用水处理工艺
技术领域：
本发明是一种应用于野外应急、抢险事件等饮用水综合处理的方法及设备。
背景技术：
鉴于我国户外突发性自然灾害(地震、海啸、泥石流等)、事故灾难(火灾、塌方、污染等)、公共卫生事件和社会安全事件时有发生。致使水源被污染或只有河流、湖水及海水而无法直接饮用或不适于饮用，将严重影响被困人员及救援人员的生命安全。遇到此类突发情况简单的办法是运送矿泉水，较好一点的是车载移动式水处理设备，但后一种限于电力供应只能在短时间内有效，如果应急车的油料消耗殆尽，水处理设备就没法正常工作。另外由于野外照明，饮用水及做饭用电比较多，而野外油料的供应也非常有限，所以野外用水对电力的要求就比较高。而被污染的水必须经过处理，去除水中对人体有害物、致癌物和重金属，达到饮用标准方可饮用。
传统的水处理技术很难达到饮用水的要求，而且传统水处理技术工艺复杂，占地面积大，采用化学加药的办法往往会造成二次污染，危险性非常大，不适合户外生存选用。
发明内容：
鉴于这种情况我公司研制了户外太阳能应急水处理工艺，是一种饮用水应急处置措施。本技术通过一组水处理一体化设备，利用太阳能设施发电，进行水质处理，解决了突发性事故断电或户外野外没有电源的用电问题，是一种饮用水应急处理新技术、新方法。

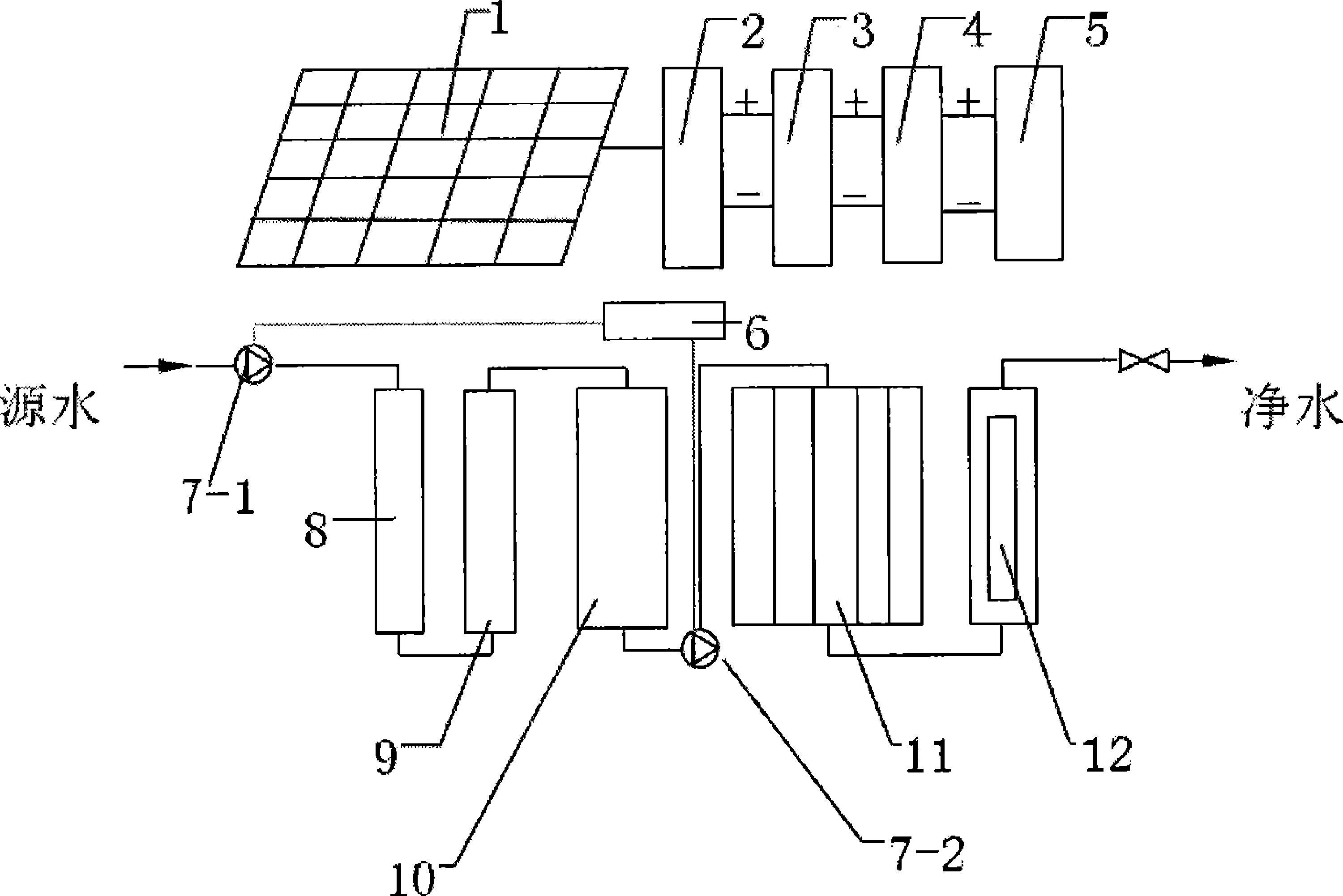

本工艺的技术流程包含两部分：一部分是太阳能发电，它是由太阳能板、智能控制器、免维护蓄电池、逆变器及主控制器组成的一组蓄电、发电设备，将太阳能转化为电能，从而保证源源不断的产生电能，保证抢险过程中的电力供应。另一部分是污水治理一体化设备，这组设备包含沉淀、过滤、净化、杀菌等工序，将被污染无法直接饮用或不适于饮用的河流、湖水及海水，经过精密滤芯、C型滤芯粗过滤，打入中心水处理器进行处理，之后经过RO反渗透处理器净化，经过UV杀菌器杀菌及深度处理，产生出达到饮用水标准的净水。
实现本技术需要提供配套的自吸泵和高压泵，还有精滤器、中心水处理器、反渗透设备、UV消毒器和不锈钢箱体等主体设备;设备用电取自太阳能，太阳能供电包括太阳能阵列、控制器、蓄电池和逆变器。
所属的关键设备、反渗透设备属于国际一流的纯净水处理设备。
本野外应急水处理设备，实现了野外生存人员对照明和饮水的需求，并且操作简单，使用方便，效果明显，易于维护。对于当前多发的地质灾害(泥石流、山洪爆发、地震、海啸等)，森林火灾的救援是一种简单实用的好方法，而且制作成本、运行费用低廉，便于管理，对抗灾救援有非常好的效果。
