申请日2014.07.16
公开(公告)日2014.10.01
IPC分类号C02F1/32
摘要
本发明提供了一种一体化船舶压载水处理装置，包括圆柱形容器，其特征在于，所述的圆柱形容器内由中间分隔板分隔为截面为圆形的过滤单元腔室和截面为环形的紫外消毒单元腔室，紫外消毒单元腔室位于过滤单元腔室外侧，所述的中间分隔板上设有镇流孔，所述的过滤单元腔室内设有过滤网，所述的紫外消毒单元腔室的外壁上设有处理水出口。本发明采用一体化结构，具有极高的空间和平面利用率，空间和平面尺寸占用小，省却了管道连接，系统阻力更小。
权利要求书

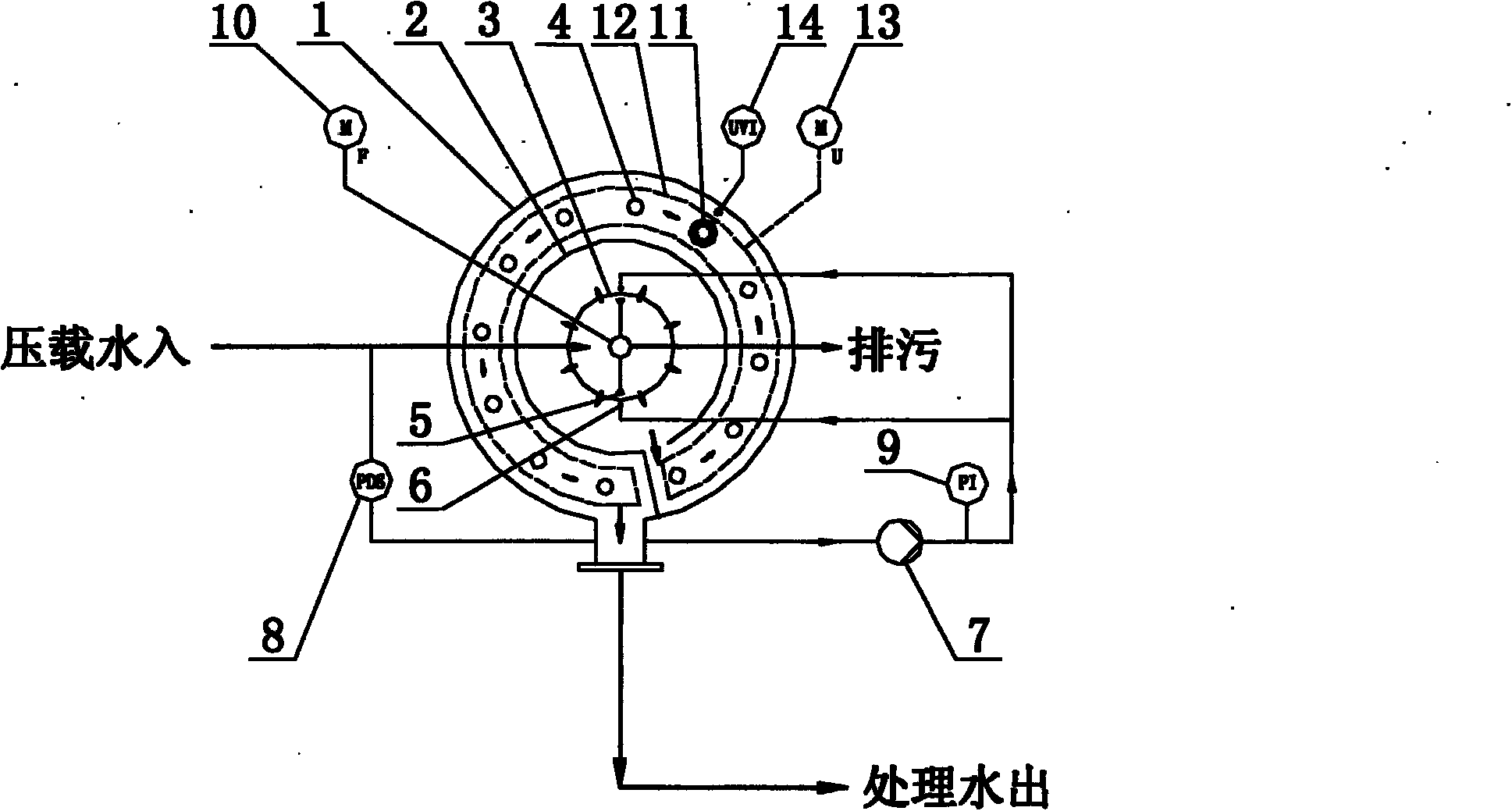

1.一种一体化船舶压载水处理装置，包括圆柱形容器(1)，其特征在于， 所述的圆柱形容器(1)内由中间分隔板(2)分隔为截面为圆形的过滤单元腔室 和截面为环形的紫外消毒单元腔室，紫外消毒单元腔室位于过滤单元腔室外侧， 所述的中间分隔板(2)上设有镇流孔，所述的过滤单元腔室内设有过滤网(3)， 所述的紫外消毒单元腔室的外壁上设有处理水出口。
2.如权利要求1所述的一体化船舶压载水处理装置，其特征在于，所述的 过滤网(3)的截面为圆形。
3.如权利要求1所述的一体化船舶压载水处理装置，其特征在于，所述的 圆柱形容器(1)的一端设有压载水入口，压载水入口与过滤网(3)内部的空间 连通。
4.如权利要求1所述的一体化船舶压载水处理装置，其特征在于，所述的 紫外消毒单元腔室内形成环形流道，镇流孔位于环形流道的前端并与环形流道相 连通，处理水出口位于环形流道的尾端并与环形流道相连通，所述的环形流道内 设有紫外灯管(4)。
5.如权利要求4所述的一体化船舶压载水处理装置，其特征在于，所述的 紫外灯管(4)沿环形流道均匀分布。
6.如权利要求1所述的一体化船舶压载水处理装置，其特征在于，所述的 一体化船舶压载水处理装置还包括滤网清洗系统，所述的滤网清洗系统包括高压 反冲洗泵(7)，高压反冲洗泵(7)一端经由管路连接处理水出口，另一端经由 管路连接高压喷嘴(6)，高压喷嘴(6)设于过滤网(3)外侧，过滤网(3)内 侧设有清污吸嘴(5)，清污吸嘴(5)连接排污口。
7.如权利要求6所述的一体化船舶压载水处理装置，其特征在于，所述的 高压喷嘴(6)和清污吸嘴(5)经由滤网驱动清洗机构(10)的驱动，产生同步 螺旋扫描运动，实现滤网面的清洗。
8.如权利要求6所述的一体化船舶压载水处理装置，其特征在于，所述的 高压反冲洗泵(7)与高压喷嘴(6)之间的管路上设有压力表(9)。
9.如权利要求6所述的一体化船舶压载水处理装置，其特征在于，所述的 压载水入口和处理水出口之间设有压差检测仪(8)，压差检测仪(8)连接PLC， PLC连接高压反冲洗泵(7)。
10.如权利要求1所述的一体化船舶压载水处理装置，其特征在于，所 述的一体化船舶压载水处理装置还包括紫外灯管清洗系统，所述的紫外灯管清洗 系统包括用于清洗紫外灯管的清洗环(11)，清洗环(11)固定在灯管清洗支架 (12)上，灯管清洗支架(12)可由清洗驱动减速电机(13)驱动带动清洗环(11) 沿紫外灯管轴向移动，清洗驱动减速电机(13)连接至PLC，PLC连接紫外光强 度检测仪(14)。
说明书
一种一体化船舶压载水处理装置
技术领域
本发明涉及一种一体化船舶压载水处理装置。
背景技术
使用过滤+紫外消毒的方法进行压载水处理，已经成为船舶压载水处理的典 型工艺。其以纯物理，无毒副作用，处理效果明显，同时适用海水和淡水环境， 无二次污染，安全可靠，操作简便等优势，受到市场及用户的普遍关注。针对船 舶压载水处理系统，其显著的特征应包括大流量，空间受限，环境适应性要求， 以及达到规定的排放标准。
如图1所示，现有的过滤+紫外方法压载水处理装置系统包括过滤单元1-1、 紫外消毒单元1-2、外接管道1-3、滤网1-4、紫外灯管1-5和清洗机构1-6。其 采用独立的过滤单元和独立的紫外消毒单元，通过外接管道进行相互连接，实现 流程运行。原水首先进入过滤单元完成过滤过程，对过滤精度以下的颗粒物进行 过滤拦截，被拦截的固体物质再以反洗的方式排出过滤单元外。经过过滤单元处 理后的海水，进入独立设置的紫外消毒单元。在紫外消毒单元中，被处理介质与 紫外灯管呈顺流或错流的方式通过紫外反应腔体，由紫外光对水体中的残留水生 生物和细菌进行杀灭消毒，完成在线消毒处理。经过过滤和消毒后的海水，再排 至压载舱或排出舷外。其缺点是：1、独立设置的处理单元相互之间采用管道连 接，降低了系统的空间利用率，增加了空间占用，增大了系统的阻力损失。2、 紫外灯管的顺流设置，对液体流场分布有利，但存在着光场分布的不均，不利于 紫外辐射剂量的合理分布;紫外灯管的错流设置，对紫外线综合辐射剂量的分布 改善有利，但因为腔体截面变化因素对截面介质流速的影响，对光场的耦合要求 提高，不利于系统的比例缩放。
发明内容
本发明的目的是提供克服现有技术的缺点，提供一种一体化船舶压载水处理 装置。
为了达到上述目的，本发明提供了一种一体化船舶压载水处理装置，包括圆 柱形容器，其特征在于，所述的圆柱形容器内由中间分隔板分隔为截面为圆形的 过滤单元腔室和截面为环形的紫外消毒单元腔室，紫外消毒单元腔室位于过滤单 元腔室外侧，所述的中间分隔板上设有镇流孔，所述的过滤单元腔室内设有过滤 网，所述的紫外消毒单元腔室的外壁上设有处理水出口。
优选地，所述的过滤网的截面为圆形。
优选地，所述的圆柱形容器的一端设有压载水入口，压载水入口与过滤网内 部的空间连通。
优选地，所述的紫外消毒单元腔室内形成环形流道，镇流孔位于环形流道的 前端并与环形流道相连通，处理水出口位于环形流道的尾端并与环形流道相连 通，所述的环形流道内设有紫外灯管。
更优选地，所述的紫外灯管沿环形流道均匀分布。
优选地，所述的一体化船舶压载水处理装置还包括滤网清洗系统，所述的滤 网清洗系统包括高压反冲洗泵，高压反冲洗泵一端经由管路连接处理水出口，另 一端经由管路连接高压喷嘴，高压喷嘴设于过滤网外侧，过滤网内侧设有清污吸 嘴，清污吸嘴连接排污口。
更优选地，所述的高压喷嘴和清污吸嘴经由滤网驱动清洗机构的驱动，产生 同步螺旋扫描运动，实现滤网面的清洗。
更优选地，所述的高压反冲洗泵与高压喷嘴之间的管路上设有压力表。
更优选地，所述的压载水入口和处理水出口之间设有压差检测仪，压差检测 仪连接PLC，PLC连接控制高压反冲洗泵。
优选地，所述的一体化船舶压载水处理装置还包括紫外灯管清洗系统，所述 的紫外灯管清洗系统包括用于清洗紫外灯管的清洗环，清洗环固定在灯管清洗支 架上，灯管清洗支架可由清洗驱动减速电机驱动带动清洗环沿紫外灯管轴向移 动，清洗驱动减速电机连接至PLC，PLC连接紫外光强度检测仪。
与现有技术相比，本发明的有益效果是：
1、本发明采用一体化结构，具有极高的空间和平面利用率，空间和平面尺 寸占用小，省却了管道连接，系统阻力更小;
2、本发明的过滤单元腔室和紫外消毒单元腔室的镇流布水均流措施，能够 提高水流的过滤和消毒的效率;
3、本发明采用环形紫外消毒腔室结构，有利于灯管的均匀布置，有利于流 场和紫外光场的均匀布置，有利于控制不同规格系列设备的比例缩放。
4、本发明独特的环错流灯管布置，有效避免顺流和非均流错流灯管布置的 光场或流场的不均匀性。
5、本发明具有独立的滤网清洗和紫外灯管清洗系统，可以有效清洁滤网和 紫外灯管。
