申请日2014.05.16
公开(公告)日2014.09.03
IPC分类号C02F9/04
摘要
本实用新型涉及一种城市污水过滤净化系统，包括粗滤池、沉沙池及精滤池，所述的粗滤池与沉沙池通过透水口相互连通;所述的精滤池是通过连接管与沉沙池相互连通;所述的粗滤池包括设置在上层的粗滤仓及设置在下层的沉积仓;所述的上层粗滤仓上设置有过滤绵、上侧面设置有污水入口;所述的过滤绵是设置在上层池底上;所述的上层池底设置有若干透水孔;所述的下层的沉积仓包括设置在下层侧面的排污口及设置在另一侧的透水口;所述的透水口设置有颗粒滤料层;所述的颗粒滤料层是通过网板固定在透水口上。本实用新型所述的一种城市污水过滤净化系统，其采用分级处理，结构合理，有效净化城市污水。
权利要求书

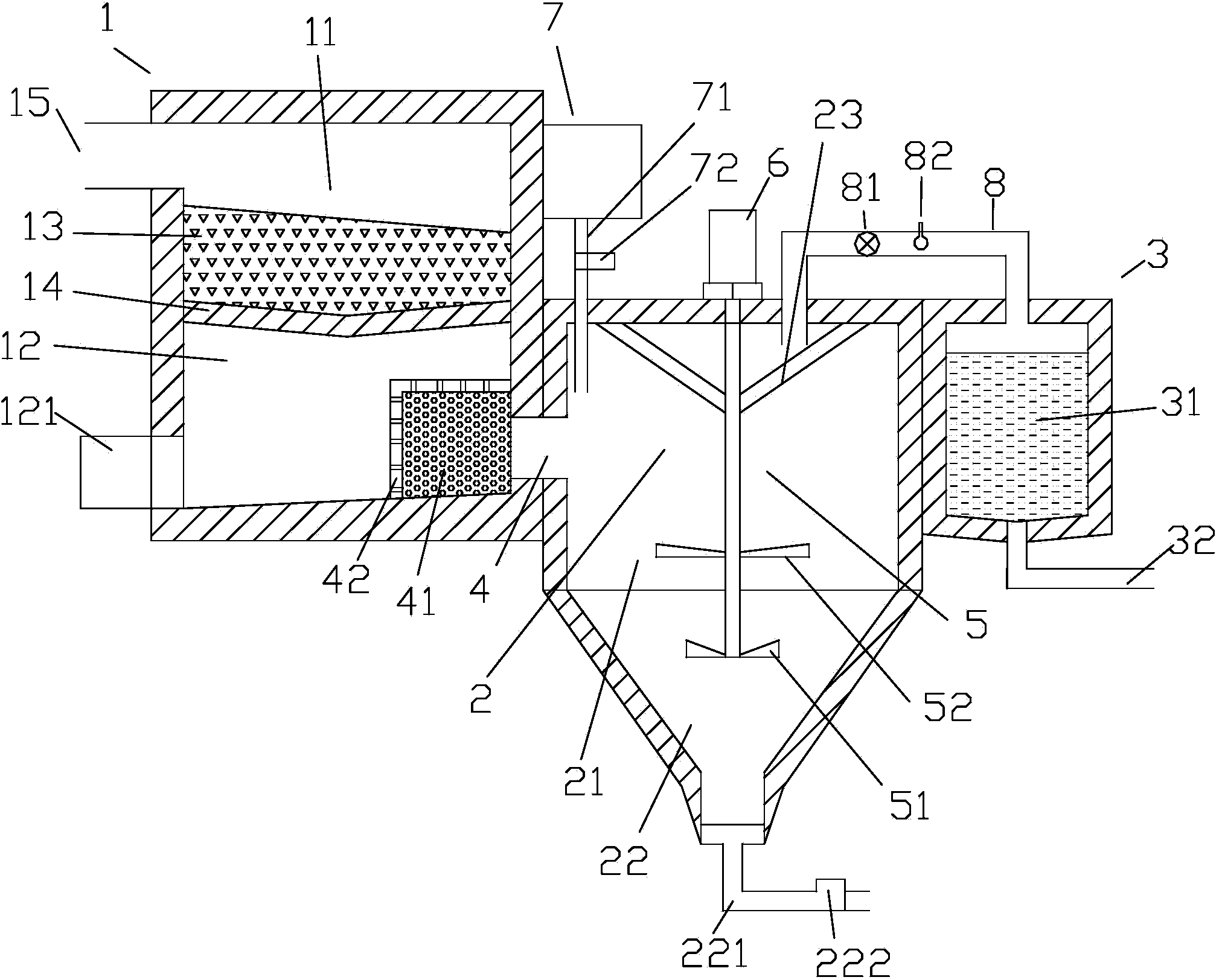

1.一种城市污水过滤净化系统，其特征是：包括粗滤池(1)、沉沙池(2) 及精滤池(3)，所述的粗滤池(1)与沉沙池(2)通过透水口(4)相互连通; 所述的精滤池(3)是通过连接管(8)与沉沙池(2)相互连通;
所述的粗滤池(1)包括设置在上层的粗滤仓(11)及设置在下层的沉积仓 (12);所述的上层粗滤仓(11)上设置有过滤绵(13)、上侧面设置有污水入 口(15);所述的过滤绵(13)是设置在上层池底(14)上;所述的上层池底(14) 设置有若干透水孔;所述的下层的沉积仓(12)包括设置在下层侧面的排污口 (121)及设置在另一侧的透水口(4);所述的透水口(4)设置有颗粒滤料层 (41);所述的颗粒滤料层(41)是通过网板(42)固定在透水口(4)上;
所述的沉沙池(2)包括旋流沉沙池(21)及设置在下层的锥形沙斗(22); 所述的沉沙池(2)中部设置有螺旋桨(5);所述的螺旋桨(5)与设置在顶部 的变速电机(6)相互连接;所述的变速电机(6)是与外部电源相互电连接; 所述的旋流沉沙池(21)上部设置有药箱(7);所述的药箱(7)通过输药管(71) 与旋流沉沙池(21)连通;所述的连接管(8)是设置在旋流沉沙池(21)上层 中部;所述的连接管(8)上设置有水泵(81)及水质酸碱测试仪(82);所述 的锥形沙斗(22)底部设置有排沙管(221);所述的水泵(81)是与外部电源 相互电连接;所述的精滤池(3)内部设置有高密度纤维层(31)，底部设置有 净水排水口(32)。
2.根据权利要求1所述的城市污水过滤净化系统，其特征是：所述的螺旋 桨(5)包括设置在底部的第一叶片(51)及设置在中部的第二叶片(52)。
3.根据权利要求1所述的城市污水过滤净化系统，其特征是：所述的排沙 管(221)上设置有沙水分离器(222)。
4.根据权利要求1所述的城市污水过滤净化系统，其特征是：所述的输药 管(71)上设置有控流阀(72)。
5.根据权利要求1所述的城市污水过滤净化系统，其特征是：所述的连接 管(8)与旋流沉沙池(21)之间设置的滤板(23)。
说明书
一种城市污水过滤净化系统
技术领域
本实用新型涉及污水处理领域，尤其是一种城市污水过滤净化系统。
背景技术
水处理是指通过一系列水处理设备将被污染的工业废水或河水进行净化处 理，以达到国家规定的水质标准。水处理，包括给水处理、污废水及雨水处理 等是指水经人为或自然现象，而改变其内容物成份变化的过程。随着城市人口 的膨胀，生活在城市里的人们所产生的生活污水也越来越多，未经过处理而直 接排放，会引起河水发臭，滋生蚊蝇，对城市居民生活造成困扰。然而，目前 污水处理设备，处理后的水还存在许多悬浮物，沉淀的污泥不易从设备内清理， 难以维护。
发明内容
本实用新型要解决的技术问题是：为了克服上述中存在的问题，提供了一 种城市污水过滤净化系统，其采用分级处理，结构合理，有效净化城市污水。
本实用新型解决其技术问题所采用的技术方案是：一种城市污水过滤净化 系统，包括粗滤池、沉沙池及精滤池，所述的粗滤池与沉沙池通过透水口相互 连通;所述的精滤池是通过连接管与沉沙池相互连通;
所述的粗滤池包括设置在上层的粗滤仓及设置在下层的沉积仓;所述的上 层粗滤仓上设置有过滤绵、上侧面设置有污水入口;所述的过滤绵是设置在上 层池底上;所述的上层池底设置有若干透水孔;所述的下层的沉积仓包括设置 在下层侧面的排污口及设置在另一侧的透水口;所述的透水口设置有颗粒滤料 层;所述的颗粒滤料层是通过网板固定在透水口上;
所述的沉沙池包括旋流沉沙池及设置在下层的锥形沙斗;所述的沉沙池中 部设置有螺旋桨;所述的螺旋桨与设置在顶部的变速电机相互连接;所述的变 速电机是与外部电源相互电连接;所述的旋流沉沙池上部设置有药箱;所述的 药箱内装有用于絮凝污水有机物及中和污水的药液;所述的药箱通过输药管与 旋流沉沙池连通;所述的连接管是设置在旋流沉沙池上层中部;所述的连接管 上设置有水泵及水质酸碱测试仪;所述的锥形沙斗底部设置有排沙管;所述的 水泵是与外部电源相互电连接;
所述的精滤池内部设置有高密度纤维层，底部设置有净水排水口。
进一步地，所述的螺旋桨包括设置在底部的第一叶片及设置在中部的第二 叶片。
作为优选的方案，所述的排沙管上设置有沙水分离器。
作为优选的方案，所述的输药管上设置有控流阀。
作为优选的方案，所述的连接管与旋流沉沙池之间设置的滤板。
本实用新型的有益效果是：一种城市污水过滤净化系统，其采用分级处理， 利用粗滤池过滤固体大颗粒，再利用沉沙池利用旋转离心方式沉淀细微颗粒， 及利用絮凝剂药水促进颗粒集聚，或是加入中和剂改善污水的酸碱性，再后经 过精滤池，进一步处理细微颗粒，有效净化城市污水。
