申请日2014.05.16
公开(公告)日2014.10.22
IPC分类号C02F9/04
摘要
本实用新型提出了一种矿井污水过滤处理及回用装置，通过多参数水质分析仪对从矿井污水池流出的污水经过一次过滤机构后形成的滤液进行水质检测，并将检测合格的滤液出水口与供水机构连通，不合格的滤液出水口与絮凝剂自动加药机构的入水口连通;絮凝剂自动加药机构的滤液出水口与二次过滤机构入水口连通;二次过滤机构的滤液出水口与水力循环沉淀池连通;经过过滤、沉淀后的清洁水经过水力循环沉淀池的出水口，并经过消毒装置消毒后与供水机构连通。本实用新型相比较现有的地面水处理系统，具有成本低、高效、安全等优势，解决了将井下矿井水深度处理的难题，可以将矿产开发用的废水用于生产和生活，降低了环境污染。
权利要求书

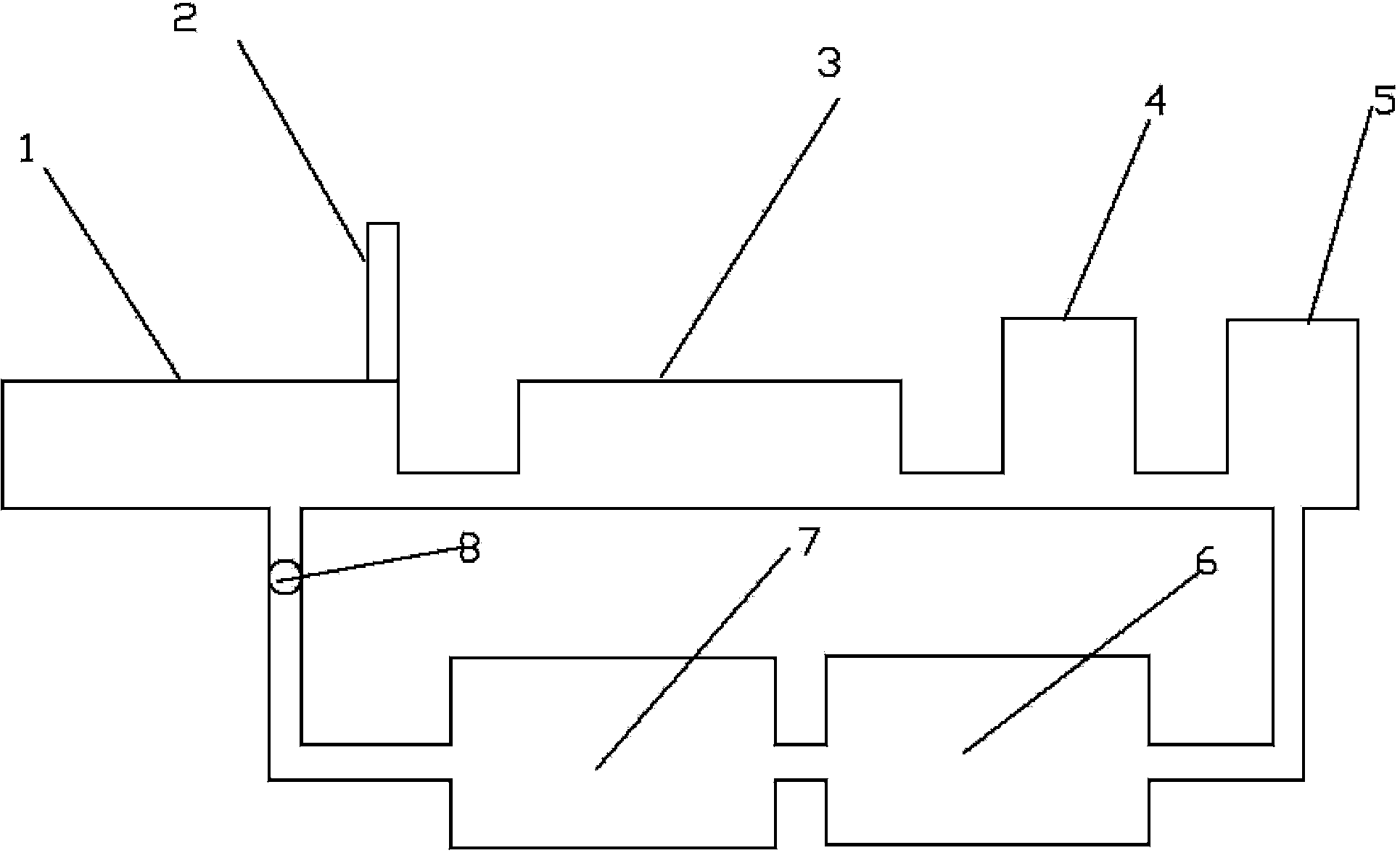

1.一种矿井污水过滤处理及回用装置，其特征在于：包括布置于矿井巷道 中的一次过滤机构(1)、多参数水质分析仪(2)、絮凝剂自动加药机构(3)、二次 过滤机构(4)、水力循环沉淀池(5)、消毒装置(6)和供水机构(7);通过所述多 参数水质分析仪(2)对从矿井污水池流出的污水经过所述一次过滤机构(1)后形 成的滤液进行水质检测，并将检测合格的滤液出水口与所述供水机构(7)连通， 不合格的滤液出水口与所述絮凝剂自动加药机构(3)的入水口连通;所述絮凝 剂自动加药机构(3)的滤液出水口与所述二次过滤机构(4)的入水口连通;所述 二次过滤机构(4)的滤液出水口与所述水力循环沉淀池(5)连通;经过过滤、沉 淀后的清洁水经过所述水力循环沉淀池(5)的出水口，并经过所述消毒装置(6) 消毒后与所述供水机构(7)连通。
2.根据权利要求1所述的一种矿井污水过滤处理及回用装置，其特征在于： 所述一次过滤机构(1)为重力无阀过滤池。
3.根据权利要求1所述的一种矿井污水过滤处理及回用装置，其特征在于： 所述二次过滤机构(4)为压力过滤池。
4.根据权利要求1-3任一项所述的一种矿井污水过滤处理及回用装置，其 特征在于：在所述一次过滤机构(1)的滤液出水口上设置有控制阀门(8)。
说明书
一种矿井污水过滤处理及回用装置
技术领域
本实用新型涉及煤矿矿井水的处理技术，尤其涉及一种矿井污水过滤处理 及回用装置。
背景技术
近年来，煤矿的大量开采造成了矿区水资源的严重短缺。目前，有许多矿 区已经找不到合适的永久水源，该问题已成为制约煤矿发展的重要瓶颈之一。 但与此同时，煤矿开采时产生大量的井下水，由于含有煤尘及油类污染物，不 能够直接进行回用，所以导致大量矿井水没有回用而直接排放至附近水体，既 浪费了大量的水资源，又破坏了当地的生态环境。根据矿井水中污染物的特性， 一般将矿井水划分为常规矿井水、高矿化度矿井水、酸性矿井水、特殊污染矿 井水及多种水质混合形成的矿井水。现有矿井水处理系统建立在地面上，高矿 化度矿井水和高悬浮物矿井水的处理设备仍以传统的沉淀配合锰砂过滤器为主， 因此存在工艺落后，效率低下，占地面积大等缺点，且矿井水提升消耗资源大， 动力设备和管道的投资大，维修费用高。矿井下存在采煤后形成的采空区和废 弃的巷道没有充分利用，造成了资源的浪费，而矿产开发对水资源的消耗大， 煤炭开采过程中伴随着矿井水的大量排放，产生了较多的生产污水，随意排放 会造成环境的污染。我国是人口大国，水资源比较贫乏，因此加强废水的综合 利用是一项利国利民的大事。
实用新型内容
本实用新型提出一种矿井污水过滤处理及回用装置，能够设置在矿井下采 煤后形成的采空区和废弃巷道内，相比较现有的地面水处理系统，具有成本低、 高效、安全等优势，解决了将井下矿井水深度处理的难题，可以将矿产开发用 的废水用于生产和生活，降低了环境污染。
本实用新型的技术方案是这样实现的：
一种矿井污水过滤处理及回用装置，其特征在于：包括布置于矿井巷道中 的一次过滤机构(1)、多参数水质分析仪(2)、絮凝剂自动加药机构(3)、二次过 滤机构(4)、水力循环沉淀池(5)、消毒装置(6)和供水机构(7);通过所述多参 数水质分析仪(2)对从矿井污水池流出的污水经过所述一次过滤机构(1)后形成 的滤液进行水质检测，并将检测合格的滤液出水口与所述供水机构(7)连通，不 合格的滤液出水口与所述絮凝剂自动加药机构(3)的入水口连通;所述絮凝剂 自动加药机构(3)的滤液出水口与所述二次过滤机构(4)的入水口连通;所述二 次过滤机构(4)的滤液出水口与所述水力循环沉淀池(5)连通;经过过滤、沉淀 后的清洁水经过所述水力循环沉淀池(5)的出水口，并经过所述消毒装置(6)消 毒后与所述供水机构(7)连通。
作为本实用新型的一种优选实施方案，所述一次过滤机构(1)为重力无阀过 滤池。
作为本实用新型的另一种优选实施方案，所述二次过滤机构(4)为压力过滤 池。
作为本实用新型的另一种优选实施方案，在所述一次过滤机构(1)的滤液出 水口上设置有控制阀门(8)。
本实用新型的有益效果为：
本实用新型提供一种矿井污水过滤处理及回用装置，能够设置在矿井下采 煤后形成的采空区和废弃巷道内，相比较现有的地面水处理系统，具有成本低、 高效、安全等优势，解决了将井下矿井水深度处理的难题，可以将矿产开发用 的废水用于生产和生活，降低了环境污染。
