申请日2014.06.05
公开(公告)日2014.12.10
IPC分类号C02F1/40; C02F1/52
摘要
本实用新型属于制冷氨系统领域，尤其涉及一种压缩机废油、水处理装置。包括集油器，所述的集油器与油水泵连接，油水泵与油水分离池连通，油水分离池与净化预沉池连通。本实用新型结构简单，方便集油器中废油水的排放，避免因废油水排不出去而影响压缩机的正常运行，进而影响后序工段的生产。同时外排废油、水经过分离和净化后回收利用，减小了生产成本，做到节能减排。

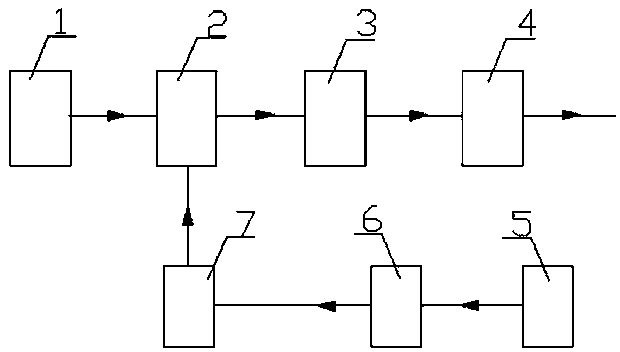

摘要附图
权利要求书
1.一种压缩机废油、水处理装置，包括集油器，其特征在于，所述的集油器与油水泵连接，油水泵与油水分离池连通，油水分离池与净化预沉池连通;还包括废水地沟，废水地沟与废水收集池连通，废水收集池与真空罐连接，真空罐与油水泵连接。
说明书
一种压缩机废油、水处理装置
技术领域
本实用新型属于制冷氨系统领域，尤其涉及一种压缩机废油、水处理装置。
背景技术
在制冷氨系统中，少量冷冻油会被高速制冷剂从制冷压缩机油系统带入制冷管道和换热设备中，油膜等污垢附着在换热管上，会降低设备的换热效果。这些冷冻油被集油器收集在一起，但是其外排问题对压缩机的运行造成了一定的影响：现有技术中，集油器中废油水通过油水泵排至净化装置中，但是很多情况下，由于净化装置内液位高，集油器废油水无法排入净化装置内，影响了压缩机的正常运行，使得压缩各段冷却器倒淋排放水。
加之因检修所需排放水排至厂房地沟后直接外排，若外排的循环水水质不达标，则会造成环保事故，且外排浪费水资源。因此如何针对现有的废油、水的排放问题，提供一种处理装置是值得本领域技术人员关注的方向。
实用新型内容
本实用新型的目的是一种压缩机废油、水处理装置，本实用新型结构简单，设计合理，将集油器中的废油水与地沟中的废水进行处理，回收冷冻油。
本实用新型采用的技术方案如下：
一种压缩机废油、水处理装置，包括集油器，所述的集油器与油水泵连接，油水泵与油水分离池连通，油水分离池与净化预沉池连通。
优选的，所述装置还包括废水地沟，废水地沟与废水收集池连通，废水收集池与真空罐连接，真空罐与油水泵连接。
工作时，集油器中的废油水被油水泵抽出并导入油水分离池中，同时废水地沟的废水进入废水收集池中并达到一定体积后进入真空罐，然后被油水泵抽出并导入油水分离池中，油水分离池中的废油、水经过一定时间静置，利用重力和油、水互不相溶的特性，废油浮集在油水分离池表面，然后将废油收集，将废水导入净化预沉池中进行水净化处理即可。
本实用新型与现有技术相比，具有如下优点：结构简单，方便集油器中废油水的排放，避免因废油水排不出去而影响压缩机的正常运行，进而影响后序工段的生产。同时外排废油、水经过分离和净化后回收利用，减小了生产成本，做到节能减排。
